一、基本情況介紹

　　2019年國家建設部大力提倡基礎建設使用裝配式技術，作為試點的江蘇省更是大力推廣，徐州作為江蘇省的北部試點城市，已經把裝配式技術施工要求，寫進政府報告中，明確要求2019年的基礎設施建設裝配式技術使用率達到30%。徐政辦發【2017】87號文《徐州市建筑產業現代化“十三五”發展規劃》的文件中，要求推動重點區域城市建設采用裝配式建筑，確定徐州主城區和豐縣、沛縣、睢寧、邳州、新沂五個中等城市為裝配式建筑重點推進區。

　　發展裝配式建筑是牢固樹立和貫徹落實創新、協調、綠色、開放、共享五大發展理念，按照適用、經濟、安全、綠色、美觀要求推動建造方式創新的重要體現，是穩增長、促改革、調結構的重要手段。在全面推進生態文明建設、加快推進新型城鎮化、特別是實現中國夢的進程中，推動建造方式革新、推進裝配式建筑發展意義重大。


　　徐州市解放北路改造工程-非涉鐵橋梁工程(一標段)為徐州市裝配式橋梁先行試點工程，其主線高架橋段，裝配式立柱24個、裝配式蓋梁12個、預制箱梁66片、鋼箱梁(35+50+35)1座。

　　二、施工工藝

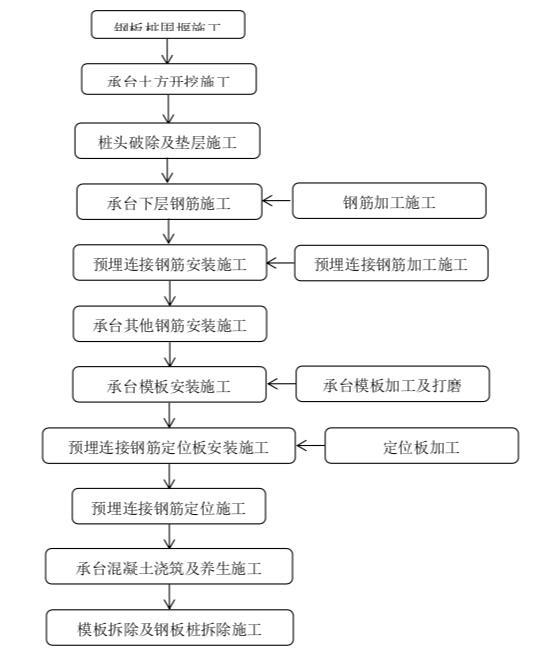

　　1、工藝流程


　　2、施工流程

　　1)測量放樣

　　依據設計圖紙給出的坐標數據用全站儀精確放出承臺平面位置，并進行撒灰劃線，每次放樣采用拉鋼尺的方法進行相互間距校核，以檢驗放樣是否有誤，根據施工條件放出鋼板樁或承臺開挖邊線。

　　2)承臺開挖

　　用水準儀測量原地面高程，根據設計基底及原地面高程確定開挖深度，開挖前根據地質情況確定基坑邊坡的坡度。橋臺開挖后，視情況在基底邊設集水坑和流水槽，防止水浸泡基坑底。

　　3)樁頭破除及墊層施工

　　開挖到設計標高后，放出樁頂標高及墊層邊線，采用環切法進行樁頭破除，完成后進行墊層澆筑。

　　4)承臺下層鋼筋施工

　　墊層施作后放出結構物邊線，并根據圖紙要求對主筋進行劃線定位，施工時根據定位線進行鋼筋綁扎，底層鋼筋間距應均勻，如果與樁頭鋼筋發生沖突，應適當調整底層鋼筋的位置。

　　5)承臺預埋連接鋼筋施工

　　底層鋼筋綁扎完成后，進行承臺預埋連接鋼筋施工,預埋連接鋼筋按照設計圖紙的數量、間距尺寸,在鋼筋加工廠內集中加工成型,經檢驗合格后運送到施工現場。采用全站儀觀測骨架的平面位置面和高程,當偏差值小于2mm時滿足要求。高程的定位采用小型千斤頂進行微調。在鋼筋骨架內設置簡易鋼管橫擋支架,用千斤頂頂住橫擋,通過千斤頂?shù)奈⒄{(diào)控制骨架的高程.高程偏差值控制在2mm以內。鋼筋骨架平面位置和高程控制到位后，將連接鋼筋骨架臨時固定。

　　6)承臺其他鋼筋綁扎及模板安裝施工

　　預埋連接鋼筋骨架安裝完成后,進行承臺剩余鋼筋綁扎(側面豎向鋼筋、架立鋼筋、頂面鋼筋等)。側面鋼筋安裝位置必須精確，確?；炷帘Ｗo層厚度。頂面鋼筋安裝要求整齊,間距均勻，確保鋼筋頭混凝土保護層厚度。鋼筋安裝完成后，側面安裝鋼筋保護層墊塊,墊塊強度不低于承臺混凝土強度，每平方米安裝數量不少于4塊。鋼筋綁扎完成后，對承臺鋼筋及墊層表面進行清理，去除雜物，然后根據結構物邊線，安裝模板。

　　7)預埋連接鋼筋定位及混凝土澆筑施工

　?、倨矫嫖恢枚ㄎ?/p>

　　采用定位框架進行預埋連接鋼筋平面位置定位調節，定位框架與立柱預制定位框架由同一模板廠加工而成。先將定位框架吊到預埋連接鋼筋上方,然后將所有預埋連接鋼筋套進定位框架的預留孔內,用全站儀測量4個角的鋼筋平面位置，一邊測量,--邊用螺桿微調鋼筋位置,當偏差值小于2mm后,鎖定4個角的螺桿。最后分別調整其他螺桿,進行鎖定。

　?、谪Q向高程定位

　　采用水準儀測量預埋連接鋼筋骨架四角的鋼筋高程,用千斤頂微調鋼筋骨架，直到鋼筋高程偏差值小于5mm,然后固定鋼筋骨架,拆除千斤頂，預埋連接鋼筋骨架全部定位完成后,用4根連接桿將定位框架與鋼模板連接固定，防止由于外界其他原因?qū)︻A埋鋼筋骨架產生移動。

　?、鄢信_混凝土澆筑及養護

　　混凝土澆筑時,用土工布將定位框架包裹好，防止混凝土污染定位框架。承臺混凝土澆筑采用泵送澆筑,保持連續性，不可間斷.分層一次性澆筑完成。采用振搗棒均勻振搗,振搗時不要觸碰到預埋連接鋼筋?；炷翝仓瓿珊?，用塑料套管將伸出承臺面的鋼筋套住保護，然后覆蓋土工布進行灑水養護。

　　3、施工注意事項

　　1)測量放樣采用雙人雙機，確保位置精準;

　　2)承臺預埋定位框架、立柱套筒定位框、定位板，應由同一個鋼模板生產廠家，同時對應加工，以防出現偏差，影響套筒和預埋鋼筋的精度;

　　3)承臺混凝土澆筑前，對定位框架進行精細放樣測量，偏差值控制在5mm以內;

　　4)嚴格控制預埋連接鋼筋平面及高程調整，確保整體精度;

　　5)做好施工中預埋連接鋼筋位置保護工作，嚴禁施工中碰撞、擾動，若出現偏位時及時調整。
