0.引言
西陵長江大橋位于湖北省宜昌市，緊靠三峽大壩，是長江上的第一座懸索橋，主橋?yàn)閱慰珉p鉸鋼箱加勁懸索橋，主跨900m，1994年初正式開工，1996年8月10日通車。該大橋是三峽工程建設的主要通道，承擔建壩期間繁重的運輸任務，為三峽工程的成功建設立下了汗馬功勞；同時，該大橋的建成，也為長江三峽增添了一大人文景觀，并成為三峽壩區人民往返兩岸的重要通道，有力促進了三峽地區的經濟發展。該大橋歷經十多年運行后， 橋梁總體線形流暢， 結構受力正常，但大橋的防腐系統已到使用壽命極限，主要部位的防腐涂層開始老化，出現損害，如果不及時維修，必將影響到大橋的使用壽命，甚至危及到結構安全。因此，在2009年1月，三峽總公司決定對該大橋防腐系統進行全面維修，以保持橋梁正常安全運行。
1. 大橋鋼箱梁的損害現狀

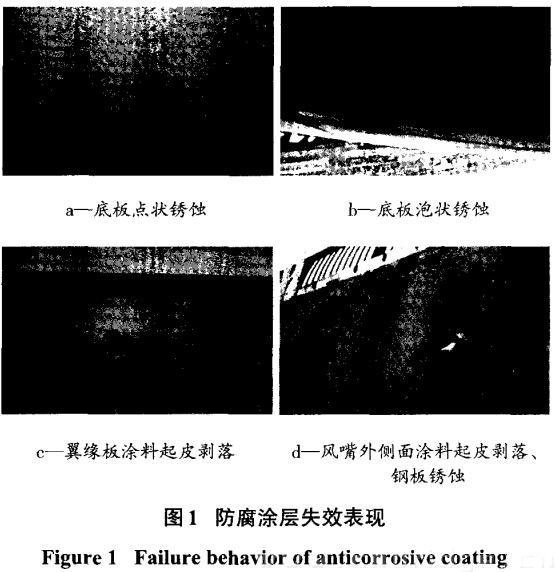

大橋鋼箱粱的損害主要表現為防腐涂層失效，如圖1所示，涂膜劣化比較嚴重，涂膜起皮、脫落，并存在局部銹蝕，根據TB/T2486-94的規定，涂膜劣化評定等級為嚴重( 4 級)。如果不及時維修，可能會導致鋼箱梁嚴重銹蝕，進而影響橋梁的使用壽命和結構安全。
2.防腐涂裝設計

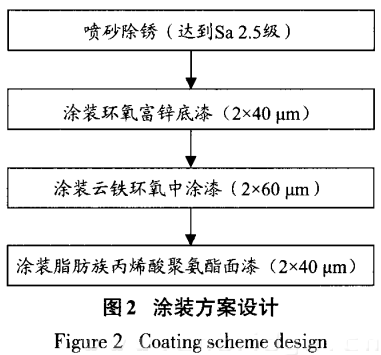

西陵長江大橋橋址( 宜昌市夷陵區)地處郊區，屬于亞熱帶季風性濕潤氣候，雨熱資源豐富，根據ISO12944—2的有關定義，為C2 ～C3型(低至中等)腐蝕大氣環境，但是宜昌地區的酸雨比較嚴重，因此，為保證涂裝的防腐性能和防腐壽命，按照C4(高腐蝕型大氣環境)設計鋼箱梁的涂裝方案，如圖2 所示。
3.涂裝質量控制
涂裝施工質量與涂料產品性能指標存在差距，其差距的大小與管理的組織模式有關，并且，涂裝施工的質量管理并沒有明確的模式，只有在實踐中建立和不斷完善。因此，涂裝施工的質量管理和控制較其他建設工程更為重要，應從原材料、施工、環境等多方面進行管理控制。
3.1原材料質量控制
鋼箱梁噴射除銹施工所需的磨料選擇鋼砂，其清潔度、粒度以及干燥性能應符合GB6485-86的要求，要求磨料清潔(不含油、雜物)、干燥(不含水) 。

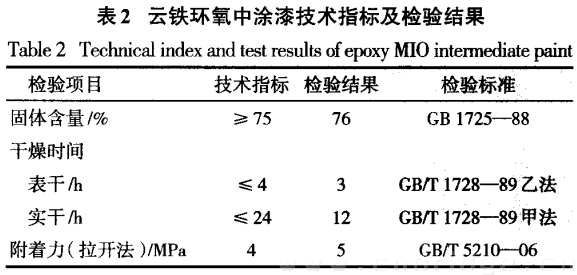

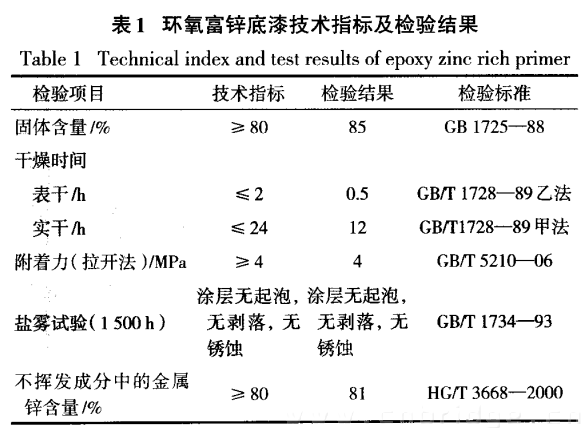

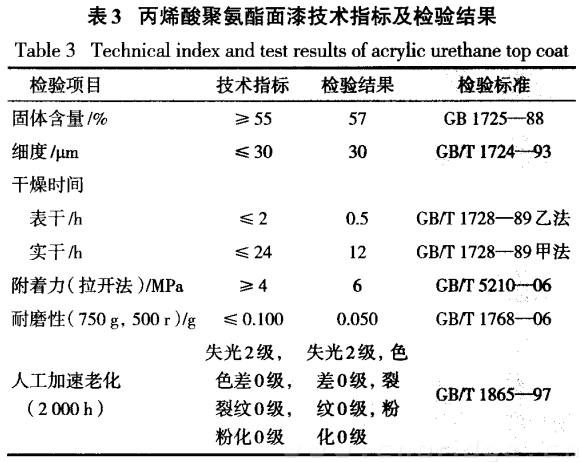

本涂裝用的涂料產品是北京航材百慕新材料技術工程股份有限公司生產的百慕牌涂料。選用的涂料產品在類似項目上有多次使用的業績，技術指標符合要求。涂料進場后嚴格執行現場檢驗程序，按進場批次送檢，以保證涂料產品質量。涂料產品取樣時業主代表、監理、涂料商代表以及施工方共同在場見證，現場取樣封存后送武漢材料保護研究所檢驗，各項性能及具體檢測技術指標如表1-3所示。
3.2施工過程質量控制
鋼結構的涂裝施工中，質量控制要點主要在表面處理、環境因素、涂膜厚度、涂膜附著力等方面。
3.2.1環境因素
施工環境條件按照《鐵路鋼橋保護涂裝》(TB/T1527-2004)要求，不允許在氣溫5 ℃以下、相對濕度80%以上、雨雪天、霧天施工。
3.2.2噴砂除銹
鋼箱梁噴砂除銹，鋼件表面應達到GB/T8923—1988規定的Sa2.5級，粗糙度Rz為25～60m。施工用壓縮氣體必須配備凈化裝置，防止鋼板二次污染，受污染的部位必須清洗除油。噴砂處理后，立即用壓縮氣體清潔表面，準備涂裝；施工間隔不應超過4h；表面一旦出現銹蝕，應重新噴砂處理。
3.2.3涂裝工藝控制
涂料的調配必須由專人負責，并做好各項記錄，以備檢查。調配比例嚴格按照涂料說明書的要求進行，先用電動攪拌機將各組分?jǐn)嚢杈鶆蚝蟀幢壤旌?，并再次充分?jǐn)嚢?，必要時需進行過濾。使用時需注意涂料的混合使用期，超過使用期的涂料嚴禁使用。涂料調配時可加稀釋劑稀釋?zhuān)员阌谑┕?，但稀釋劑與涂料的體積比不應超過5%。
噴漆作業采用高壓無氣噴涂法，預涂和補涂時可采用刷涂。在設備使用前，應仔細檢查貯料罐、輸料管道及噴槍是否干凈、適用；檢查高壓空氣壓力(≥0.6MPa)、送氣管道是否符合工藝要求?，F(xiàn)場噴漆施工時，鋼板表面溫度應滿足施工條件，且高于空氣露點3 ℃以上；空氣相對濕度控制在80%以下；若遇風力太大影響操作時，應停止噴漆作業。
涂料噴涂作業時，應嚴格按施工工藝進行，噴槍與被噴面之間保持適當距離，并始終與被噴面保持90度夾角；噴槍移動時，與上道漆膜有1/3重疊，保證漆膜均勻光滑。
3.2.4涂裝質量控制
在噴涂時應對漆膜的外觀質量加以控制，使涂層顏色均勻，不產生流掛、漏噴、干噴、龜裂等缺陷，一旦出現類似缺陷，應立即修補。
涂裝作業的膜厚最終以干膜厚度為準，施工時施工人員可使用濕膜卡連續自測濕膜厚度，以獲得要求的干膜厚度，干膜厚和濕膜厚的對應關系可由下式進行估算：
干膜厚度=濕膜厚度 X涂料固體含量百分比
涂料完全固化后，立即測量漆膜厚度和附著力。采用經校驗準確的磁性測厚儀測量漆膜厚度，可以直接進行讀數，便于數據的大量采集；采用劃格法測量附著力。一旦出現不合格的施工部位，應對漆膜表面進行拉毛處理后重涂，以保證涂層質量。
4.結語
西陵長江大橋鋼箱梁維修防腐涂裝工程已全部結束，所有指標均符合設計要求，達到預期的效果，為大橋的安全使用，以及以后的維護和保養創造了良好的條件，同時也為同類型大跨徑橋梁鋼箱梁防腐涂裝施工提供了參考。
