跨線橋?yàn)樯峡缡綑M過公路、鐵路或城市道路的設施，通常設置在交通流沖突較嚴重的地方。

　　跨線橋可形成交通運輸縱橫交叉功能，其施工安全非常重要，只有施工安全，才能確保橋的質量與安全。

　　遂寧公路跨線橋

　　跨線橋是高等級公路的重要組成，一個功能齊全、布局合理、景觀協調的跨線橋能起到畫龍點睛的作用。

　　BIM安全管理整體架構

　　安全管理系統定位

　　BIM安全管理系統面向的主要是制造、建設、施工單位。在高速公路跨線橋施工過程中，采用BIM模型作為信息的載體，建立施工安全管理系統，提升整個項目信息化安全管理水平。系統包括：GIS、3D電子施工日志、施工監控、基礎信息、進度管理、可視化交底、報表中心、質量安全等。

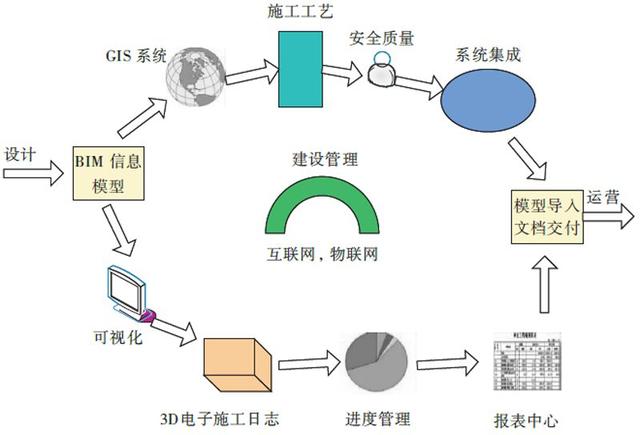

　　BIM管理系統定位

　　安全系統整體架構

　　結合高速公路跨線橋施工過程中安全管理需求，建立BIM施工信息安全管理架構，為信息安全管理提供BIM新的應用模式。

　　系統由兩部分組成，分別為信息安全集成管理系統、BIM模型，這兩部分設置的架構分別為B/S、C/S。通過系統接口，實現安全管理數據、BIM模型的雙向連接，使得BIM安全信息共享、交流得到實現。

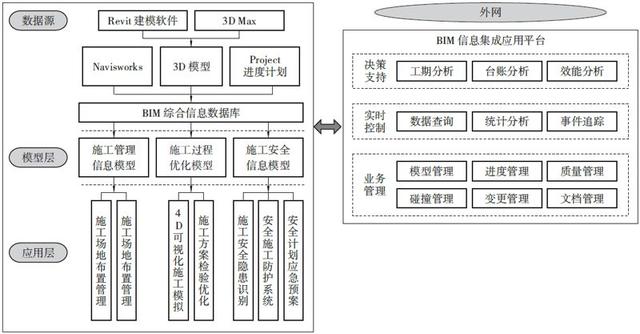

　　系統整體架構

　　BIM施工安全管理應用體系

　　BIM施工安全管理應用體系中，3D模型可反映構件物理屬性、圖形幾何尺寸、功能特征等，還可反映不同構件間作的邏輯關系、空間關系。

　　在此基礎上，將3D模型及施工進度進行結合，進而形成具有4D效果的施工模型，同時附加工程人員、材料、成本、機械等與施工安全相關的數據信息。

　　在此基礎上，系統可通過網絡進行BIM數據庫的訪問，建立起B(yǎng)IM數據提取、集成、擴充、讀取機制。

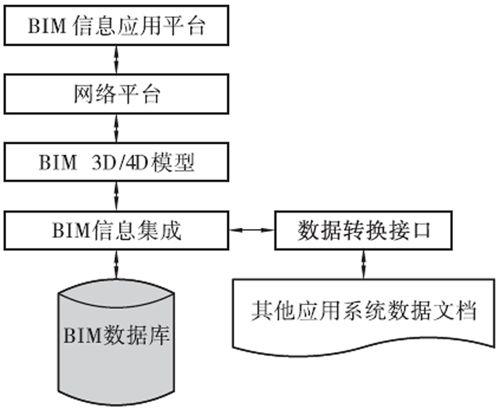

　　BIM施工安全管理應用體系

　　信息傳遞及安全控制

　　在進行信息傳遞、共享時，有些信息涉及機密，必須考慮信息安全。按各方對信息管理需求的差異，進行BIM數據庫信息分塊，不同信息模塊，各參與方被賦予相應權限，用戶驗證通過后，進入系統才可獲取有關信息，整個項目團隊訪問就得到了保障。

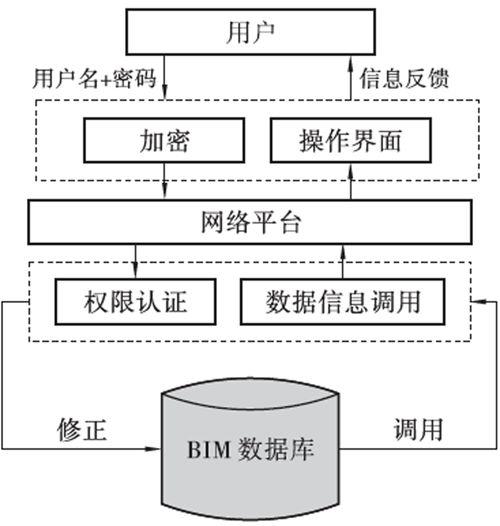

　　BIM管理系統安全控制模型

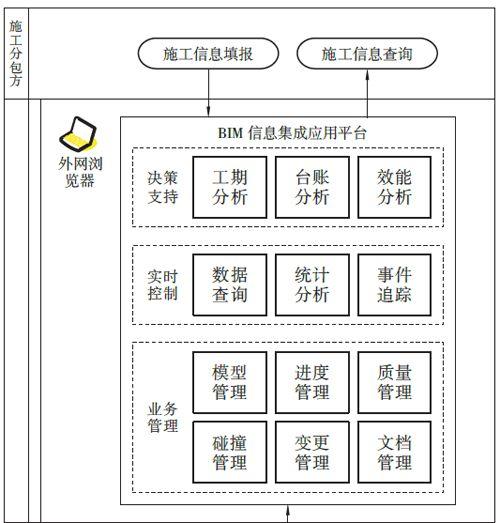

　　BIM安全信息集成管理系統

　　實時安全控制

　　通過系統建立，可實現對BIM數據進行擴充、跟蹤、保存。在施工過程中，BIM構件與進度、成本、質量、材料有關的工程信息進行相互貫通。項目管理人員可進行實時監控、查詢數據、分析統計、追蹤事件等。根據篩選條件的不同，系統可進行統計分析、信息檢索、自動生成報表等；在施工過程中，系統對發生的質量、安全等進行追蹤和記錄，給項目各方人員進行查詢提供方便。

　　奧地利西部鋼混跨線橋

　　職能安全管理

　　通過系統，各職能部門人員可獲得與施工安全有關的信息，系統提供碰撞管理、進度管理、模型管理、質量管理等功能，BIM模型關聯系統管理數據，可聯動、控制各項管理。

　　BIM模型信息安全管理

　　通過轉換，BIM模型可變?yōu)閄ML文檔格式，然后通過網絡，可將信息傳遞到系統。依據施工節點、屬性的不同，系統可對施工段、模型構件進行分類，這樣，BIM模型構件的3D顯示、組織、關聯、分類得到實現。

　　根據施工情況，項目管理人員向BIM模型匯入質量、材料、進度等工程信息，達到同模型構件的關聯。

　　進度安全管理

　　系統通過建立進度控制，使BIM模型與過程信息進行有效整合得到實現。通過BIM模型，可對任意施工段的工程進度、狀態等進行實時查詢，可及時施工過程中的安全問題，進而對安全隱患進行及時排除和消除，使施工順利進行。

　　BIM模型可對任意構件實時查看，包括計劃完成時間、施工狀態、實際完成時間等。

　　質量安全管理

　　通過BIM模型，可進行質檢表質量控制及管理，確保施工安全進行。質檢表由工程質量檢驗結果、各類構件組成，能對大量工程質檢信息進行及時反饋，對工程的安全管理有一定的推動作用。

　　碰撞沖突管理

　　通過軟件對碰撞檢查分析，如果存在構件間的碰撞沖突，系統可顯示出具體位置。同時，對存在沖突施工點，可形成沖突報告，或突顯出碰撞沖突的構件。

　　通過BIM 3D模型、4D施工模擬掌握施工現場全部信息，分析安全問題，消除不利因素，最終優化施工方案。

　　安全決策支持

　　通過BIM軟件，可進行提供臺賬、工期、效能等的分析，提供安全決策給施工決策人，在數據信息收集到后，系統將進行分析、篩選、處理、匯總，提供決策支持，使決策人員能夠快速做出安全有效得決策。

　　施工安全管理應用流程

　　在跨線橋施工項目安全管理過程中，施工安全管理應用流程，各參與方根據各自職責以任務、權限，利用系統功能，完成相應施工安全管理任務。

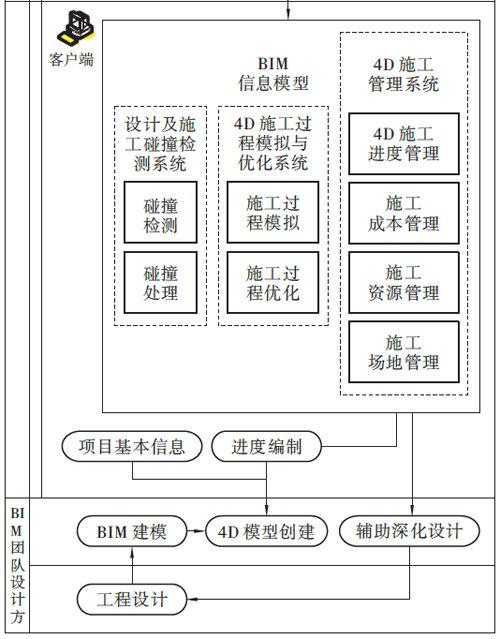

　　安全管理應用流程

　　BIM安全管理關鍵技術

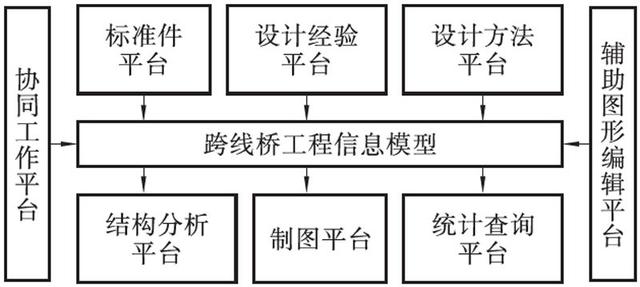

　　BIM安全管理系統支持跨線橋中大部分構件，BIM安全管理關鍵技術的核心是跨線橋工程信息模型，包括協同工作平臺、結構分析平臺、設計經驗平臺、標準件平臺、輔助圖形編輯平臺、統計查詢平臺、制圖平臺、設計方法平臺構成。

　　跨線橋效果圖

　　通過可視化輔助圖形，進行橋梁交互建模，使設計更智能化和便捷化，這些對關鍵技術及工藝對實現BIM安全管理具有非常重要的作用。

　　安全管理關鍵技術

　　通過BIM施工安全管理系統，建立跨線橋全管理模型框架，分析實時安全控制、質量進度安全管理、碰撞沖突安全管理、安全決策等在跨線橋中應用。通過BIM3D模型、4D施工模擬，檢查分析安全隱患，通過可視化檢測，對施工方案進行優化，消除不利安全的因素，可提高施工安全管理質量。
