一、橋梁概況
國內沿海某高速公路40m預應力混凝土連續梁橋，跨徑組成為三聯4x40m，橋梁全長495.43m，設計荷載：汽車-超20級，掛車-120。上部結構為單箱單室等截面預應力混凝土連續箱梁，梁高2.4m，頂板寬12.0m，底板寬5.8m，腹板為斜腹板。下部為柱式橋墩，樁基礎，0號臺為肋式橋臺、擴大基礎，12號臺為組合式橋臺、樁基礎。

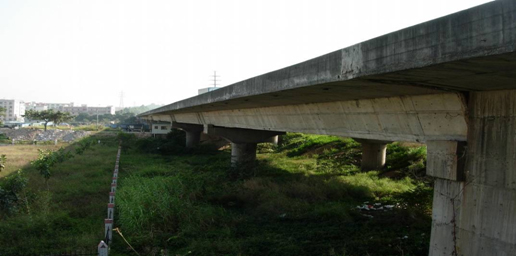

圖1 橋梁概貌
二、荷載試驗的性質和目的
1、對大橋進行全面科學的檢測，對結構的強度、剛度、穩定性和耐久性評估提供基礎資料；
2、通過荷載試驗，檢驗該橋是否有足夠承受設計荷載的能力；
3、了解結構體系在試驗荷載作用下的實際工作狀態，為科學地評價結構在使用階段的工作狀況提供強度、剛度和變形等方面的資料，為下一階段的加固設計提供依據。
三、測試項目
1、主梁控制截面的應力觀測（應變測點如下圖所示）；

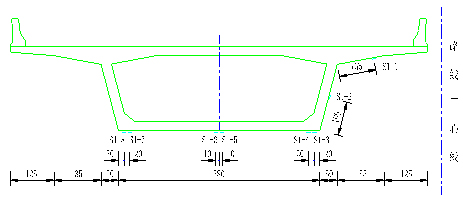

圖2 箱梁截面應變片粘貼位置示意

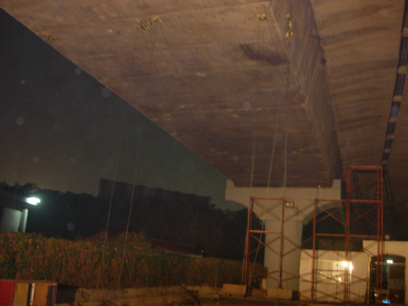

圖3 試驗現場應變片粘貼位置示意
2、主梁控制截面的撓度觀測（撓度測點如下圖所示）；
注：箱梁內側外側均布置撓度測點，D0為基準點。

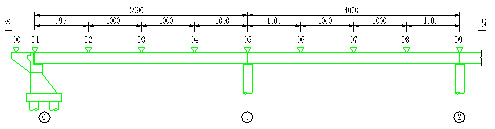

圖4 撓度測點布置示意
3、主梁控制截面的裂縫觀測（裂縫觀測截面位置如下圖所示）。

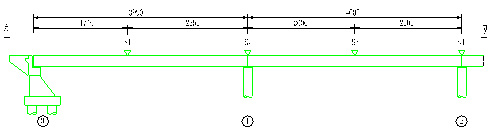

圖5 裂縫觀測截面示意
四、試驗荷載工況
1、邊跨最大正彎矩工況：
對邊跨跨中加載，測試主梁在試驗荷載作用下的應力及撓度；
2、邊跨最大負彎矩工況：
對邊跨和相鄰中跨跨中加載，測試主梁在試驗荷載作用下的應力及撓度；
3、中跨最大正彎矩工況：
對中跨跨中加載，測試主梁在試驗荷載作用下的應力及撓度；
4、中跨最大負彎矩工況：
對兩中跨跨中加載，測試主梁在試驗荷載作用下的應力及撓度；
五、加載車輛
由于試驗所用的車輛規格可能與設計標準車輛不一樣，故根據專用橋梁分析軟件計算控制截面的內力影響線，換算為等代的試驗車輛荷載（車隊）。靜載試驗施加的試驗荷載由車輛荷載組成，即采用滿足載重量要求的汽車進行加載。試驗車裝載后，要經地磅稱重，稱重指標有：前軸實際重量、后軸實際重量、滿載后總重量。
本次荷載試驗加載車隊擬采用同一型號，單車重量控制在30t～32t左右的汽車，這相當于汽車—20級荷載車隊的重車重量，其后軸重與汽車—20級車隊的重車后軸重相當。

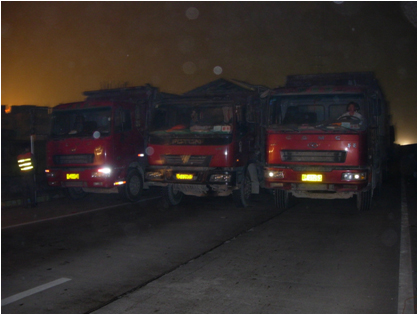

圖6 荷載試驗加載車輛
六、荷載試驗結論
1、試驗結果分析
邊跨跨中最大正彎矩工況：跨中梁底截面應力校驗系數0.97，撓度校驗系數1.07。應力測點、撓度測點測試結果較好地符合荷載分布規律和橋梁實際情況。應力和撓度校驗系數均大于1，其中撓度校驗系數大于1.05；
邊跨支點最大負彎矩工況：邊跨跨中撓度校驗系數1.12。應力測點、撓度測點測試結果較好地符合荷載分布規律和橋梁實際情況。由于支點附近受力復雜應力校驗系數失真，撓度校驗系數大于1.05；
中跨跨中最大正彎矩工況：跨中梁底截面應力校驗系數1.12，撓度校驗系數1.09。應力測點、撓度測點測試結果較好地符合荷載分布規律和橋梁實際情況；應力和撓度校驗系數均大于1.05；
中跨支點最大負彎矩工況：支點處梁底截面應力校驗系數0.92，中跨跨中撓度校驗系數1.10。應力測點、撓度測點測試結果較好地符合荷載分布規律和橋梁實際情況。應力校驗系數小于1，撓度校驗系數大于1.05；
測點殘余應變和殘余撓度數據失真，分析原因?yàn)樾遁d時間較短和連續梁結構車輛卸載過程中可能出現對測量截面的反方向加載，以及右幅通行車輛對左幅橋梁的振動干擾。
2、橋梁荷載試驗結論
本次試驗各工況荷載效率為0.8～0.9，滿足交通部頒發的《大跨徑混凝土橋梁的試驗方法》及現行“橋規”有關規定的要求，其試驗結果可用于評價結構的工作性能。
本橋在試驗荷載作用下邊跨跨中截面應力校驗系數0.97，撓度校驗系數1.07～1.12，中跨跨中截面應力校驗系數1.12，撓度校驗系數1.09～1.10，中跨支點截面應力校驗系數0.92。
預應力混凝土橋梁的結構校驗系數一般為0.7～0.9，但不得超過1.05。本橋結構應力校驗系數較高，橋梁實際應力狀態偏離理論設計，雖處于彈性工作狀態，但已經沒有強度儲備。橋梁撓度校驗系數也較高，橋梁實際剛度小于理論設計剛度，雖處于規范允許下?lián)戏秶?，但存在安全隱患。建議盡快采用粘貼鋼板、粘貼碳纖維布、增加預應力束或增大截面尺寸等方式對本橋進行加固處理，以改善受力狀態滿足現行交通量的發展要求。
