一、工程概況
A輔路橋位于北京市五環路大羊坊立交輔路上，上跨京津塘高速公路。大羊坊立交是一座兩條高速相交的全互通雙層立交，共有主線、輔路及匝道5座橋上跨京津塘高速公路，本橋是其中的一座。京津塘高速公路現況為兩上兩下四車道，全寬26m，因此本橋設計預留三上三下橫斷寬度，全寬30m。為了快速施工及不影響京津塘高速公路的正常通行，同時受橋下凈空的限制，本橋設計采用鋼-混組合連續箱梁結構，中跨上跨京津塘高速公路，第2、4跨上跨立交匝道。

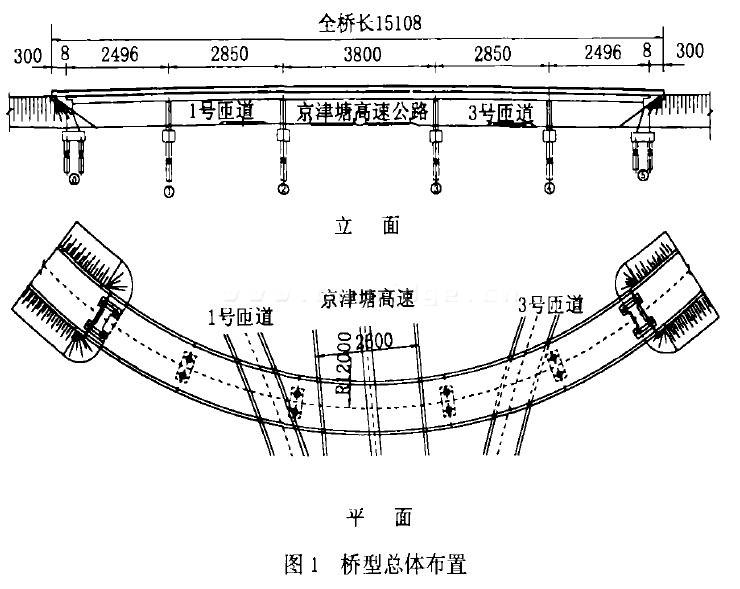

此橋?yàn)?5．0m+28．5m+38．0m+28．5m+25．0m 5孔鋼-混凝土組合連續箱梁，橋?qū)?2．0m，鋼箱所用鋼材為Q235D，頂板現澆C45無收縮混凝土。橋梁下部為雙柱墩、鉆孔灌注樁基礎，橋梁設計荷載汽車一超20級，掛車一120；地震基本烈度為8度。橋型總體布置見圖1。

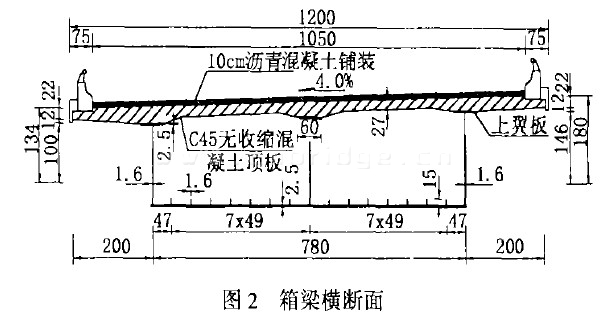

橋梁處在半徑R=120m的平曲線上，橋面設置4．0％的超高，橫坡由鋼箱腹板形成，頂板混凝土厚0．27m，箱梁斷面為單箱雙室(圖2)。
二、鋼-混組合梁特點
該結構最大的技術特點是將鋼材抗拉性能好混凝土抗壓性能好結合在一起，充分發揮其各自性能，從而提高橋梁抗彎剛度和抗扭剛度。另外鋼-混組合結構還有以下特點：
1．適應大跨徑、高橋的快速施工，本橋設置9個臨時支架，施工時未影響橋下高速路通行。
2．鋼筋混凝土板通過剪力連接件(采用圓柱型焊釘)與鋼箱梁組合在一起形成組合結構，可以充分發揮鋼材抗拉性能好、鋼筋混凝土抗壓性能好的優點。
3．對連續梁負彎矩區施加預應力，利用高強鋼材改善受拉區混凝土板的工作條件。
4．自重輕、剛度大，這種結構的剛度略低于預應力混凝土箱梁，但較全鋼結構大得多。
三、結構計算及分析
目前我國尚無預應力鋼-混組合橋梁結構的規范，為此本次設計嚴格按照極限狀態設計，并分別用公路橋有關規范(刪023—85、JTJ025—86)條文校驗。設計結構計算采用3D—BSA’2001彎斜坡異形橋梁空間結構分析軟件，預應力完全按空間力系考慮，計算分析按實際施工順序分階段進行。為了更好地模擬鋼-混組合梁結構，將其分為兩層單元，上層是混凝土橋面板，下層是鋼箱。模型中充分考慮了施工及運營階段的結構剛度模擬與各種荷載的作用過程。
活載分析中采用機動法計算內力、支反力影響線，并利用動態規劃在內力、支反力影響面上進行最不利布載。
為減小收縮、徐變對鋼箱的影響，頂板采用C45無收縮混凝土，限制指標為水中養護14d，混凝土限制膨脹率≥0．3‰。
四、預應力設置與體系轉換
一般來說，連續組合梁負彎矩區受力很大，通常要采取在混凝土橋面板中施加預應力。本設計組合橋面板的預應力度按A類部
分預應力掌握，即在荷載組合I狀態下σ
ZL≤0．8R
ab這樣在l、4號墩頂配置16束8×7Φ
J15．24鋼束，在2、3號墩頂配置18束8×7Φ
J15．24鋼束，鋼束采用高強度低松弛標準強度R
ab為1860MPa的鋼絞線，其規格為φ
J15．24mm，頂板另配φ20@15鋼筋兩層。
計算組合時，按正常使用極限狀態進行組合并用于應力檢驗。另外按承載能力極限狀態進行組合驗算結構承載力是否滿足要求。
經計算，混凝土頂板處壓應力σ
max為9．614MPa，拉應力σ
min為0．787MPa，滿足規范要求。

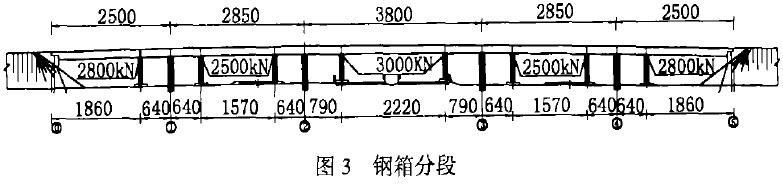

梁的分段以分段處彎矩接近0為好，為增強鋼箱的穩定性，特增設加勁橫梁，同時橋墩設計為雙柱墩。限于吊裝、運輸條件，分段長度不超過30m。本橋鋼箱全長144．92m，分9制作段，在工廠加工制作，工地現場吊裝，拼接成整體后現澆橋面板砼，梁段最長22．2m，最大吊裝重量為762kN?，F(xiàn)場施工由架設各段裸鋼梁并拼接、現澆橋面板形成全截面、施加預應力、拆除臨時支撐、做橋面鋪裝五個階段組成，整個施工過程是剛性支承(墩、臺)和彈性支承(臨時支架)的9跨連續梁轉換為剛性支承上的5跨連續梁的過程，鋼箱分段見圖3。
五、支座受力分析與設計
由于本橋處在R=120m的平曲線上，根據結構體系的受力要求，需在墩頂施加預應力，這樣就會在邊跨橋臺處產生負反力，有時負反力在施工、成橋和運營過程中均存在，給施工和維護造成一定的困難，因此支座負反力的合理處理也是本次設計的主要內容。

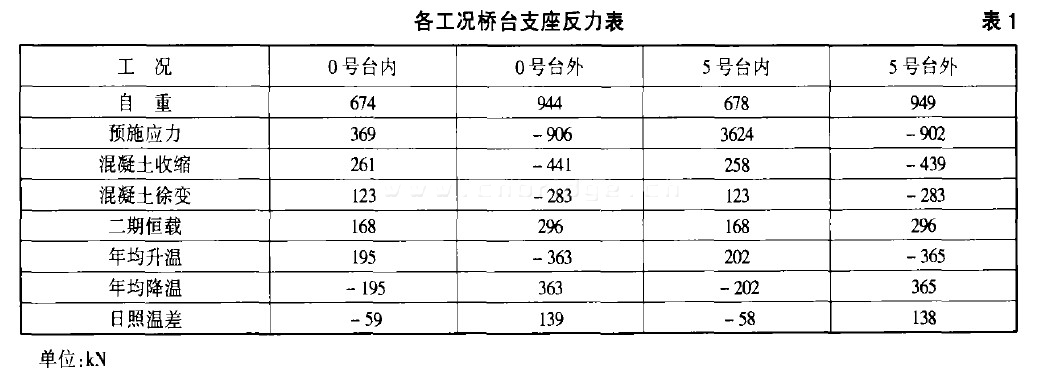

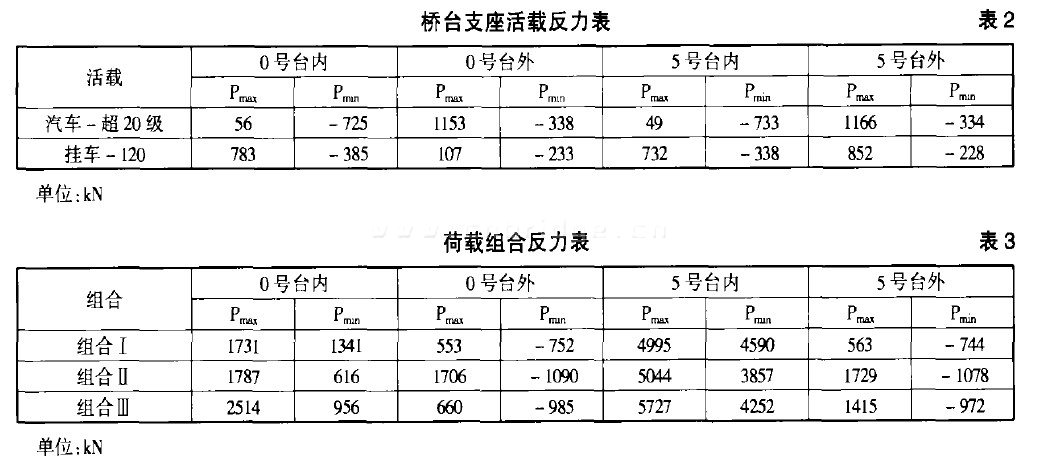

根據本橋的受力特點，為方便施工，改善結構的構造措施，提高支座的抗疲勞能力，邊跨支座負反力的設計原則是：通過采取合理有效的結構構造措施，允許運營時出現負反力，橋臺支座在最不利荷載組合(自重+預應力+收縮+徐變+二期恒載+年均升溫+13照溫差+汽車一超20)下，外側支座最大負反力為1090kN。為保證正常運營及結構安全，本次設計橋臺處采用JQGZ2500一DX單向活動減震球型鋼支座，其抗拔力達1500kN。在各種工況下橋臺內外側支座支反力見表1，橋
臺支座在活載(汽車一超20級、掛車一120)作用下支反力見表2，在運營階段荷載組合支反力見表3
從以上反力表中可以看出鋼-混組合梁在預施應力、收縮、徐變及年均升溫工況下曲線外側支座均出現負反力，其中施加預應力工況達一906kN，這與預應力混凝土箱梁支反力效果正好相反。其主要原因是：鋼-混組合梁只對頂板張拉預應力，鋼束縱斷面形狀起伏平緩，混凝土對平曲線鋼束的徑向力只能通過梁端支反力來抵消，在梁端產生較大的扭矩，導致曲線外側支座負反力比內側大。而混凝土連續梁預應力是通過其彎矩包絡圖設置在負彎矩區，鋼束縱斷面形狀起伏較大，混凝土對曲線鋼束的徑向力得以自身部分抵消，而在梁端產生與組合梁相反的較小扭矩，曲線內側支座產生負反力。
六、剪力連接件的設計
組合梁是通過連接件把鋼梁與混凝土橋面板結合成一體來共同承受外力，而對于預應力鋼-混組合連續梁突出之處在于：一是預應力加大了混凝土與鋼梁間的水平剪應力，增加了剪力件的負荷；二是汽車荷載在不同位置能產生方向相反的剪力，剪力連接件疲勞破壞的危險較大。為了確保兩者間不發生相對滑移，通常是把一個個焊釘連接件沿翼緣長度方向等間距布置，因此鋼與混凝土組合結構的力學性能不僅受到自身材料性質的影響，而且還與結合面的連接方式有很大關系。在選擇連接形式時要考慮結構性能的要求、施工條件，同時還要充分考慮結合面的受力特點。本橋采用圓柱頭焊接連接件，在鋼箱頂面焊上剪力釘，由其承擔剪力和拉拔力。本橋在每道翼板上緣縱橋向設置7排+22的剪力釘(高17cm)，其橫向間距l(xiāng)Ocm，縱向間距15cm，同時在每道橫隔板上設置兩排剪力釘。
七、箱內加勁、隔板的設置
薄壁箱梁內設置一定數量的隔板和加勁是十分必要的，它們可以提供足夠的橫向剛度，保證箱梁不致局部失穩，并保證箱梁不出現過大的翹曲變形。橫隔板的間距與厚度只要滿足強度、穩定要求即可，不必達到約束畸變的要求。本橋在中墩位置設置3道橫隔板，橋臺支撐處設置2道橫隔板，間距0．86m，其余部分4．Om左右設置一道。鋼箱腹板加勁肋參照鋼板梁加勁的要求設置，鋼箱外側腹板約1．1m設置一道加勁板；另外為提高鋼箱底板的抗壓及抗拉能力，在底板各室設置了8道縱向加勁肋。
八、結束語
鋼-混組合連續梁與同結構預應力混凝土連續梁及全鋼箱梁相比，不但充分發揮了鋼及混凝土各自的力學性能，而且具有自重輕、剛度大、施工快捷等優點，且能保證施工期間橋下道路正常通行，在道路立體交叉中需要上跨已建成的高等級公路時，鋼-混組合梁橋結構可作為首選橋型。但需注意的是在小半徑鋼-混組合連續梁橋梁設計中，要對橋臺曲線外側支座出現的負反力進行計算和分析，采取必要措施以保證橋梁施工及運營安全。
