1 既有橋概況
攬軍路跨線橋為七孔等高度預應力混凝土連續梁，跨度布置為30 m+5×40 m+30 m。截面形式為單箱單室，箱梁頂寬12．74 1TI，底寬7 m，梁高1．8 m；箱梁頂板和底板厚25 cm；跨中處腹板厚40 cm，近支點附近腹板厚為60 cm。．本橋為縱橫雙向預應力結構。本橋于1997年完成設計，1998年竣工通車。結構設計按交通部1985年橋梁設計規范執行，設計荷載為汽一20，掛一10o。
本橋施工方法為逐段澆筑法。橋梁在1／4跨度處附近分段，分為跨中段和支點段共計13個施工節段，各段間設置12個2 m長后澆段。先澆筑各跨中和支點施工節段，預留預應力孔道，分別張拉縱向預應力，再澆筑各節段間后澆段 后澆段內50％預應力鋼束采用連接器接長張拉，另50％預應力鋼束只通過不張拉，于下一節段張拉、接續；如此循環反復，從一端至另一端，直到全梁澆筑張拉完成。
2 橋梁現狀及檢測情況
2006年檢測部門對本橋進行全面檢測，發現如下病害。
1)左、右幅箱梁各孔后澆段邊緣均有橫向裂縫，裂縫寬度嚴重超限。
2)部分底板橫向裂縫已貫通底板和腹板。底板裂縫最大寬度為4 mm，腹板裂縫最大寬度為3 mm。
檢測結論：結構基本處于線彈性工作狀態，梁體底板橫向裂縫對梁體縱向剛度產生了顯著影響，表現為跨中撓度隨荷載增長線性關系不明顯。該裂縫的出現導致梁體縱向整體剛度降低，使結構殘余變形增大。這座連續梁橋已不滿足汽一20、掛一10o荷載標準的使用要求。
3 病害原因分析
根據以上病害分析，原因大致分為兩方面。
3．1 設計考慮不周
由于主孔箱梁后澆帶兩側預應力鋼束錨固比較集中，錨下局部應力集中，造成后澆帶向兩側混凝土產生拉應力。隨時間的增長，混凝土收縮、徐變逐漸加大，由于體系轉換引起的二次力也相應增大，致使后澆帶兩側混凝土產生裂縫。
另外，由于后澆帶位于1／4跨度處，屬于正負彎矩轉換區，計算彎矩較小，設計未予充分重視。
3．2 施工造成的缺陷
施工單位對后澆帶的施工質量未予充分重視。該處混凝土有明顯砂漿接茬痕跡，說明該處混凝土竣工即存在缺陷，導致裂縫發展較快，直接影響腹板，甚至頂板。
另外，由于后澆帶處波紋管和普通鋼筋布置較密，施工空間較小。施工困難，也是造成施工質量較差的原因之一。
4．1 假定

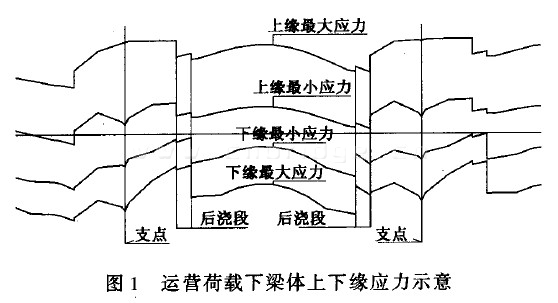

按1985年橋梁設計規范對箱梁重新校核計算，采用汽一20，掛一10o級荷載。計算結果顯示在后澆帶兩側應力差較大(圖1)，對于該截面來說，該處混凝土處于受拉狀態。由于當時技術手段落后，且認識不足，造成原設計梁體計算存在缺陷。
本次加固設計時，箱梁分析計算采用“橋梁博士V3．1”，箱梁梁體劃分為梁單元進行計算。
如果考慮縱向預應力失效20％及以上時，則從理論分析結果看，本橋已經處于大范圍超限狀態，與實際觀測情況不符。故本橋加固設計在計算中做了兩項假定：
1)既有預應力按縱向束10％失效考慮；
2)混凝土等級由C50降低至C45(原1985規范混凝土等級相當于2004規范的C43級混凝土)。
體外預應力摩阻損失µ取0．1，k取0。且不考慮混凝土徐變收縮引起的損失(橋梁已竣工8年，混凝土徐變收縮大部分已完成)。恒載除箱梁自重、鋪裝重量外，還考慮了增設的混凝土錨塊的重量。
4．2 加固設計的特點
1)針對梁體負彎矩區壓應力較大，而在后澆帶兩側出現拉應力的狀態，且全橋裂縫均位于底板(腹板及頂板裂縫均由底板裂縫展開)，故在箱內底板頂面以上300舢處布置通長體外預應力束。目的是通過體外預應力在全截面上施加一個軸向力，補償既有橋底板各部位出現的拉應力。
2)采用通長鋼束，取消了預應力束轉向器，施工方便，工期較短。由于預應力通過轉向器會產生一個合力，相應該處必須設置錨塊，通過混凝土來分散產生的
應力。取消轉向器，也省卻了過多的錨塊，只在每個梁端設置4組錨塊，大大節省了工程費用。

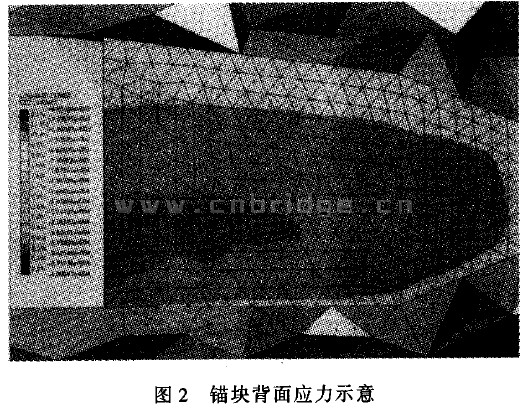

3)采用l9φJ 15．2規格鋼絞線，錨端張拉力約3 270 kN。每兩束鋼絞線布置在一個錨塊上，錨塊厚度為1 m，寬度為1．8 m，錨塊承受了相當大的拉力。對此，專門采用MIDAS實體單元對錨塊局部應力進行分析。分析結果如圖2所示，在錨固點后部出現較大的拉應力。根據該應力值，反推求出截面彎矩，并配置抵抗彎矩鋼筋。
5 教訓及建議
1)由于設計施工對工程細節未給予充分的重視，造成工程的巨大損失。首先，設計對后澆段的設置未做細致的研究，施工又因施工條件限制而未做好質量控制，致使梁體后澆段處裂縫大范圍發展，造成運營8年后，封閉交通處理病害。
2)逐段現澆法中預應力布置是關鍵。預應力束在同一截面50％錨固，50％通過的做法，易造成錨固區應力集中，錨頭混凝土產生拉應力。混凝土在長期拉應力作用下，再加上混凝土收縮徐變的作用以及溫度的影響，使該處產生裂縫。故建議，如采用逐段現澆法施工，在同一截面適當減少預應力錨固，增加通過束的比例，減小截面兩側較大的應力差。另外，錨固束不宜集中布置在同一截面。
3)應該特別指出，橋梁的使用及養護是必不可少的。橋梁的使用年限必須在正常設計、正常施工、正常養護的條件才能保證。該橋竣工8年來，從未進行過養護檢查，致使問題發現過遲。如及時發現問題，及時補救，可通過其他方式進行維護，把損失控制到最小。現在橋梁加固完成后，應進行日常觀測。必要時應限制通行重型車輛，以保證行車安全。
對以上幾點體會，希望設計人員引以為戒，認真地對待工程的細節，仔細進行分析計算，以指導施工。同時，希望施工技術人員不可忽視工程質量，因為往往是細枝末節的問題引發較大的損失和浪費。目前，本橋加固工程已竣工。經荷載實驗，與設計數據基本吻合，表明加固設計已達到了預期效果。
參 考 文 獻
[1]JTJ O23—85，公路鋼筋}昆凝土及預應力混凝土橋涵設計規范[s]
