1 .國內現狀及發展趨勢

    近年來，我國山區高速公路發展較快，裝配式簡支梁橋以其施工快捷、造價便宜而成為首選。對于墩高大于30m 的采用一般簡支梁橋式則不適宜了，為滿足結構安全及行車的舒適性，則需要增大橋墩剛度和穩定性。國內已建高墩橋梁主要有以下兩種代表形式：

    ( 1) 變截面矩形空心墩， 矩形實體墩， 橋面連續，橋面連續處的強度和剛度顯弱，上下部結構變形不協調， 進而形成橋面凹凸不平，甚至出現開裂，影響行車的舒適度和行車的安全。

    ( 2) 先簡支后結構連續的連續梁體系，這種結構體系其施工復雜、技術難度大，工期長、工程造價高。為適應我國目前山區高速公路迅速發展趨勢，有必要結合工程實踐并通過詳細理論分析與研究，確立一種適宜山區高速公路施工快捷方便、結構安全、簡化的墩梁固接形式， 以提高行車舒適性的高墩橋- 墩梁固接連續剛構橋結構形式。

    2 .工程概況

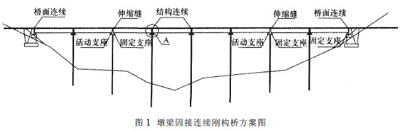

    本文系對國家重點公路阿(榮旗)深(圳)公路(粵境段)上(陵)至埔(前)段高速公路( 全長135.60km) 老田莊大橋40m 跨徑T 梁墩梁固結體系進行的設計，其墩梁固接橋式方案總體布置如圖1 所示。

    老莊田大橋是阿(榮旗)深(圳)公路(粵境段)上(陵)至埔(前) 高速公路跨越深谷的一座山區高架橋梁，是粵贛高速公路(粵境段)橋梁工程中的一座重點工程，作為“墩梁固接連續- 剛構橋”的高墩橋梁試點工程。該橋橋跨布置形式為左幅5 ×40m+25m， 右幅5 ×40m， 全長213.06m( 240.06m) ，左右半幅分修， 2、3、4 號墩處墩梁固接形成上下部結構連續，在1、5 號墩( 臺) 處設置淺埋式型鋼伸縮縫，其他地方采用橋面連續結構，最大墩柱高為48.5m。40m 預應力混凝土T 梁先簡支后墩梁固接形成連續- 剛構體系，共一聯，本文選取該4 跨一聯單幅橋作為分析對象，介紹簡支T 梁轉墩梁固接的連續- 剛構橋的設計思路和計算方法。

    3 技術標準

    道路等級：高速公路。

    計算行車速度：100km/h。

    車道數：雙向4 車道。

    橋面寬度：行車道凈寬2-11.75m，中央分隔帶寬0.5m，總寬26.0m。

    設計荷載：汽車超- 20 級，掛車- 120。

    地震烈度：地震基本烈度Ⅵ度，按Ⅶ度設防。

    4 .結構設計及分析

    4.1 結構體系

    先簡支再墩梁固接形成連續剛構體系，按A 類預應力結構進行結構分析和計算，并按規范要求進行應力、強度值控制，并對其關鍵部位進行變形、裂縫驗算。

    T 梁預制存梁期后吊裝就位，通過T 梁底蓋梁頂預埋鋼板焊接成整體，形成第一次體系轉換- 墩梁固接;半幅橋橫向連接后，相鄰跨T 梁間縫與蓋梁預埋鋼筋共同澆注， 形成第二次體系轉換- T 梁間固接， 形成剛構體系；最后完成T 梁頂面混凝土現澆層二次截面， 及橋面瀝青混凝土鋪裝等二期恒載。

    預制T 梁在存梁期要求完成至少75%的收縮徐變，形成行車時必需的拱度，但不能過大，并能滿足臨時施工荷載的強度要求，架梁完畢形成簡支體系。在安裝支座澆注梁端間縫混凝土達到強度， 形成連續剛構體系。由于T 梁已經完成前期結構受力和變形， 并通過支座與蓋梁固結，在形成結構連續時本身自重不形成內力重新分配，僅僅因后期收縮徐變、預應力引起的二次應力重分配及現澆層、鋪裝等二期恒載階段作用引起的內力、應力。后期荷載作用于結構時結構為連續剛構體系，按連續剛構橋進行結構計算，整體受力，該體系限制并協調墩頂?shù)奈灰?，其位移變形主要通過柔性橋墩的變形以及聯跨端伸縮縫來完成，聯跨長度根據計算確定，可以達到120m 以上，甚至達300m。

    4.2 計算模式

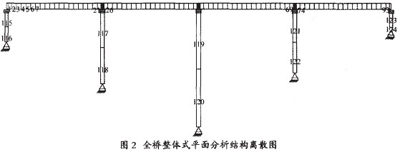

    全橋共分為130 個節點，124 個單元。計算按照全橋?qū)捊⒛Ｐ?，全橋共? 片T 梁，實際建模采用形成一個大T 形截面，并且修正與大氣接觸的截面周邊長度與實際截面相等( 見圖2) 。實際橋墩為雙柱圓形墩，按照截面面積與抗彎慣性矩相等的原則簡化為矩形截面。不同的施工階段梁體與橋墩的連接性質不同， 采用主從約束節點模擬節點連接性質。



    T 梁預制時不計入混凝土現澆層的結構高度，落梁后則作為結構受力構造，T 梁下采用單向受壓支座臨時支撐，形成結構連續并墩梁固接后予以拆除( 焊接成永久支座) ，固接處采用3 對結點剛臂固接形成剛構體系，全橋為連續剛構體系。

    結構分析程序采用GQJS9.0 平面桿系分析程序進行單片梁及整體平面桿系結構分析和計算， 采用橋梁博士V2.9 按梁格法進行核算。

    4.3 結構設計

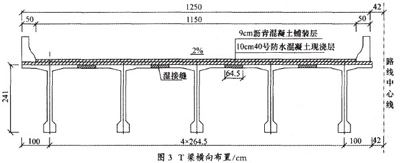

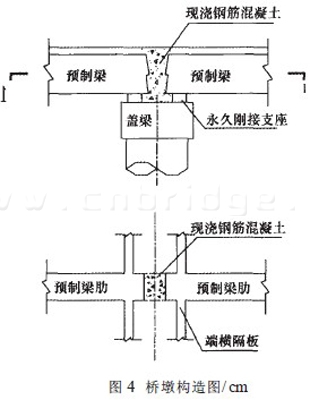

    計算分析聯跨為橫向5 片T 梁布置，預制T 梁長39.94m，梁高241cm，梁頂現澆層為10cm 防水混凝土，組合梁高251cm，橋面鋪裝為9cm 厚瀝青混凝土。橫向布置見圖3。下部結構采用雙柱式橋墩， 構造形式見圖4。

    聯跨上下部結構材料為：固接現澆塊采用50 號鋼纖維微膨脹混凝土，蓋梁、墊石采用40 號混凝土，墩柱和柱間系梁采用30 號混凝土，樁基和樁間系梁采用25 號混凝土。樁基礎采用30 號混凝土，為鉆( 挖) 孔樁基礎，基底嵌入砂巖微風化層不小于3.0m。

    4.4 結構分析及計算

    4.4.1 施工(計算)步驟

    本計算階段按施工工順及荷載狀況進行模擬計算。橋墩處采用全橋?qū)? 片T 梁整體計算，并考慮活載橫向分配，故整體計算是可靠的。根據活載橫向分配計算，控制T 梁受力為汽車荷載最不利狀況平均分配值的150%。計算階段工序步驟如下：

    ( 1) 下部及基礎工程施工，臨時支承(臺座模擬)及支座安裝；

    ( 2) 立模板，臺座澆注預制T 梁混凝土，多單向支承的簡支體系；

    ( 3) T 梁預應力鋼束張拉；

    ( 4) 拆除臨時支承， 待強120 天( 即存梁) ，完成75%以上收縮徐變；

    ( 5) 進行跨梁及梁墩之間結構連續( 墩梁固接) ，永久支座為鋼板支座焊接而成；

    ( 6) 臨時支座拆除，形成多跨墩梁固結的連續剛構體系；

    ( 7) T 梁二次截面( 即橋面現注層澆注施工) ；

    ( 8) 上橋面鋪裝等二期恒載；

    ( 9) 收縮徐變360 天；

    ( 10) 運營。

    為對照計算， 考慮3 種工況：

    工況一， 基本工況- 全橋面預制T 梁階段計入臺座支承；

    工況二， 單T 梁計入活載橫向分配，3 車道偏載；

    工況三， 不計預加應力。為考慮多種情況，對墩梁固結剛構體系的基本工況。

    進行3 種對比：

    工況一， T 梁預制時是否設置臨時支撐；

    工況二， 墩梁固結處單元是否考慮剛臂；

    工況三， 上二期恒載后進行結構連續。

    4.4.2 計算結果

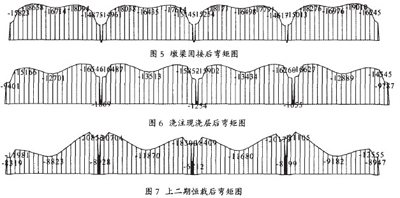

    ( 1) 施工階段內力圖( 見圖5～圖7)

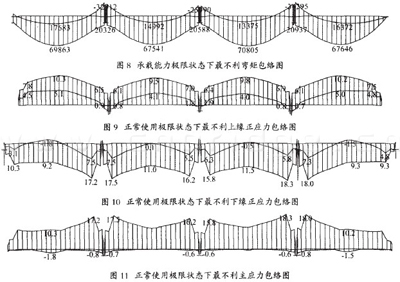

    ( 2) 運營階段內力圖( 見圖8～圖11)




     4.3 計算結果分析

     工況計算分析結果顯示：

    ( 1) 全橋幅寬作為整體，結構是安全的；

    ( 2) 第3 種工況下內力圖與連續剛構體系的內力圖趨勢是一致的，說明結構分析模式是正確的，且負彎矩絕對值小，反映了T 梁在轉換體系前的收縮徐變及變形的大部分完成對內力的影響很大， 存梁措施是合理的；

    ( 3) 第1 種工況與第2 種工況主要為整體與最不利單片T 梁的對比，均說明此計算模式在墩梁固結處施工過程中為正彎矩，運營狀況下為正彎矩與負彎矩的包絡， 負彎矩的絕對值大于正彎矩；

    ( 4) 運營狀況下墩梁固結處負彎矩相對預應力區負彎矩要小的多。

    對比計算結果顯示：

    ( 1) 是否模擬臺座的支撐情況對結構的內力分配影響較大，跨中彎矩差不多大1 倍，且該狀況與實際施工不吻合，不采信；

    ( 2) 墩梁固結處單元考慮與否剛臂對結構內力計算沒有明顯影響；

    ( 3) 上二期恒載后進行結構連續的跨中彎矩要小15%，但由于T 梁按簡支計算有一定富裕度，能滿足該工況要求，兩種方案均可行。

    4.4.4 結構檢算

    墩梁固接部分采用的是普通鋼筋混凝土構件，根據規范要求需進行裂縫驗算，經計算，裂縫寬度為0.15mm，能滿足規范要求，其他檢算均滿足規范要求。

    4.5 T 梁相應處理措施

    ( 1) 由于墩頂T 梁負彎矩比較小，甚至為正彎矩，故橋面現澆層不作特殊設計，僅根據計算需要設置橋面連續的加強鋼筋，即設置鋼筋φ16 或φ20@15cm即可；

    ( 2) T 梁根據計算配置的預應力鋼絞線不作規格和數量的更改；

    ( 3) T 梁張拉端頭應作成鋸齒狀，加強新舊混凝土的結合；

    ( 4) T 梁張拉端頭下端間距最好在50cm 以上；

    ( 5) T 梁張拉端頭間結構連續的混凝土應填加微膨脹劑；

    ( 6) T 梁端橫隔板最好加大尺寸，30～50cm 為宜；

    ( 7) T 梁底和蓋梁頂?shù)念A(yù)埋鋼板在T 梁吊裝完成后采用側邊四周焊接，焊接質量要求優，在焊接完成后必須采取防護防腐措施；

    ( 8) 橋臺處T 梁與搭板現澆層形成橋面連續。

    5 .體系優點

    對高墩中大跨度多聯跨的簡支結構而言，如40m 跨徑T 梁，墩高大于30m 的2 聯或多聯跨橋，采用預制簡支T 梁將墩梁固接形成連續剛構體系，結構簡潔安全合理、施工簡單方便、造價經濟節省、工期短，優點明顯：

    ( 1) 聯跨長，伸縮縫少，行車平順、高速、舒適；

    ( 2) 墩梁固接，節省了支座，用高墩的柔性適應順橋向的水平位移，墩梁固接的約束，有利于高墩的穩定和受力；

    ( 3) 不需設計臨時支座，體系轉換方便；

    ( 4) 墩頂負彎矩區采用鋼筋混凝土，施工工序少，施工快捷、方便；

    6 .結語

    高速公路(粵境段)于2003 年底進行設計，2005年8月竣工， 同年12月底通車，施工時間不到一年半。該墩梁固接連續- 剛構橋在確保結構安全的前提下，簡化了固接形式，墩梁固接處采用鋼筋混凝土結構，降低了施工的技術難度，方便了施工，大大縮短了工期，增加了橋墩剛度和穩定性，提高了行車的舒適度，獲得明顯的社會、經濟效益。證明了該橋型在山區高墩橋梁中的應用是個理想橋型，也為國內類似的山區高墩橋梁設計提供了較好參考，值得大力推廣應用。
