(一)工程概況
某公路特大橋全長903．80m，其中主橋256m ，兩端引橋?yàn)?47．80m，主橋跨布置為48+2 X 80+48m連續梁。梁體為分離式單箱單室變高度變截面連續梁結構，箱梁頂板寬l6．5m，箱寬8．2m，梁高2．2～4．8m。本橋連續梁2～12#段采用掛籃懸臂灌注法施工，采用曾在某跨江雙線鐵路大橋施工中使用的LGL120型菱型掛籃，由于橋梁結構尺寸不一致，該LGL120型菱型掛籃需經改造設計才能應用于本橋施工。
(二)既有L6L120型菱形掛籃結構
每個菱形掛籃由主縱桁梁、行走系統、底籃、后錨系統共四部分組成，自重45．6t(包括底模和側摸)，適應連續箱粱橋型外形尺寸為9．5m(寬)×5．1m(高)，設計懸臂灌注荷載為120 t，一次澆注長度為4 m。
1．主縱桁梁
主縱桁梁是掛籃的主要承重結構，桁架分兩片立于腹板位置，其間用工字鋼組成平面連接系。每片桁架主行桿件均用2片200mm槽鋼組焊而成，節點處用20ram節點板和M12螺栓連接。前梁由1片800mm工字鋼組焊而成，中梁由120ram槽鋼與鋼板組焊成的1．2m高桁架。
2．行走系統
行走系統為液壓走行系統，走行軌道為500mm工字鋼，每邊2片置于腹板位置。掛籃前后車以反扣輪的形式沿軌道頂板下緣滑行，不須加設平衡重。液壓缸分為后拉油缸、行走油缸、千斤頂油缸，每側各一個，6個液壓油缸和泵站之間全部用軟管相連。
3．底籃
底籃直接承受懸澆梁段的施工重量， 由下橫梁和底?？v梁及吊帶組成。前吊帶的作用是為底模平臺提供前吊點，承受約50％的掛籃荷載。后吊帶從箱梁的底板預留孔中穿過，下端與底模平臺相連，上端2臺千斤頂和扁擔梁支撐在箱梁底板頂面上。后吊帶承受約50％掛籃荷載并將其傳給箱梁底板。吊帶采用32ram精軋螺紋鋼筋。底模縱梁采用430ram工字鋼，橫梁采用560ram工字鋼。
4．后錨系統
后錨系統由下拉缸、錨固梁、后車組成，錨固采用雙錨：一種是通過梁體腹板內的豎向預應力鋼筋與走行軌相連，同時通過下拉裝置將掛籃與走行軌相連；另一種是直接利用梁體腹板內的精軋螺紋鋼直接與掛籃相連。
(三)掛籃改造設計
某施工方現有上述LGL120型菱型掛籃，曾在某跨江雙線鐵路大橋施工中使用，結合本公路特大橋的結構尺寸，對LGL120型菱型掛籃進行改造設計，應用于本橋施工， 以充分利用既有施工機具，節省施工成本。
1．懸澆部分箱梁結構對照分析

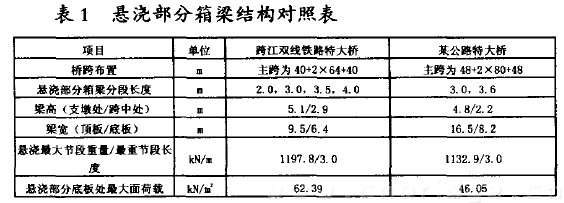

兩橋均采用單箱單室變高度變截面連續梁，其結構尺寸對照分析見表1：
從上表可以看出，跨線公路大橋的懸澆箱梁長度、高度及面荷載相對比跨江鐵路大橋的要小，但其寬度比跨江鐵路大橋的箱梁要寬，因此，原掛籃的長度、高度滿足跨線公路大橋的懸澆要求，但其寬度不滿足要求，需對原掛籃橫橋向構件接長、加固。
2．掛籃改造
根據對比分析，由于公路特大橋箱梁底板和翼緣板寬度比跨江雙線鐵路特大橋要大，需對掛籃進行如下改造：
(1)主縱桁梁
① 對主縱桁梁的下列構件需要加長加固：前梁(工字形結構，高800mm，寬300 mm，翼緣板為厚20 mm的Q345鋼板，腹板為厚12 mm0345鋼板)接長I．6m。接長時，先從中部將前梁斷開，再將接長的1．6m長等截面、同材質的工字形結構用法蘭盤連接，法蘭螺栓采用20Φ28，法蘭盤采用δ=16 mm厚的鋼板肋條加強.
?、?中梁(桁架結構，上下弦桿采用槽鋼2[12．6組焊成的箱形結構，斜桿采用槽鋼[12．6及6 mm鋼板組焊成的封閉箱形結構，桁架共3節，每節長i．82 m)接長I．6 m。接長時，將桁架一端的插銷取消，采用與原結構相同的綴板聯結，端部I．067 m長下弦桿取下后仍放在端部，增加一根1．82 m長的下弦桿、1．6 m長的上弦桿及一根1．4 m長的斜桿，接長段長1．6 m.
③側架(桁架結構，高0．88m，上下弦桿采用16 mm鋼板組焊成的封閉箱形結構，斜桿采用槽鋼[10，豎桿采用槽鋼[18)接長2．4 m。接長段兩端設置法蘭盤，分別與中粱和側架相連。法蘭盤尺寸為0．28mX0．28m，采用12由22螺栓聯結.
④8
# 、l7
# 、2l
# 防風桿原設計為角鋼80×80×8，接長另采用角鋼80×80×10。
?、?另為增強主桁的橫向穩定性，在掛籃停止走行后，用5t的手鏈葫蘆將兩片主桁拉緊。
(2)對走行系統不必進行改造。
(3)底籃
前、后下橫粱(采用工字形結構，高560 mm，寬200mm，翼緣板為厚16 mm的Q235一A鋼板，腹板為厚10 mmQ345的Q235一A鋼板)均接長1．6m。接長時，先從中部將橫梁斷開，再將接長的1．6m同材質的工字形結構用法蘭盤連接，法蘭螺栓為10 Φ26，法蘭盤高度為760 mm，寬度為220mm，加勁肋及支點處加強處理按照原設計。
此外，底縱梁二(25 工字鋼結構)需要增加3根：底板模板(6=8mm厚鋼板)需要拓寬1．8 m；底架的斜拉角鋼需要相應延長；橫橋向的底籃下工作平臺需要延長1．8m。
(4)后錨系統
后錨點原設計采用4根Φ32精軋螺紋鋼，本橋采用6根由25精軋螺紋鋼，施工時，預埋在混凝土中長度為1．80m，外露0．20m，底端設錨墊板和螺帽，上部采用連接器接長錨固后錨梁。
改造后的掛籃增加重量約5噸，每個掛籃重量為50．6t。
(四)掛籃結構的檢算和現場試驗驗證
1．掛籃整體結構的檢算
掛籃結構的檢算利用大型通用有限元分析程序superSAP對掛籃進行應力和變形分析。
有限元計算時是在掛籃的前吊點的橫梁上施加的橫粱自重、一半澆筑重量、底架和上平臺一半重量外荷載，掛籃主桁重量和截面模量程序自行加載和計算，計算模型.點是后部錨固點，簡化為自由鉸支座；中部B點為運行器支承點，簡化為固定鉸支座；前部C點為外加荷載。
計算結果為：中部B點單側支承反力R
B=96．8t
后部A點單側錨固力R
A=52．8t
前端C點最大饒度δ
C=17．3mm
主桁的最大應力發生在后拉桿，最大應力
δ
MAX=106．7MPa<[δ]=180 MPa
主桁的穩定性大于5．0，滿足要求。
2．接長桿件檢算
接長桿件除驗算其強度及剛度外，還需要對連接處螺栓進行檢算。
(1)前梁
前梁的計算模式及受力情況,連接螺栓采用20Φ28，此處螺栓承受拉力，受力最大處螺栓需滿足下列條件：
經計算前粱的強度、剛度及連接螺栓計算均滿足要求。
(2)側架
側架的計算模式及受力情況，連接螺栓采用12Φ22，此處螺栓除承受拉力外還承受剪力，受力最大處螺栓需滿足下列條件：
經計算側架的強度、剛度及連接螺栓計算均滿足要求。
(3)前、后下橫梁
前下橫梁和后下橫梁采用相同截面的工字鋼，但前下橫梁吊點少于后下橫梁，故此處只對前下橫梁)計算分析。前下橫梁的連接螺栓為10Φ26，承受拉力和剪力，螺栓計算公式同側架。
經計算前下橫梁的強度、剛度及連接螺栓計算也滿足要3．試驗驗證為確保懸臂灌注施工安全，檢驗掛籃受力狀況，必須測定掛籃彈性及非彈性變形。在掛籃使用之前進行荷載試驗，掛籃荷載試驗分為檢驗菱形架受力狀況的菱形架預拉試驗和檢驗掛籃整體受力狀況的等載試驗兩部分。
根據等載試驗結果，菱形架的塑性變形為5．2mm，在131t等效荷載的情況下菱形架的總體變形為22．7mm，減去塑性變形5．2mm，菱形架的彈性變形17．5mm，與理論計算17．3m相差不大。從試驗數據上可以看出在加載初期的塑性變形較大，加載到一定程度變形呈線形增長，即為彈性變形，表示塑性變形消除。在試驗過程中桿件和焊縫無變形和開裂現象。
驗過程中桿件和焊縫無變形和開裂現象。
(五)應用效果
1. 由于改造后的LGL菱型掛籃與原設計相比改動不是很大，增加的桿件不多，改造起來也比較容易，花費的成本不大。
2．改造后的掛籃功能基本沒有受到影響，菱形掛籃自重輕，在本橋施工中的利用系數達到了2．6。
3．掛籃結構簡潔，受力明確，加載后的實際彈性變形與理論計算值相差不大，確保了全橋的線形控制。
【參考文獻】
【1】GBJ17—88鋼結構設計規范ls】．
【2】王慧東．義鳥經發大橋掛籃設計與加工U】．鐵道標準設計。2001(4)．
【3】辛明林．TLE 型菱形掛籃設計及應用U】．鐵道標準設計，2005(7)．
【4】魏賢華．菱形掛籃設計與施工U】．橋梁建設，2005(1
