廣州市海南互通立交橋?qū)儆跂|南西環高速公路，其主線橋位于R=1 500 m 的圓曲線上，在與F匝道橋相接處跨越廣中大道，與廣中大道的斜交角度約為30°，廣中大道位于廣州市繁華地帶，交通量很大，施工不得影響它的正常運營。
由于F匝道橋(F匝道橋橋上縱坡為5%，并且緊鄰收費站)的限制，致使降低此處主線橋的橋面高程顯得特別重要，不僅可以使F匝道橋線路順暢，不必為下坡而額外展線，而減短橋長，降低工程造價，而且可以減小收費站的縱向坡度，滿足規范及使用要求。
這就要求此處應采用低高度的橋梁結構，且橋下凈空不能太大。在此處如果采用較小跨度的斜交預制吊裝簡支梁方案，雖然設計和施工均比較簡單，但必須在橋墩處設置斜交長蓋梁，這在大城市的繁華地帶顯得非常丑陋，是首先應該被否定的方案；如果采用大跨正交簡支梁方案，則跨度必須增大很多，橋梁結構的梁高必然增大，抬高橋面高程，而且主線橋的工程造價也要大大提高；如果采用較小跨度的現澆連續梁方案，則必須要有支架，橋下凈空又要增大很多，從而抬高橋面高程。在實際設計中綜合預制吊裝與支架現澆的特點，采用預制和現澆相結合的方案，形成預制．現澆連續梁。這樣，既降低了橋梁的結構高度，取消了施工高度，滿足了路線交叉設計的要求，又沒有斜長蓋梁，對廣中大道的交通影響很小。
1 .設計方案及分析模型

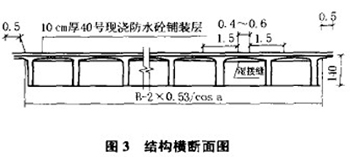

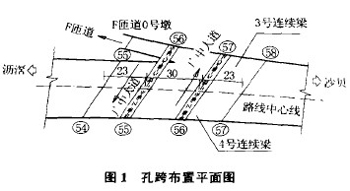

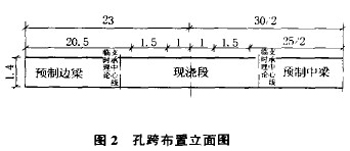

a．橋型方案。該段橋梁結構采用(23+3+23)m的斜交預制．現澆連續T梁，如圖1、圖2及圖3所示。整個結構由四部分組成：預制T型梁；現澆T型梁(含墩頂直接支承的隱形蓋梁)；T型梁間濕接縫；橋面現澆層及防撞墻。邊跨預制梁長20.5 cm，中跨預制梁長25cm，橋墩頂處2.0 m寬隱蓋梁與兩側各1.5 m主梁組成的現澆段長度共計5.0 m。預制邊跨梁的吊裝重量為24.0 t，預制中跨梁的吊裝重量為29.0t。
預制T型梁的布置間距為1.9～2.1 m，預制梁頂板寬度為1.5 m，預制梁高1.4 m，腹板厚度18 cm，在梁底成馬蹄形，腹板在端頭2.7m的范圍內漸變到44 cm，這樣處理，既有利于結構受力要求，又有利于處理預制梁段與現澆梁段之間的連接問題。為了適應變寬橋面，在梁間設置0.4～0.6 m的變寬濕接縫。
10 cm厚的橋面混凝土鋪裝層既可以增強橋面板的局部受力要求，又可以增強各片梁之間的聯系。
b．施工步驟。① 地面場地制作預制T型梁段；② 墩位處搭設支架，在夜間車流較小時，把制作好的預制T型梁段吊裝到支架上；③ 在支架上設模板現澆蓋梁及T梁部分，與預制T梁形成整體；④ 待現澆混凝土的強度達到設計強度的95%后，拆除支架；⑤ 現澆T型梁間濕接縫；⑥ 現澆橋面層及防撞墻。預制梁段與現澆梁段之間的接頭施工要按新老混凝土的連接要求操作。為了消除混凝土的收縮影響，宜在現澆段混凝土中加入適量膨脹劑。
c．計算分析模型。結構的分析計算應模擬施工的全過程，所以計算分析過程和施工步驟一致，整體計算具體見圖4。① 將預制梁吊裝架設在支架上，其受力狀態為簡支梁的受力狀態，支承點為臨時支撐線；② 在支架上澆筑現澆段，當約束(支架)未拆除時，預制梁的內力不發生變化(混凝土的收縮和徐變內力很小，此處暫不考慮) 現澆段內無內力。此時，結構體系雖然發生改變，由多跨簡支梁變成連續梁，但結構的內力不發生變化。③ 拆除臨時約束(支架)，在這個階段，已形成的連續梁內力進行重分布。重分布后連續梁的內力與一般連續梁的內力不同。該連續梁在二期恒載及活載等其它荷載作用下的受力模式與一般連續梁的受力模式相同，這些荷載在連續梁內產生的內力也與一般連續梁產生的內力相同。
以上各個階段產生的內力可采用線性疊加的方法計算而得。
2. 預制一現澆連續梁受力特點的討論
為了討論的方便，假定一個邊跨為 ，中跨為2L的三跨連續梁，其現澆段長為2 x，邊跨預制長度為L(zhǎng)-x，中跨預制梁長為2L-2x；假定臨時支承就在預制段與現澆段相接的斷面上；假定梁的抗彎剛度全橋相等。

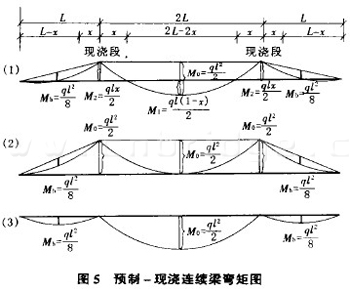

在一期恒載作用下，該預制一現澆連續梁的彎矩圖如圖5(1)所示?？梢?jiàn)，墩頂和跨中彎矩與現澆段長度x有直接關系?，F(xiàn)澆段長度x越長，則墩頂彎矩越大，跨中彎矩越小，當x= L時，即預制段長度為0，墩頂彎矩達到最大值
ql2 /2，跨中彎矩達到最小值0，成為懸臂法施工的連續梁彎矩圖，如圖5(2)所示；反之，現澆段長度x越短，則墩頂彎矩越小，跨中彎矩越大，當x=0時，墩頂彎矩達到最小值0，跨中彎矩達到最大值
ql2/2，成一般意義上先簡支后連續的連續梁，如圖5(3)所示。在預制段與現澆段相連接的斷面上，彎矩很小。
在二期恒載及活載等其它荷載作用下，連續梁體系轉換已經完成，結構的受力模式與一般連續梁相同，所以受力特點也完全相同。
3 結論
a．本連續梁采用預制與現澆相結合的施工設計方案，兼有預制和現澆的特點，各取所長，不同于一般的先簡支后連續結構。把橋面高程在滿足運營要求的前提下，降底到了最低的高度；在跨廣州市廣中大道的橋墩墩頂避免了長斜蓋梁；施工方便，最大起吊重量只有29.0 t，支架的數量不大；在施工過程中對橋下所跨越道路的正常運營干擾較??；對于斜交的連續梁，這種方式可以減小斜交的影響。這種預制．現澆連續梁不失為一種提高橋梁適應性的一個探討和嘗試。
b．預制梁段與現澆梁段的長度可以根據施工場地的具體情況進行調整；還可根據其受力特點進行調整。
c．由分析計算可知，預制梁段與現澆梁段連接處斷面在一期恒載作用下的彎矩值很小，這與一般連續梁的受力特點不同。但在 二期恒載及活載等其它荷載作用下的受力特點與一般連續梁完全相同。
d．臨時支承線的位置對連續梁最終的內力影響很大，在施工中應嚴格要求，準確就位；但這種誤差又不可避免，應在設計中充分考慮這個影響因素，給出最大誤差限值。
e．預制梁段與現澆梁段的連接設計是該連續梁設計中的關鍵構造之一，設計時應適當提高安全系數。該處屬局部構造，提高安全系數后增加工程量不多。
f．對于斜交橋，現澆段越短，連續梁的斜交效應越小。
g．預制梁采用T型梁形式，可以降低工程造價，但在外形上仍感覺不及箱梁。預制梁采用小箱型梁，還可進一步降低梁高。在此處采用鋼梁也不失為一個有效的方案，但工程造價會更高一些。
