BIM 軟件(包括 AECOsim Building Designer 和 ProjectWise)能夠在項目各專業和利益相關者之間實現無縫信息共享與協作
展望高度復雜的大型項目
聯合承包公司 (CCC) 隸屬于由 TAV、CCC 和 Arabtec 三家公司組成的 TCA 合資企業 (TCA-JV)。該公司贏得阿布扎比國際機場中心航站樓項目合同，負責建造這個耗資 30 億美元、占地面積 700 萬平方英尺的項目。中標的同時，公司也必須滿足客戶的一個重要要求：利用完全由 BIM 驅動的方案，完成此設計/建造項目。“客戶要求在一個 BIM 平臺上運行此等規模和復雜程度的項目，以使所有利益相關者均可共享信息、展開協作，這對我們來說尚屬首次”，CCC 負責 IS 自動化和工程項目 BIM 的經理 Issam El-Absi 說道。為了滿足這一要求，TCA-JV 選擇 Bentley 軟件來實施 BIM 解決方案。

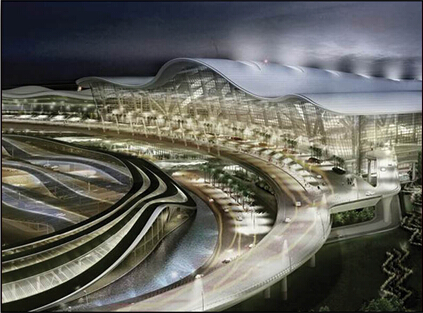

客戶對新中心航站樓項目寄予厚望，其愿景令人振奮。項目囊括整個航站樓的設計與建造，包括客運設施、貨運設施、免稅店以及餐飲設施，年接納客流量高達 4 千萬人次。新穎的 X 形航站樓將位于兩條跑道之間，這使得設計和建造尤為困難。 El-Absi 說：“客戶還希望采用斜靠式鋼拱支撐其穹頂，使得建筑空間寬敞無柱，從而營造出開放輕盈之感。該建筑結構的設計和形狀極為復雜，為工程、施工和采購帶來了諸多異乎尋常的挑戰。”
鑒于項目的復雜程度和規模，客戶阿布扎比機場 (ADA) 要求承接合同的主承包商為所有專業(包括分包商和制造商)制定一個綜合的 BIM 解決方案，并對其進行溝通和共享。具體而言，總承包商必須支持：
˙ 工程與設計 - 包括碰撞緩解、設計協調、RFI 系統和施工圖;
˙ 項目控制和規劃 - 包括掙值和 4D 研究;
˙ 合約和工料測量 - 包括工程量統計和測量;
˙ 制造 - 包括數字化制造;
˙ 實際建造和移交 - 例如設施管理。
˙ 其他領域 - 包括站點物流、臨時安裝、腳手架和模架。
使用 BIM 驅動流程將有助于加速整個項目生命周期內項目的交付，最終將風險降至最低，確保項目成功完成。

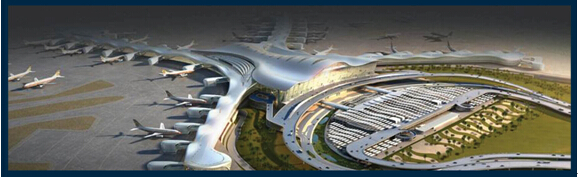

(圖)阿布扎比國際機場中心航站樓項目，BIM 的使用確保了 TCA-JV 的施工能力，節省了時間、金錢和精力
依托 Bentley 值得信賴的 BIM 技術
TCA-JV 因其多年借助 BIM 完成大型復雜項目的經驗被選為該項目的總承包商。El-Absi 說：“我們的 BIM 部門 17 年來一直使用 Bentley 軟件來為客戶的項目打造我們自己的 BIM 環境。對于該項目，我們決定整合我們的知識和多年的經驗以及我們實施的所有系統，來向 ADA、業界及我們公司證明，自 1997 年以來 BIM 是值得我們花費時間和金錢來給予長期關注的”。
雖然 TCA-JV 未曾應用 BIM 環境來完成此等規模的項目，但是管理層知道，Bentley 軟件能夠管理這樣的大型項目。TCA-JV 將 Bentley 的綜合軟件產品用于建筑項目的協同設計和多專業工程、施工和交付以滿足項目的大部分需求。El-Absi 指出：“我們可以自定義 Bentley 軟件以支持 CCC 工作流并與我們的內部系統和項目控制應用集成。Bentley 的解決方案還具有數據互用性，支持 Bentley 的 i-model 格式，我們可利用該格式促進其他 BIM 解決方案和利益相關者之間的數據交換/信息共享。Bentley 還提供了強大的量化引擎，用于捕獲和管理項目范圍并創建材料統計”。
實施 BIM
除了集成 Bentley 和內部 BIM 系統來創建單個解決方案之外，TCA-JV 還重點關注了實施 BIM 的其他方面，包括為每個分包商創建交易專用電子數據交換 (EDI) 文檔，以便與 BIM 系統實現無縫數據交換。El-Absi 解釋道：“每個分包商和利益相關者必須遵守我們的 EDI 要求，這樣我們可以獲取每個人的信息并將其置于我們的 BIM 環境中，然后對其整合，繼而解決數據互用性和數據交換問題。”
TCA-JV 還定義了對象命名慣例來系統化整個項目的資產命名。“我們必須確保航站樓設計和施工中所用的每個組件都有唯一的標識符，這樣可以在整個 BIM 系統中傳達與給定組件關聯的所有特性、屬性及其他信息(包括部件號、供應商和成本)。”
借助 ProjectWise 進行高效協作
“我們使用 ProjectWise 這個強大的系統來容納所有 BIM 相關項目信息，同時對其進行管理、保障其安全并將其高效地分發給利益相關者。ProjectWise 是提取工程量、管理工程量、索賠和溝通問題的唯一平臺。”El-Absi 解釋道。此軟件的核心功能還使 TCA-JV 能夠組織其建模環境和 BIM 生產環境，與集成在同一工作流內的利益相關者就模型問題進行溝通。這便確保了參與該項目的所有人，無論處于哪個階段、身處何地，均可輕松訪問最新模型和其他數據，同時保證其獲得正確的文件。
ProjectWise 通過支持并強制實施校審過程，使得利益相關者之間能夠高效協作，該過程簡化了轉接并跟蹤了所有校審、注釋和更改的狀態，從而將關鍵 RFI 的周期從 28 天縮短到兩至七天。
BIM 工作流與 AECOsim Building Designer 的結合使用，實現可觀的投資回報
ProjectWise 中包含的數據與其他工程系統緊密集成，用于驅動所有其他 BIM 流程。例如，利益相關者利用 AECOsim Building Designer 進行三維建模，使用三維模型中嵌入的數據進行了高度準確的材料統計。“該方案為工程量估算團隊節省人力達 90% (從 60 人縮減至 6 人)”，El-Absi 如是說。BIM 工作流還減少了制作施工圖所需的工時。“僅僅一個砌塊區域的施工圖制定就可節省 119 天和 6.5 萬美元。而這僅僅是在一個專業的一個區域使用該技術所帶來的投資回報。該項目大約有 120 個區域。”El-Absi 補充道。
同樣，借助 AECOsim Building Designer 和 Bentley Navigator，團隊可以提取 ProjectWise 的文件中的數據并執行自動碰撞檢測(客戶要求在審核并最終確定文件之前進行碰撞檢測)以及設計協調。BIM 工作流的使用所實現的投資回報是非?？捎^的。僅僅一個專業(解決了外墻和其他專業之間的沖突)，TCA-JV 就節省了 100 多萬美元和 5.1 萬個工時。另一個案例中，鋼結構進度和施工及設計協調過程中，TCA-JV 僅僅通過消除一個重要碰撞便節省了大量資金和 900 個工時。
預測施工進度、物流和資源要求
BIM 的優勢在施工中也得以體現。例如，利用 ProjectWise 中的信息，施工團隊可以預測施工進度、實施物流研究并驗證資源要求。
曾有這樣一個案例，施工團隊進行物流研究后表示 TCA-JV 一年中必須額外采購 5 個塔式升降機，這可是一筆不小的投資。但在采納這一建議之前，TCA-JV 通過 4D BIM 模型驗證了該研究。“我們發現這些升降機最多只有 20% 的能力在一年中得到使用，”El-Absi 補充道。“基于這一信息，我們決定不投資任何升降機，因?yàn)槲覀兛梢酝ㄟ^(guò)其他方式滿足項目要求。”例如，TCA-JV 使用了現有的移動升降機和塔式升降機來完成必要的工作。
而且，還使用了 4D BIM 模型來準確預測完成任務所需的時間，以便施工團隊可以更好地協調資源和承包商。例如，規劃師可以使用這些模型中嵌入的數據來對任務進行最佳排序以消除瓶頸。在一個實例中，BIM 工作流用于推動和管理復雜的接口協調流程。這消除了成本高昂的工期延誤、返工以及利益相關者之間的索賠事宜。在另一實例中，利用 BIM 工作流，施工進度不再需要漫長的審核周期。El-Absi 解釋道：“我們能夠準確模擬施工進度，讓所有人就施工的可行性達成一致，在會議中便可實時解決這些問題。這是一個非常重要的優勢。”
驗證 Bentley 的 BIM
該項目驗證了 CCC 在項目伊始所了解的內容：Bentley 軟件可以支持大型項目的綜合 BIM，并帶來超乎尋常的投資回報。當被問及他們?yōu)槭裁催x擇 Bentley 解決方案時，El-Absi 說：“我想用五個詞描述 Bentley 解決方案 BIM：強大、可擴展、集成、可自定義且可協作。我未提及文件格式的有效期，能夠使用多年前創建的文件很重要;這些可量化的結果驗證了我們?yōu)槭裁匆恢蓖顿Y Bentley 的 BIM 解決方案”。
感言摘錄
“我們可以自定義 Bentley 軟件來支持我們的工作流并與內部系統和項目控制應用集成。Bentley 的解決方案還具有數據互用性，支持 Bentley 的 i-model 格式，我們可利用該格式促進其他 BIM 解決方案和利益相關者之間的數據交換/信息共享”。
