一、概況
1、工程概述
本橋位于佛山市禪城區南部，跨越東平河，是佛山市中央組團新城區的重要橋梁。
本區年平均氣溫較高，夏季炎熱，冬季溫和，歷年平均氣溫：21.8℃；年平均降雨量：1702.5mm。
根據鉆探資料，場地的基巖為第三系（E）強風化～未風化泥巖、泥質粉砂巖、粉砂巖、細砂巖。微風化巖石單軸極限抗壓強度平均值Ra=10.5MPa；未風化巖石單軸極限抗壓強度平均值Ra=20.2MPa。
場區基巖以上的覆蓋層主要由松散～稍密的素填土；流塑淤泥質土、軟塑～可塑狀亞粘土、松散狀粉細砂、可塑～堅硬狀殘積質亞粘土等組成，依據《公路工程抗震設計規范》（TJT004-89）劃分，綜合判定場地土的類型為Ⅳ類場地土。
2、技術標準
?。?）、道路等級：城市主干道Ⅰ級（雙向八車道）；
?。?）、設計車速：主線60km/h；
?。?）、橋梁縱坡：主橋最大3.5%；雙向橫坡1.5%；
?。?）、橋梁寬度：凈2×15m車行道，凈2×6m人行道，全橋?qū)?8.6m；
?。?）、設計荷載：汽車—超20級，掛—120級；
局部構件用城—A荷載標準驗算；
人群荷載按規范取值；
?。?）、設計風速：27.9m/s（離地10m，頻率1％，10分鐘平均最大風速）；
?。?）、通航凈空：通航凈高大于18m，雙向通航孔凈寬180m；
?。?）、設計水位：6.65m（頻率1/300），最高通航水位5.55m（頻率1/20）；
（9）、基本烈度：6度（主橋按7度設防）
二、主橋結構
橋型采用了造型別致、線形優美的組合體系，主孔跨徑300m、邊跨跨徑為95.5m的鋼拱—連續梁協作體系橋，如圖1所示。

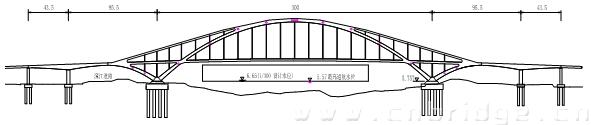

圖1 橋跨總體布置圖（單位：m）
1、主跨拱圈
主孔跨徑300m（計算跨徑292.9m），主拱圈采用計算矢跨比為1/4.55、拱軸系數為1.1的懸鏈線。全橋拱肋均采用箱型截面，箱寬1.2m，橋面以上拱肋截面高3.0m，橋面以下拱肋截面高3.0～4.5m；拱頂段主、副拱肋合并，截面高7.2m～4.0m；副拱肋線形為直線——圓曲線的組合線型，拱肋截面高2.0m，如圖2所示。

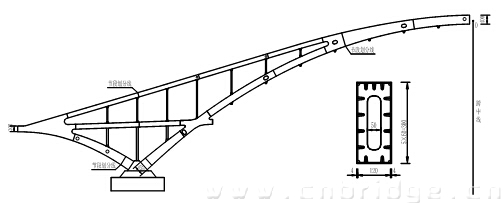

圖2 拱肋一般構造圖（單位：cm）
主拱肋每隔兩個吊桿（或立柱）間距，設一道?1420×2240×20mm的異型管式橫撐（圖3），拱頂處為了減少空中安裝，對稱跨中線分設兩根?1420×20mm的管式橫撐和600×12mm的管式平連。
2、邊跨拱圈
兩岸邊跨半拱為凈跨徑49.1m、凈矢跨比1/6的拋物線。拱肋截面高由3.0向4.5m漸變，其端頭與系桿箱、副拱肋合并。
邊跨拱肋箱寬為1.2m，箱內灌注C40混凝土，鋼箱與混凝土間采用縱向加勁肋上開孔成為PBL抗剪器的錨固連接。拱上采用1.2×0.8m“H”字形截面的鋼立柱，設?820×20管式橫撐（圖3）。

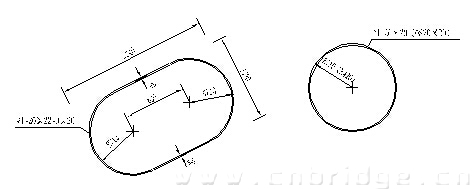

圖3 管式橫撐構造圖（單位：mm）
3、橋面梁及橋面板
橋面梁由三道主縱梁（即鋼系桿）、兩道次縱梁和主、次橫梁組成格子橋面梁； 格子梁上設置8mm厚鋼板，再現澆12cm厚鋼纖維混凝土，形成鋼—混凝土組合橋面板。橋面格子梁間的全部構件采用高強螺栓連接。

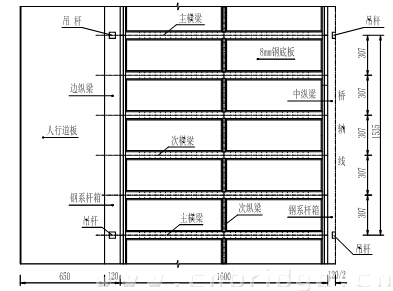

圖4 橋面格子梁的構造圖 （單位：cm）

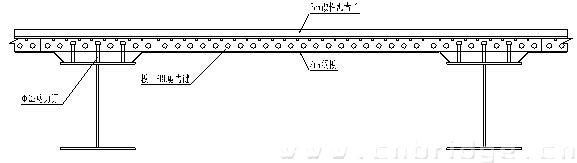

圖5 橋面板的構造圖
4、鋼吊桿及鋼系桿

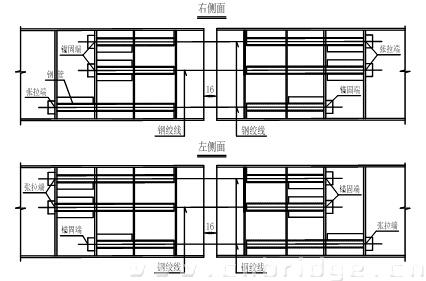

圖6 鋼系桿合龍裝置構造圖（單位：mm）
橋面三道縱梁既為橋面主縱梁，又為平衡拱圈水平推力的系桿。其箱型截面尺寸采用1.2×2.2m。兩岸鋼系桿之間，在主跨跨中設置張拉合龍接頭，張拉鋼系桿合龍接口上的鋼絞線，合龍鋼系桿，如圖6所示。
吊桿、上立柱、下立柱采用“H”形截面，與主、副拱肋及鋼系桿同寬為1.2m，吊桿與拱肋、鋼系桿通過高強螺栓拼接連接。全橋鋼吊桿、上立柱腹板均合理設計了孔洞，提高橋梁抗風性能示（如圖7）。
圖7 吊桿構造圖（單位：mm）
5、鋼—混凝土過渡接頭
兩岸邊跨預應力混凝土連續梁與主跨拱肋的連接,因兩岸連續梁為五肋,主跨拱圈為三肋,其中有兩肋無法與拱肋對接，因此,連接段接頭設置了加強端橫梁，使連續梁縱肋與鋼拱肋及兩者橋面板均為固結連接,如圖8所示。

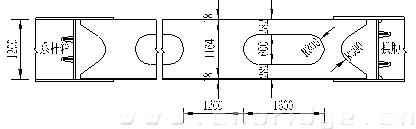

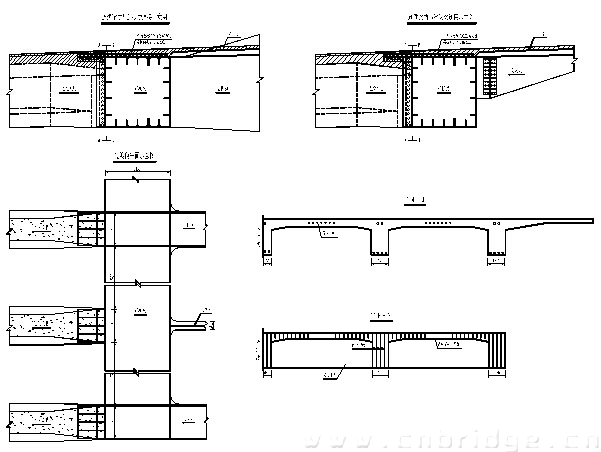

圖8 鋼—混凝土過渡接頭一般構造圖（單位：mm）
6、鋼結構防腐設計
根據橋位處自然氣候等條件形成的腐蝕環境，設計結構的防腐方案如下：
硅酸鋅車間底漆（20μm）+醇溶性無機富鋅漆（75μm）+環氧封閉漆（25μm）+環氧云鐵（100μm）+丙稀酸聚氨脂面漆（2×50μm，工廠與工地各一道），干膜總厚度為300μm。
鋼箱內部采用硅酸鋅車間底漆（20μm）+環氧富鋅底漆（75μm）+環氧面漆（100μm）涂裝，再封閉鋼箱的防腐方案，干膜總厚度為175μm。
高強螺栓連接摩擦面采用噴鋁處理，金屬表面處理等級Sa3.0；鋼結構出廠前抗滑移系數大于0.55，鋼結構架設前抗滑移系數大于0.45。
7、施工方案設計
采用了先在兩岸低支架臥拼拱肋，而后先豎轉主拱再平轉合龍的施工工藝。
?、佟⒇Q轉設計
為保證施工進度和降低工程造價，提出了在主跨拱肋拱腳處設置豎轉鉸、采用提升塔提升就位的豎轉施工方案，如圖9所示。

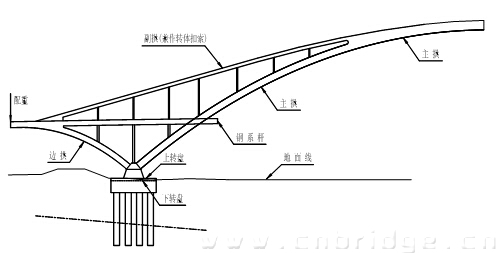

圖9 豎轉施工過程示意圖
②、平面轉體設計
主跨拱圈由主拱及副拱組成，這種設計體系中的副拱便起到半跨轉體時平衡主、邊跨的扣索作用，同時，由于邊跨拱圈設計為鋼—混凝土組合結構，相對較重的邊跨，在平面轉體時成為平衡主跨的平衡重，如圖10所示。

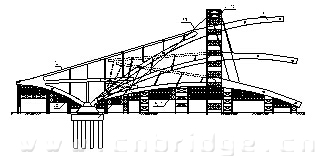

圖10 平面轉動體系一般構造圖

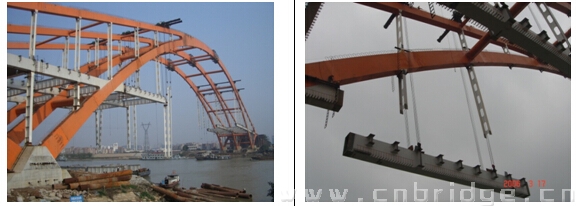

圖11 利用已成拱圈安裝吊桿、系桿
三、大橋主要技術特點和創新點
1、根據橋位地形特點，主橋為預應力混凝土連續梁與鋼—混凝土組合拱的協作的混合體系；拱橋由主拱、副拱與邊拱共同形成組合結構體系；具有創新性。
2、引用既有理論，依據試驗測試數據成果和實橋驗證，提出了鋼—混凝土組合結構適用計算方法，具有前沿性。
3、合理地采用了鋼—混凝土組合結構：主橋橋面板、邊跨連接過渡接頭、PC鋼箱混凝土端橫梁、鋼箱混凝土邊拱肋等組合結構，通過模型試驗和實橋驗證，提高了結構整體剛度，具有科學性、合理性和先進性；設計采用了鋼系桿、鋼吊桿和管式橫向聯系，空透性好，造型美觀，為全橋等壽命構件。
4、鋼與混凝土共同工作性能檢測手段—光纖光柵監測系統，技術先進。 對“H”形鋼吊桿的風致振動效應開展了大比尺的模型試驗研究，證明了結構的合理性。
5、根據橋位特點和本橋結構特點，設計了新的豎轉、平轉施工工藝，技術先進，經濟性好，施工工期短，不影響通航。
6、完成的《橋梁檢查、養護及維修技術指南》，系統性強，具有指導性和適用性。
四、有關資料
橋名：廣東佛山東平大橋
橋型：鋼拱連續梁協作體系
跨徑：300m
設計單位：四川省交通廳公路規劃勘察設計研究院
施工單位：路橋華南工程有限工程公司

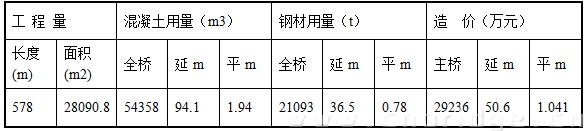

材料用量：見下表
附注：1、本橋全長為1472m，引橋為預應力混凝土連續梁橋。
2、本表為主橋經濟指標，未包含引橋工程經濟指標。
建成日期 2006年 9 月
