一、主要內容
1、項目概況
南盤江大橋位于G324盤百公路安龍至洪江段的南盤江上，1998年建成通車，全橋總長為477.23m，是連接廣西和貴州兩省的重要通道。大橋主橋為跨徑240m的鋼桁架懸索橋，引橋為無粘接預應力混凝土空心板。
主纜由19束91根Φ5高強鍍鋅平行鋼絲索股組成，直徑為240mm。
吊桿采用帶PE套的61Φ7高強鍍鋅平行鋼絲，間距6m，全橋共39對。
設計標準
?。?）設計荷載：汽車－超20級，掛車－120，人群3.0kN/m2
（2）橋跨布置：(18.5+24.1+3×20.5)m引橋+240m（懸索橋）+（4×20.5)m引橋
?。?）橋面全寬：1.0m(人行道)+0.5m（防護帶）+9m（機動車道）+0.5m（防護帶）+1.0m(人行道)
2008年相關單位對該橋進行了詳細的檢測，發現該橋存在以下問題：
加勁梁位置已經發生變異，主桁架高程縱橋向呈S形，高差較大；橋面橫向存在高差。結構在車輛荷載下振動、搖晃，人感不適。重要部件有較多（10%以內）中等缺損，次要部件有20%嚴重缺損，功能降低，進一步惡化將不利于重要部件，或影響正常交通。
結構整體靜力剛度滿足設計要求；鋼桁架目前的承載能力不滿足設計要求；本橋有車輛激發橋梁產生較大振動的可能。
目前大橋?qū)嵭薪煌ü苤疲辉试S小車通行。
二、結構量測

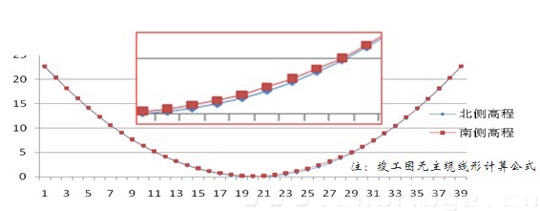

1、主纜線形測量
對比分析，南側主纜在L/4~3L/4區段較北側主纜線形高，跨中最為顯著，高差約為15.3cm。
單側對稱比較分析，以跨中為中心軸貴州側主纜較廣西側高，最大高差25.6cm。
三、 外觀檢測
1、主桁架外觀檢測

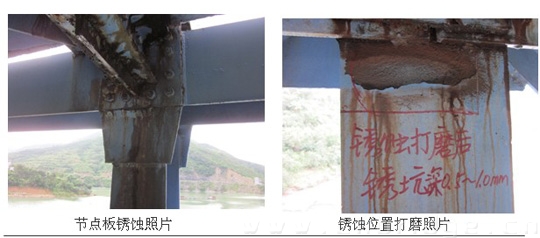

大量主桁上節點板銹蝕，80%中度銹蝕（銹坑深度0.6~1.2mm）。10%輕度銹蝕（防護涂層劣化，起皮、剝離）。吊桿位置的部分節點板螺栓缺失。
2、橫梁外觀檢測
橫梁上弦桿、上節點板銹蝕，銹蝕數量達到90%,現場施焊的焊縫質量較差。
部分上弦桿、腹桿及下弦桿表面，積泥較多。部分連接螺栓松動。下弦桿部分連接螺栓絲扣過短。
3、錨室外觀檢測
貴州岸：錨室上方橋臺底滲水，上方橋面邊板縱向接縫滲水，有鈣化結晶。邊板下緣局部鋼筋銹脹、露筋。滲水處于散索錨固處，下滲雨水滴在鋼絲束上。錨室濕度、溫度和露天環境基本一致。
廣西岸：錨室井蓋處有漏水，錨室表面有積水，散索錨固巖面有積水。錨室頂板近支撐處邊緣大量滲水。主纜下錨頭聯接器表面銹蝕，且表面有積水。巖錨處巖面有大量淤泥附在表面，未發現有開裂破損情況。錨室環境濕度很大，特別是南側錨室。這對結構防腐尤為不利。
4、主塔外觀檢測
?。?）、主塔在橋面以上塔身有大量網狀裂縫，橋面以下塔身有多條裂縫且滲水；
?。?）、主塔第一道橫系梁（橋面板處）底部有多條裂縫且滲水、泛堿；
?。?）、主塔塔身局部混凝土破損、露筋。
5、橋面系檢測
橋面鋪裝破損嚴重，特別是吊桿處，出現較多坑槽。橋面雨水下滲至鋼梁，造成橫梁銹蝕。伸縮縫被泥土雜物堵塞，止水帶破損，變形縫兩側距離不等，一端被擠死。人行道板拆除后，格槽內積水。主桁上弦桿槽內積泥、積水。
6、外觀檢測結論
?。?）主纜
南側主纜較北側高，同一主纜貴州側較廣西側高的趨勢，線形不對稱。
主纜在散索處已發生較為嚴重的銹蝕現象。主纜防護體系退化嚴重，主纜40%的防護面漆老化脫落，主纜最低點存在滲水現象。
?。?）吊桿

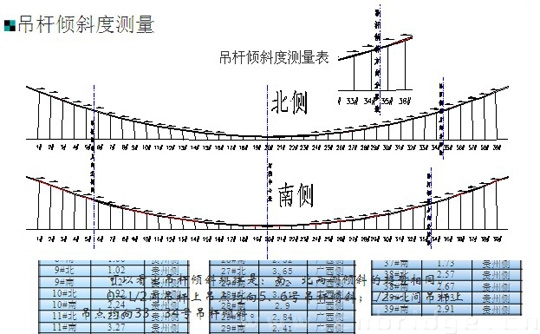

較多吊桿存在傾斜，傾斜度最大斜度達4.7%，吊桿傾斜造成吊桿在下錨頭處局部受力復雜。全部吊桿下錨點聯結部位表面銹蝕。25%的吊桿護套老化損壞。
?。?）加勁梁及橫梁

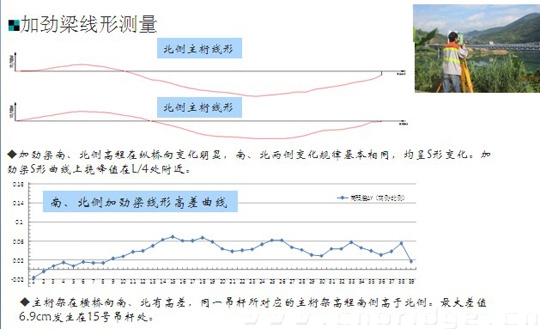

加勁梁線形發生變異，測量結果與08年檢測結構相吻合。加勁梁在豎平面內呈倒S波形曲線。
（4）主塔及索鞍

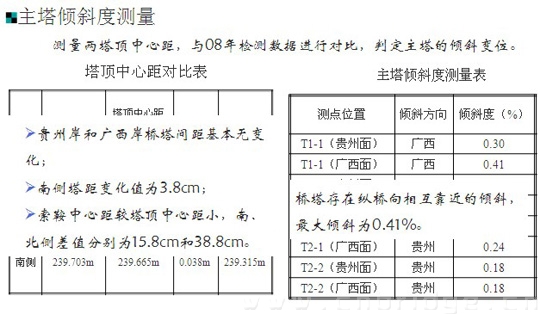

主塔未發生變位。主塔二次外包混凝土45cm。
貴州側主塔鞍座滑板破損，索鞍與鞍座（縱向跨中方向）抵死。鞍座錨栓螺母部分松動及缺失。
四、專項檢測

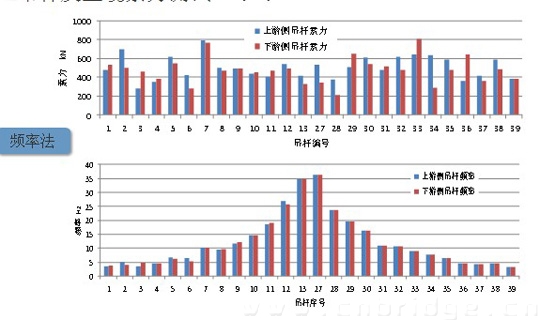

1、吊桿及主纜索力測試—吊桿
吊桿索力測試采取振動頻率法。對全橋26對吊桿測試（其余吊桿因長度過短無法完成頻率測試）；在用頻率測試索力完成后，又采取了張拉試驗，對全橋6根吊桿進行了張拉，并修正了用頻率法測試得到的吊桿索力。
吊桿及主纜索力測試—邊跨主纜
2、拉索體系檢測—吊桿
拉索體系檢測—主纜
拉索體系檢測—評估
防水性能：水可以從索鞍附近，吊索索夾滑移處，下預埋管內滲水進入索體；
廣西岸錨室進水沙，地錨無防護，銹蝕嚴重
貴州岸下游索股鋼絲銹蝕嚴重，大至2類腐蝕占1/3，3類腐蝕占1/3，4類腐蝕占1/3，鋼絲直徑最小4.5mm，主纜強度損失5%~10%
主纜最低點打開檢查，內部有銹蝕情況，強度損失5%以上
鋼桁架構件探傷—加勁梁銹蝕檢測
鋼桁架構件探傷—加勁梁焊縫探傷
鋼桁架構件探傷—加勁梁構件探傷
3、鋼桁架構件探傷—結論
?。?）縱向加勁梁及橫梁銹蝕較為嚴重，尤其是節點部位；銹蝕造成了構件和節點的有效截面積減小，建議在計算分析時對構件的有效面積進行適當折減（構件截面的有效厚度可減小2.5mm~3mm）；
?。?）縱向加勁梁的一級焊縫可以滿足要求；橫梁的現場拼接以及后加固節點的三級焊縫存在缺焊、漏焊、焊縫開裂、焊縫銹蝕等現象，對未存在上述損傷的三級焊縫進行了磁粉探傷檢測，未發現存在明顯的內部缺陷；
?。?）鋼桁架加勁主梁的主要損傷及問題為：
1) 節點銹蝕嚴重，節點翹曲；
2) 栓桿較短，構件連接多處栓接改為焊接以及由于施工誤差造成螺栓缺少等；
3) 主要受力桿件未發現明顯的損傷，但橫向聯系和橋面板由于構造的缺陷造成其相互接觸為點接觸，對主梁和橋面板受力、傳力不利。 。
五、 荷載試驗
1、靜載試驗—試驗效率
本次靜載試驗主要工況實際加載效率在0.86～1.02之間。各工況控制截面的試驗荷載效應與設計荷載效應對比如下表所示：
靜載試驗—加載車輛
靜載試驗—撓度測試
靜載試驗—應力測試
靜載試驗—吊桿索力測試
靜載試驗—試驗結論
2、撓度測試
在試驗荷載各加載工況下，主梁測試截面撓度校驗系數η＝0.68～1.00，校驗系數不大于1，說明本橋總體剛度基本滿足要求。
3、應力測試
在試驗荷載各加載工況下，主梁剛桁架主要測點應力校驗系數η＝0.45～0.92，殘余率0%～18%。應力校驗系數均小于1，且殘余率小于20%，表明結構承載能力基本滿足要求，但主纜安全儲備不滿足規范要求。
4、吊桿索力
在試驗荷載各加載工況下，吊桿索力校驗系數η＝0.74～1.09。L/8跨右側10號吊桿索力校驗系數η＝0.99～1.09校驗系數較大，吊桿在試驗荷載作用下存在索力分布不均的情況。
5、其它觀測
對整個試驗過程嚴格監控，跨中L/2跨三級加載過程中發現貴州岸主塔伸縮縫處橋面大幅上翹，伸縮縫間摩擦發出異響，在N4號車行駛至距預定加載車位置15m處時停止加載，說明該位置伸縮縫不滿足橋梁正常使用要求。其余未發現結構有較大變位、振動或聲響等異常響應，測試數據正常。
6、試驗過程中，主塔及橋面板未發現新增裂縫；兩岸錨室主纜錨固區域未發現異常，表明主纜在試驗荷載作用下錨固性能良好；塔頂部分主塔與索鞍、索鞍與主纜之間未發生相對滑移，說明主索鞍已喪失正常的縱向變位功能。
動載試驗—測試內容
1、動應變測試；
2、動力系數測試；
3、豎向自振頻率；
4、阻尼系數。
動載試驗—動力特性理論計算
動載試驗—試驗結果
南盤江大橋?qū)崪y一階頻率與理論計算頻率較為吻合，表明大橋總體剛度與理論剛度較為接近，主要結構總體動力特性尚能滿足要求。
跑車及剎車試驗，表明主橋在勻速跑車正常工作狀態下的動力性能滿足要求。在剎車工況下實測沖擊系數大于理論值，最大實測沖擊系數為0.12，此外剎車工況動應變較勻速跑車工況要大3%～14%，橋梁運營和維護過程中應對沖擊響應給予充分考慮。
六、技術狀況評定
根據該橋的外觀檢測、專項特殊檢測、荷載試驗結果，按《公路橋梁技術狀況評定標準》JTG/T H21-2011和《公路橋涵養護規范》JTG H11-2004對該橋進行技術狀況評定。經評定該橋為5類橋。
按2011評定標準進行評定
控制主橋評定結果的主要構件是主纜和加勁梁。其中主纜變形較為嚴重，南北兩側主梁最大高差為15.3cm，單側主纜最大高差為25.6cm。按照《公路橋梁技術狀況評定標準》表7.1.1-2規定，當 “主纜變形較大，不可恢復的變化小于或等于設計允許值”時，主纜線形評定標度為“4”；當“主纜變形較為嚴重，不可恢復變化大于設計允許值”時，主纜線形評定標度為“5”.由于無法得到本橋主纜變形的設計允許值，且主纜本身變形較大，因此對主纜線形評定標度定為“5”主纜單項評定等級為“5”。
該橋加勁梁變形較為嚴重，主桁架縱橋向呈S型，最大高差達32cm，主梁變形嚴重，影響結構安全。其最大撓度>計算跨徑的1/800=30cm，根據《公路橋梁技術狀況評定標準》表7.4.2-3規定，跨中撓度一項評定標度為5。加勁梁單項評定等級為5類。
廣西岸錨碇檢查難度大，通過檢查其外觀病害并了解施工情況，地質狀況較差，錨索長度不足，難以準確評定，但潛在風險較大。
主橋技術狀況評分為48.8，根據《公路橋梁技術狀況評定標準》4.3“5類橋梁單項控制指標”規定，當“結構出現明顯的永久變形，變形大于規范限值”時，整座橋評定為5類橋。因此，根據該橋主纜和加勁梁檢測評定結果，該橋技術狀況評定類別為5類。
七、 病害成因分析
1、主纜、加勁梁線形
南北兩側主纜及加勁梁存在較大高差可能與主塔傾斜、主索鞍偏位、施工安裝誤差及上下行車輛荷載差異大等因素有關；主纜及加勁梁在貴州側和廣西側存在較大高差可能與主塔、主索鞍的非對稱變位、吊索索力不均及加勁梁非對稱架設施工等因素有關。
據了解，該橋成橋時，橋面線形就不夠平順，但由于缺乏可靠資料，無法明確主纜及加勁梁線形的成因，也無法準確確定運營期間主纜及加勁梁的線型實際變化規律及量值。
2、吊桿傾斜
測量發現，全橋所有吊索均存在不同程度的傾斜，最大傾斜度達5.86%，且吊索的傾斜方向具有明顯的對稱性。考慮到其傾斜方向具有的對稱性特點與主纜及加勁梁的反對稱變形規律不相吻合，故判斷，除個別吊索的傾斜與索夾滑移有關外，吊索傾斜可能與索夾安裝時的定位方法有必然聯系。
3、主纜吊桿索力不均
通過對吊索索力分布與加勁梁及主纜線形的對比分析發現，吊索索力與主纜線形之間具有較強的關聯性，在一定程度上呈伴生關系。由于吊索索力與主纜及加勁梁線形之間具有很強的關聯性，索力的安裝誤差會導致主纜及加勁梁線形發生變化，同時主纜及加勁梁的變形又會影響到周邊索力的變化，二者之間總是在相互影響。因此，吊索索力不均除與其自身的安裝誤差有關外，還和二者之間的關聯性存在必然聯系。
由于吊索索力不均，為滿足節點受力平衡的條件，各吊索間的主纜索力必然會與之相適應地作出調整，因此，主跨主纜索力不均也就是理所當然。對于南北兩側邊纜，由于主索鞍的移動，橋梁理論跨徑發生變化，且主纜線形存在差異，故南北兩側邊纜索力在一定程度上存在差異是必然的。
4、主纜銹蝕
主纜兩端的錨室均未做好必要的防雨防潮除濕處理，雨水可以沿著主纜、預埋管直接進入錨室；
索鞍附近的主纜有一段未進行纏絲防護，雨水可以從該處進入索體內部，沿著鋼絲往下滲透，直到錨室內的索股段；
由于貴州側的錨室處于開放狀態，可以充分地進行氧氣交換，加上長期受到雨水、紫外線的直接侵襲，造成索股鋼絲嚴重銹蝕，出現大量的銹坑，有效截面損失率達到10%；
貴州岸錨室上方的預制板的正處于散索的上方，該鉸縫長期滲水至散索表面，也是造成散索鋼絲銹蝕的原因之一。
5、加勁梁病害
鋼縱加勁梁、橫梁節點銹蝕病害：由于上部橋面系構造不合理，造成橋面鋪裝破損嚴重，橋面雨水順吊索處的橫向結構縫下滲至橫梁上節點，造成較大數量節點處構件表面銹蝕?？v梁主要是橋面人行道板因卸載拆除后，無防護措施，灰塵及雨水集聚在上弦桿H型鋼的槽內，雨水順拼縫流至節點，造成大范圍縱梁上節點的銹蝕。
橫梁現場拼接焊縫主要是施工質量差造成，部分吊索下節點板施工不規范，螺栓孔定位不嚴，錯孔螺栓安裝不上。造成螺栓缺失，以致栓接該成焊接。
八、 承載能力評定

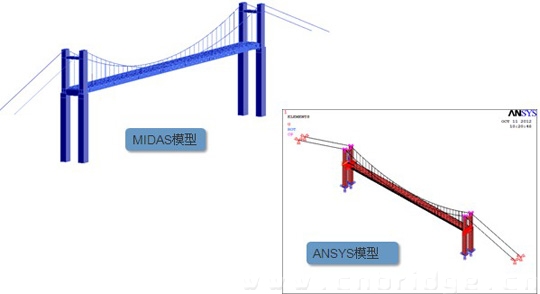

1、計算模型
靜力計算結論—主纜索力
主纜所能承受的最大索力為2984×19=56696KN,計算出主纜在恒載及活載共同作用下的最大拉力為28869.6KN。主纜安全系數1.96，不滿足規范要求主纜安全系數為2.5的容許值。
結合本橋主纜病害檢測結果，確定承載能力檢算系數Z1為0.9，折減后主纜安全系數為1.77，不滿足規范要求主纜安全系數為2.5的容許值。
靜力計算結論—吊桿索力
吊索所能承受的最大索力為3920KN,經計算吊索在恒活載共同作用下的最大拉力為648.3KN，安全系數6.0。表明具有一定的安全儲備，承載能力滿足要求。
結合本橋吊桿病害檢測結果，確定承載能力檢算系數Z1為0.9，折減后主纜安全系數為5.4，表明吊索仍具有一定的安全儲備，承載能力滿足要求。
靜力計算結論—主梁撓度
主梁桁架由汽車荷載引起的最大豎向變形δ＝0.673m＜L/300＝0.8m，滿足規范允許值，但已經接近規范容許值。
結合本橋鋼桁架檢測結果，確定承載能力檢算系數Z1為0.85，折減后本橋豎向允許變形為0.68m，該橋的豎向變形已非常接近容許變形值。
靜力計算結論—桁架應力
加勁梁采用16Mn鋼，鋼材的容許應力為：[σ]=210MPa，縱梁上弦桿最大應力-170.7 MPa，下弦桿最大應力153.5 MPa；橫梁上弦桿最大應力-118.3 MPa，下弦桿最大應力158.1 MPa，滿足規范要求。
2、根據加勁梁檢測結果，確定承載能力檢算系數Z1為0.85，折減后的鋼材容許應力為178.5MPa，弦桿的最大應力雖未超過折減后的容許應力，雖滿足規范要求，但應力儲備已較小。
