重慶黃花園嘉陵江大橋橋墩
FRP防撞浮箱工程，為在大橋2號主墩上、下游側墩柱及3號主墩上游側墩柱周圍各設置1個（全橋共3個）纖維增強復合材料（Fiber Reinforced Polymer, FRP）
防撞浮箱作為被動防撞保護結構的船撞安全保護工程。該橋橋墩船撞安全保護的設計標準如表1所示，該橋
FRP浮箱的平面輪廓尺寸為17.9m×17.1m，浮箱高4.0m，浮箱重量約600kN/個。

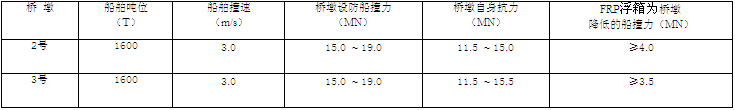

表1 黃花園大橋橋墩船撞安全保護設計標準
黃花園大橋橋墩
FRP防撞浮箱工程，項目業主重慶市城投路橋管理有限公司于2009年12月面向全國招標確定FRP浮箱設計方案和重慶交通學院
復合材料開發公司設計、施工總承包。其后組織重慶大學、重慶交通大學、重慶交通科研設計院、重慶建科院、林同棪國際工程咨詢（中國）公司、重慶航道局等單位有關專家對設計文件、結構計算及試驗檢驗進行了四次專家評審。工程現已完成施工圖設計，開始浮箱的工廠制造，計劃于今年7月完成浮箱安裝并交付使用。
黃花園大橋橋墩
FRP防撞浮箱工程，也是“自定位、弱接觸、高消能”的FRP橋墩防撞浮箱”專利技術成果（專利號：ZL 2010 1 0507177.2）在國內外橋墩船撞安全保護工程中的首次應用。經結構計算和撞擊試驗檢驗證明，
FRP浮箱具有比鋼浮箱更優異的如下結構功能：
1. 對橋墩的防撞保護更好
因
FRP浮箱材料比鋼材拉伸、彎曲強度高，彈性模量比鋼材低，故可保證
FRP浮箱在同樣的撞擊能量作用下比鋼浮箱更不易被撞壞和更能吸收較多的撞擊能量，加上FRP浮箱采用“閉口箱型截面箱殼構件內裝密貼排列的八邊形柱殼構件”的特殊結構形式、連接方式和消能模式，使浮箱能通過彈性大變形、運動摩擦和增加撞擊做功時間的方式而大量吸收和消耗船撞動能，將傳給橋墩的船撞力降低50%以上。因傳統的鋼浮箱通過消能降低的船撞力僅25%左右，故黃花園大橋采用的
FRP浮箱能對橋墩提供比鋼浮箱更好的船撞安全保護。
2. 船舶和浮箱的撞損破壞更少
因
FRP浮箱能通過彈性大變形吸收更多的船撞動能、增加船舶的撞擊做功時間和減小反推船舶做功的反作用力，故可減少撞擊船舶和船上人員的撞擊損傷，并使浮箱撞后不發生鋼浮箱那樣的破壞性變形和大面積損傷。FRP浮箱與鋼浮箱相比，更易達到“既不傷墩、又少傷船、還少結構自傷”的橋墩船撞安全保護的設計最優目標，更能減少船撞事故造成的包括橋梁損失、船舶損失、人員傷亡、浮箱損失、交通受阻等經濟損失和社會影響。
3. 浮箱自身的后期維修養護更省
因FRP浮箱比鋼浮箱撞損小、破壞少、不會發生鋼浮箱那樣的凹陷、斷裂迭加的不可恢復性破壞，故FRP防撞浮箱的撞后破損修復比鋼浮箱簡單、快捷和節省。并且，
FRP材料能耐酸、堿、鹽介質腐蝕，不會發生鋼浮箱那樣的銹蝕破壞；成型時自帶色彩且保色性好，不需要鋼浮箱那樣的為防銹和保色的長期涂裝養護；浮箱材料的自然老化壽命不低于50年；故可保證FRP浮箱比鋼浮箱使用壽命更長，后期維修養護更省。
