U形梁與鋼筋混凝土板形成組合梁。跨中部分U形梁內可不澆筑混凝土，如圖2A截面。而在中間支承，U形梁內澆筑混凝土，以抵抗負彎矩的壓應力，并用粗鋼筋施加預應力，如圖2B截面。由于U形梁本身可用作模板，而且在上翼緣增加了支撐，因此混凝土工程簡單，并可采用懸臂安裝的方法。

　　三、鋼腹板混凝土箱梁橋

　　這種組合結構的構思是，維持箱梁的頂、底版采用混凝土材料，而將占自重20%左右的混凝土腹板，以較輕的鋼板來代替，較大幅度地減輕上部結構的自重，可以增大跨徑。由于上部結構自重輕，減小對下部結構的要求，減少工程費用。同時減少了腹板的模板和鋼筋工程，加大節段長度，可以縮短工期。

　　這個構思是由法國首先提出，他們首先采用平面鋼模板，修建了跨徑38m的Ferte-Saint-Aubin橋。在實踐過程中，又提出了用波形鋼板作為腹板，因?yàn)椴ㄐ武摪宓募羟星沽Υ螅矣捎诓ㄐ武摪宀荒艿挚馆S向力，可以對混凝土橋面板引入高效率的壓應力。法國已修建了4座這類橋梁，例如跨徑為31+43+31m的Cognec橋，跨徑為40.95+47.25+53.55+47.25+44.10+40.95的Maupre高架橋，均為連續梁。

　　日本1993年起也修建了這類橋梁，并修建了第一座波形鋼腹板混凝土箱梁連續剛構橋—本谷橋。

　　本谷橋跨徑44+97.2+56m，為三跨不對稱變截面連續剛構。箱梁頂寬11.04m，底寬6.2m，梁高跨中2.5m，根部6.4m?；炷恋装搴?2~55cm。波形鋼板波長1.2m，波高20cm，厚8mm。波形鋼板互相連接，可采用高強螺栓單面連接法?；炷另敯迮c波形鋼板的連接，在波形鋼板上打孔，穿入鋼筋，再在鋼板上下端部焊上鋼筋（約束鋼筋），埋入混凝土內。


圖1   本谷橋



施工方法，44m跨用支架施工，其他用懸臂澆筑，梁段最長4.8m（用混凝土腹板時最長3.5m），共31個節段（用混凝土腹板時39節段），每節段周期8.5天。

　　為了防止水沿波形鋼板滲入底板的可能，采用硅酮橡膠作了防水處理。

　　在本谷橋的設計中，曾作了模型試驗，也對實橋作了荷載試驗，證明設計方法可行，結構連接有足夠的抗力，可以進行懸臂施工。

　　法國、日本正在繼續對這類結構進行工作，已經作了最大跨徑達400m的設計初步方案?？磥?lái)這種橋型用在200m或稍多一些的跨徑，應該是完全沒有問題的。

　　四、鋼管混凝土桁架組合連續剛構橋

　　最近三、四年，我國修建了兩座大跨徑鋼管混凝土空間桁架組合連續剛構橋。這是一種比傳統箱梁更為輕型的結構。

　?。ㄒ唬┖憋鰵w向家壩大橋

　　跨徑43.3+72.2+43.3m，是等截面空間桁架組合連續剛構。橋?qū)?0m。梁為空間桁架，高3.55m，節點間距縱橫向均為3.8m，下弦為鋼管混凝土桿件，管徑除緊靠橋墩一節為Φ70cm（壁厚14~20mm）外，其他均為Φ55.9cm，（壁厚8.7~12.7mm）。上弦采用[27~33]的16Mn槽鋼，槽鋼間用24×24cm鋼筋混凝土橫梁，上有16cm厚無粘結預應力混凝土橋面板與6cm鋼纖維混凝土橋面鋪裝。在橋墩梁側各24.7m范圍內，設縱向預應力，以克服負彎矩拉應力。腹桿用Φ24.5cm鋼管，拉桿內不澆筑混凝土，壓桿則澆混凝土。管內混凝土均用C50。下弦之間用Φ20.3cm橫撐桿鋼管連接。所有鋼桿件都用焊接，為全焊結構，用熱噴鋅和鋁進行防腐，可維持30年。

　　施工方法是利用路槽及臺前，形成總長35m的組裝平臺，組裝長30m的空間桁架，包括鋼表面防腐處理及澆筑混凝土橫梁。然后兩端利用卷?yè)P(yáng)機及滑車組牽引，用頂推方法將梁推至中跨，按實際間隙下料，合攏。以后澆筑墩頂實體段混凝土，實現墩梁固結，再澆筑管內混凝土以及橋面。

　?。ǘ┤f(wàn)州特大橋

　　跨徑75+3×120+75m，是變截面空間桁架組合連續剛構。梁由兩部分組成，上部為等截面鋼管混凝土空間桁架組合梁，節間長度縱向6m，橫向5m，桁高5.252m，混凝土橋面板厚22cm。下部為三角形變高度鋼管混凝土懸臂桁架，共三片，最大高度12m，墩兩側每側懸出36m。

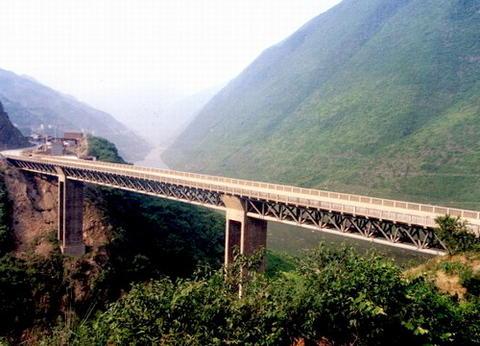

圖2   湖北秭歸向家壩大橋

　　上部梁上弦為4Φ45cm鋼管，壁厚10~16mm，下弦為3Φ50cm鋼管，壁厚13~16mm。在墩頂附近橋面板內，設縱向預應力，以抵抗負彎矩。橫向預應力則在全橋范圍內均勻布設。

　　施工方法，先在墩側懸臂拼裝梁的下部桁架，安裝滑道，然后將在引橋搭設的平臺上組裝的空間桁架，在節點下加托板，在滑道上頂推前移合攏，將梁上部下部焊成整體，澆筑墩頂實體段混凝土，形成梁墩固結，再澆筑管內混凝土和橋面板。

　　這種橋型，是我國首先提出并實現的，非常成功，主要有以下特點：

　　1．總的來說，施工簡便。用不大的頂推（牽引）力，即可使空間桁架縱向推頂就位；不需支架，即可完成混凝土澆筑。

　　2．經濟指標良好。

　　向家壩大橋，每m²橋面的材料用量，混凝土僅為0.31m³，預應力鋼8.8kg，普通鋼145.5kg。其單位造價與同期完成跨徑類似的45+70+45m連續剛構相比，僅為68%。

萬州特大橋，每m²橋面的材料用量，混凝土僅0.42m³/m²，預應力鋼7.5kg，普通鋼188.5kg。其混凝土指標僅為同一跨徑混凝土連續剛構的59.2%，實現了橋梁的輕型化。

　　3．焊接工作量大。這是這種結構不太有利的一面，節點處鋼管的放樣下料一定要精確，焊接要細致過硬。

　　從目前已完成的兩座橋來展望，這種橋型很有發展前途，可用于再大一些跨徑例如200m以上的橋梁。如果用作斜拉橋的主梁（我國已在廣東南海修成了主跨140m的鋼管混凝土斜拉橋），則跨徑可以超過400m。但設計時應當放更大的注意力在節點的疲勞問題上。
