近日，2019世界結構大獎獲獎名單揭曉，同濟大學土木工程學院張其林教授主持設計并監造完成的世界首例無背索斜拉弧形玻璃橋——潭溪山高空玻璃橋獲“行人橋梁獎”。

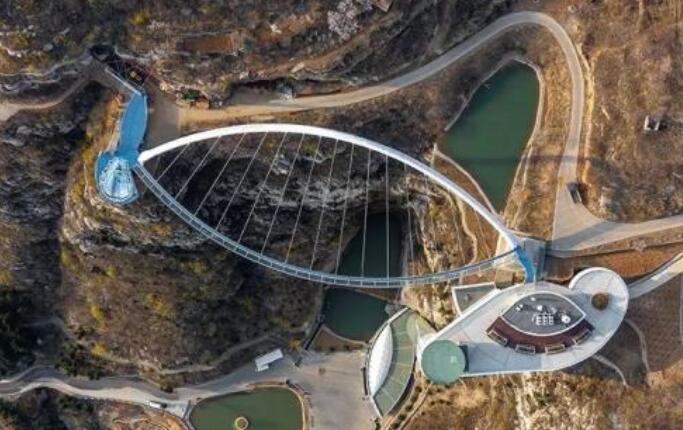

潭溪山風景區位于山東淄博市，該風景區是國家AAAA級旅游區、國家森林公園、國家水利風景區。潭溪山頂部是一高約100米的內凹形懸崖峭壁，峭壁兩端突出山體相距100多米。在這樣特殊的地形上興建一座具有外凸形橋面板的人行玻璃景觀橋，可使橋面上的行人遠眺能欣賞整個潭溪山的自然風景、俯瞰則具有危險和刺激的懸空體驗！
同濟團隊做到了！

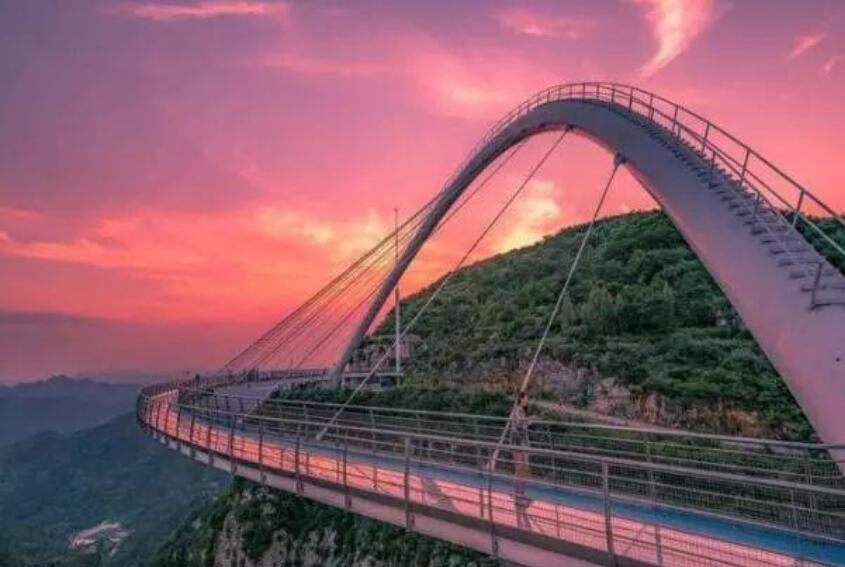

歷時兩年建設，潭溪山高空玻璃橋于2017年盛夏時節建成，向游客開放。建于潭溪山頂海拔700米的崖壁之上，橋面跨度117米、寬2.45米，外弧最大半徑90米，懸空高度101米，最大承載量3.5噸/平方米，總承載可達900噸，單次承重1萬人。它被譽為“齊魯空中走廊”，與山崖風格渾然一體。晴天時，藍天和白云的倒影鋪滿玻璃橋面，有踏云而行的快感；云霧天氣，玻璃橋則在霧中若隱若現，宛如海市蜃樓。
張其林教授介紹，這樣一個橋面制作的時候，是在山背后制作的，拱也是靠在山背后制作的，橋面跟拱都在一個水平面上。然后施工的時候把橋面翻過來，翻了差不多100多度，橋面反過來之后再把大拱翻過來，就是旋轉施工法。所以這個施工方法到目前為止，應該還是首創的，而且非常經濟。多次的轉體，在這個過程中每一步要做得非常精細，這種施工方法在橋梁里面應該是第一次。

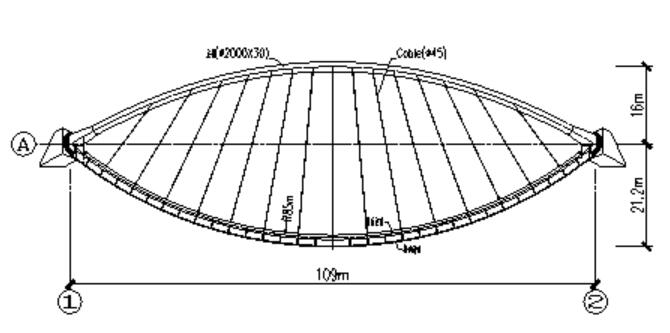

景觀橋為單側懸掛式拱梁體系，主拱中心曲線為拋物線，跨度109m，高25m，拱平面與水平面夾角60度，拱截面φ2000×30，拱腳處放大為φ2000~4000×30長圓形；橋面截面為1m高鋼箱梁，箱型梁中心為圓弧，半徑為85m，矢高20m，橋面寬度2.4m，橋面梁與拱之間設15根φ45的PE索。
設計方面要解決的難點之一是巖體的穩定性問題。設計中應用了三維激光掃描定位技術，設置了6個掃描站點懸崖巖體全貌進行了掃描，通過點云拼接、去噪處理，構建了崖體、橋墩及基礎的三維數值計算模型，通過數值計算與分析，確保了懸崖巖體的穩定性。
三維激光掃描還同時解決了橋墩定位、樁基及樁體定位、橋面與支承拱架制作尺寸的精確性問題。

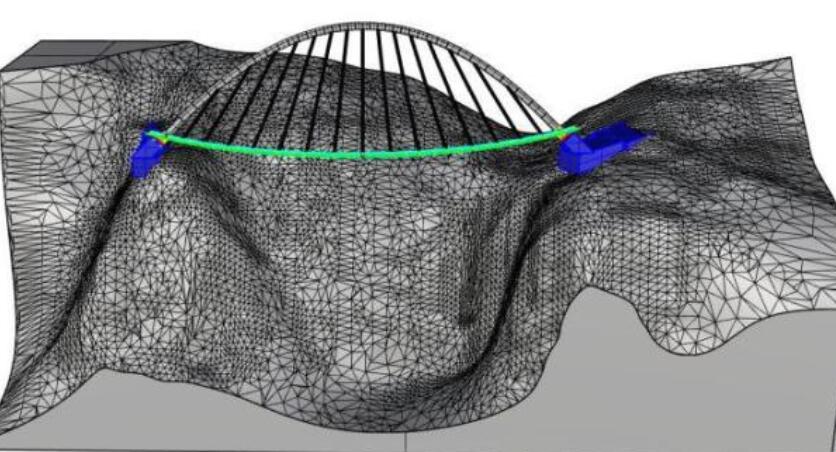

橋梁和巖體三維模型
設計方面要解決的難點之二是設計目標的可實現性問題。采用設計—制作—施工全過程一體化設計理念，在充分考慮預應力張拉、橋面和拱架安裝的可實施性及避免危險高空作業的目標下，進行結構的預應力初始狀態設計與計算?？紤]斜拉索的初始預應力由拱架和橋面自重的相互作用產生，通過調整拉索原長及預應力值使得初始狀態下橋面中點起拱600mm左右，在人行荷載下，橋面不產生向下的撓度。這樣的設計理念，避免了在橋面上布置張拉工裝、進行危險的高空作業。
運維全過程的控制與監測技術
運行過程中的舒適度是景觀人行橋必須考慮的問題。計算分析表明，譚溪山景觀人行橋的舒適度為CL4不可接受類別。工程中，設置了10個TMD，使橋梁舒適度達到了CL1最好類別。施工完成后、TMD安裝前后的人行現場實測證明了數值計算與分析的正確性。
迄今，譚溪山景觀人行橋已經安全運營了兩年半。
世界首創！
結構工程專家們對這座橋的結構設計給予高度評價：“這座玻璃橋是結構成就建筑之美，結構特別輕巧，從力學上說非常合理，是一種新的結構形式。” “潭溪山無背索斜拉弧形玻璃橋，填補了中國景觀橋梁的一個空白。它的設計新穎獨特，結構穩定合理，工程難度大，尤其是采用的施工方法，更是前所未有、世界首創，體現了我國橋梁建設的最高水平。”
世界結構大獎（The Structural Awards） 由結構工程師協會（Institution of Structural Engineers）發起，對全球范圍內的基礎設施以及建筑項目的結構設計進行表彰，挑選出卓越的兼具創意、美感、可持續性和價值的項目。50多年的歷史里，包括悉尼歌劇院、法國巴黎蓬皮杜中心、英國威爾士塞文橋等偉大的結構設計都曾經獲得相應的結構獎項。
世界結構大獎根據項目的結構特點而不是結構類型，設置了12個主要獎項：高聳或細長結構獎、大跨度結構獎、交通橋梁獎、行人橋梁獎、小型項目獎（建筑成本低于300萬英鎊)、極端條件設計獎、傳承結構獎、改造/擴建項目獎、建造創新獎、結構技藝獎（建筑物類）、結構技藝獎(非建筑類）、可持續發展獎。此外，The Structural Awards 還設置最卓越工程獎，從上述的12個獲獎名單中選出。
