中國現有的中、大型橋梁已經超過了100萬余座，但是有些地方的橋梁管理者對現有橋梁的管理仍然是被動式的，也就是當橋梁發生安全事故以后才對橋梁進行維護 (檢測和加固)這種被動式的管理，后知后覺不可避免的會帶來橋梁安全事故的頻繁發生，俗話說天災難測，但是橋梁安全事故卻是可以預防的。（訂閱我們，北斗應用資訊就在北斗行業應用）
下面為大家介紹北斗系統怎樣監測橋梁健康
橋梁結構健康狀態動態監測是通過對橋梁的關鍵部位(如橋塔、橋墩、主纜和橋面)進行連續實時監測,以監測橋梁在環境風載、溫度變化和車輛載荷激勵下的震動影響,為評估橋梁的承載能力、營運狀態和耐久能力提供有價值的信息。
傳統的監測手段由于受技術條件的限制,為測定橋梁的震動與位移,常常采用位移傳感器測試法、加速度計法、激光干涉儀法和全站儀測試法等等。這些方法盡管能達到一定的目的,但受氣候條件的影響較大,且不能進行同步監測。當前,作為空間信息獲取與管理的GNSS技術在測繪、城市、交通等領域發揮越來越重要的作用。GNSS設備已經能夠以高采樣頻率、高精度、全天候的方式獲得監測點的三維坐標,并成為橋梁監測系統中測定橋梁線型位移的重要手段。
GNSS監測系統是一套實時監測系統，主要由4組系統組成，通過固定光纖或者GPRS傳輸數據而進行運作。
這4個系統分別是：（1）數據采集系統；（2）信息傳輸系統；（3）信息處理和分析系統；（4）系統運作和控制系統。
GNSS監測系統是一組不停運作的實時監測系統，當橋梁遇上劣天氣和特殊的運作環境時，GNSS監測系統所得的數據更為寶貴。

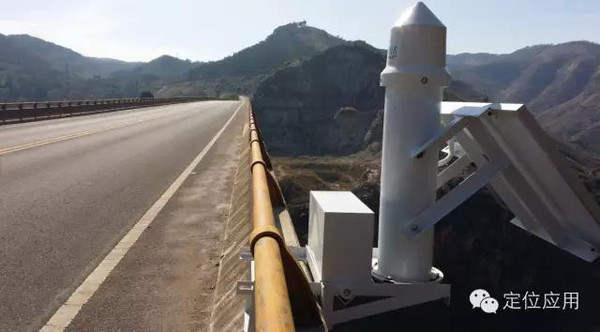

圖是GNSS監測終端
GNSS監測優勢
1：觀測站點之間無需通視，點位選取更加靈活。
2：觀測誤差不會被積累，各監測點觀測精度分布均勻。
3：精度高，毫米級精度。
4：全天候連續實時觀測。
5：提供三維絕對坐標，無量程限制。
6：遠程監測，遠程控制，及時危險預警。

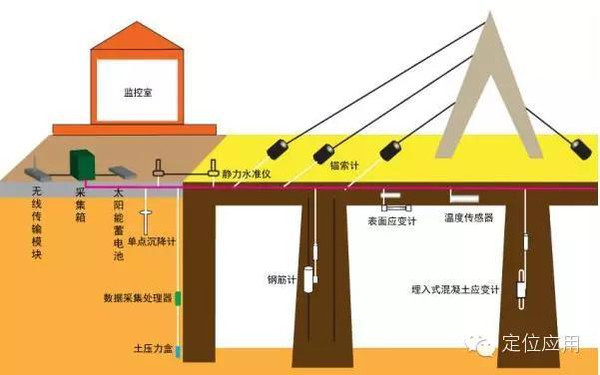

系統概述
（1）數據采集系統；
數據采集系統一般由基準站和監測站組成，其中還包括防雷，供電等支持系統組成。
（2）信息傳輸系統；
數據傳輸可以用光纖、GPRS、無線網橋等方式傳輸。
?。?）信息處理和分析系統；
對采集到的監測數據進行實時解算，分析數據生成直觀的監測圖形，利于掌握橋梁安全情況。
?。?）系統運作和控制系統。
根據預警值進行風險判別，以短信、語音、郵件、聲光報警等形式及時發布預警信息。

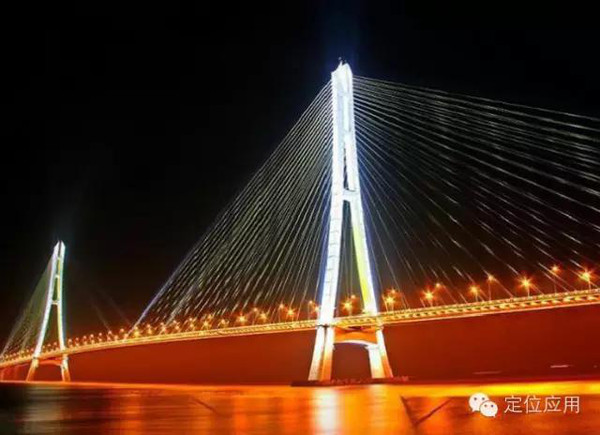

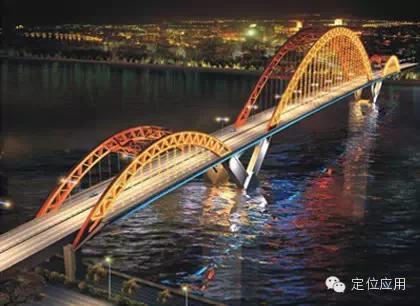

下面介紹國內幾座應用了GNSS監測系統的典型橋梁

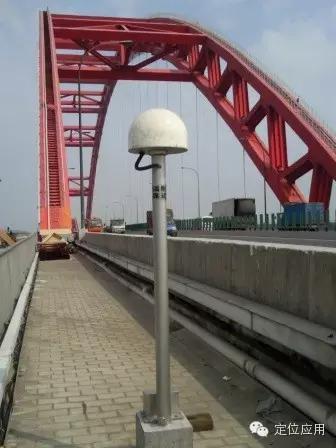

圖1是：廣州星光大橋
圖2是：廣西南寧大橋

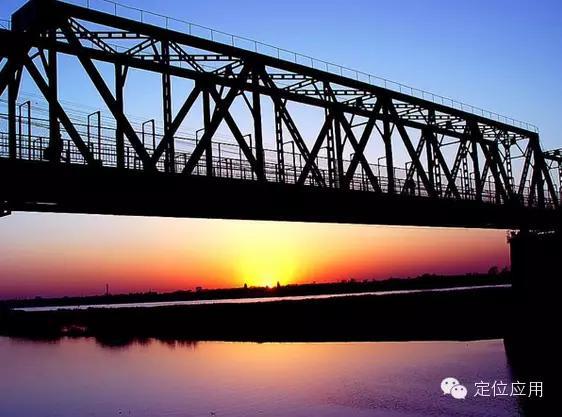

圖3是：西安鐵路大橋

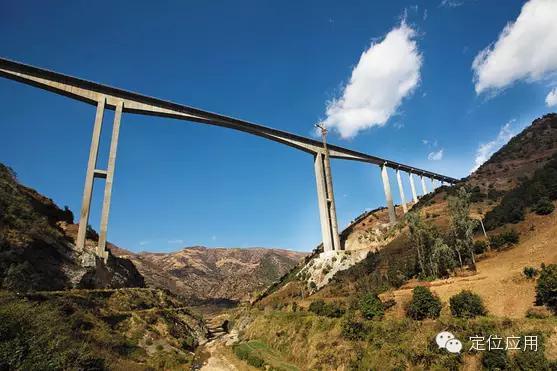

圖4是：云南鐵路大橋
圖5是：南京長江四橋
擴展閱讀：盤點近年中國重大橋梁垮塌事故

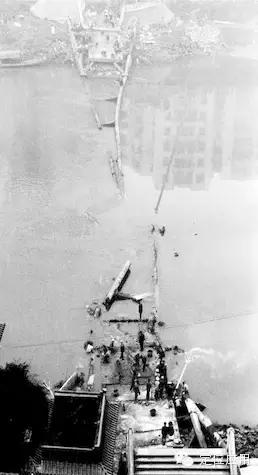

1重慶綦江彩虹橋垮塌事故
彩虹橋始建于1994年11月5日，竣工于1996年2月16日，垮塌于1999年1月4日，建設工期1年零102天，使用壽命僅兩年零222天。這次因工程質量導致的重大責任事故，共造成40人死亡，其中包括18名年輕武警戰士，直接經濟損失628萬余元。

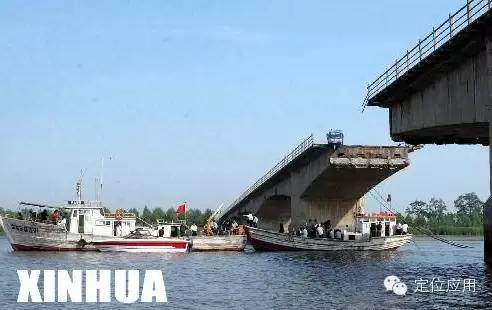

2遼寧盤錦田莊臺大橋垮塌事故
2004年6月10日早晨7時許，遼寧省盤錦市境內田莊臺大橋突然發生垮塌。大橋從中間斷裂27米，大約有三輛汽車落水，兩名落水司乘人員逃生，無人員死亡。專家組認定，該橋在超限車輛長期作用下，內部預應力嚴重受損。事故發生前，大連順達運輸公司一輛自重30噸的大貨掛車，載著80噸的水泥，在嚴重超載情況下通過該橋(該橋在2000年7月被確定通行車輛限重15噸、限速20公里/小時)，重載沖擊力使大橋第9孔懸臂端預應力結構瞬間脆性斷裂，致使橋板坍塌，通過該橋的一輛農用車落水，車上2人逃生。

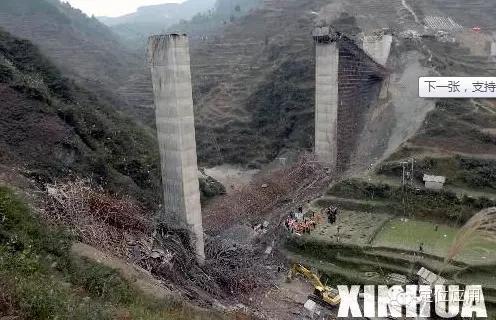

3小尖山大橋垮塌事故
小尖山大橋位于開陽縣南江鄉龍廣村村后的兩座大山之間，全長155米，橋墩高47米。2005年12月14日5時30分左右，小尖山大橋突然發生支架垮塌，橫跨在3個橋墩上的兩段正在澆筑的橋面轟然墜下，橋面上施工的工人也同時飛落谷中。事故共造成8人死亡、12人受傷這起事故發生的原因主要是支架搭設時基礎施工不符合相關規范要求，部分支架鋼管壁厚不夠，部分支架主管與枕木之間缺墊板。

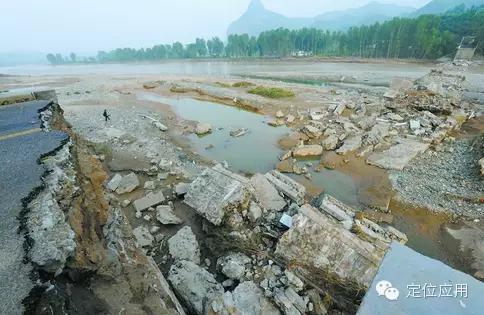

4河南省欒川縣伊河湯營大橋垮塌事故
伊河湯營大橋位于河南省欒川縣潭頭鎮湯營村，全長233.7米，橋面凈寬7.0米，設計結構類型為空腹式石拱橋，1987年底竣工通車。因遭遇特大暴雨襲擊，2010年7月24日，潭頭鎮湯營村伊河湯營大橋整體垮塌，橋上眾多滯留人員不幸落入水中。截止2010年7月27日，事故已造成至少50人遇難。

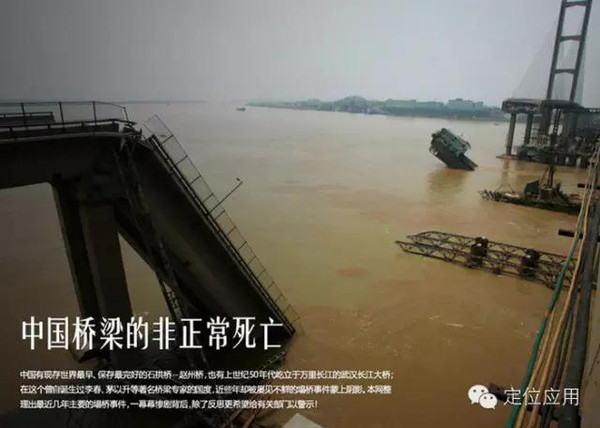

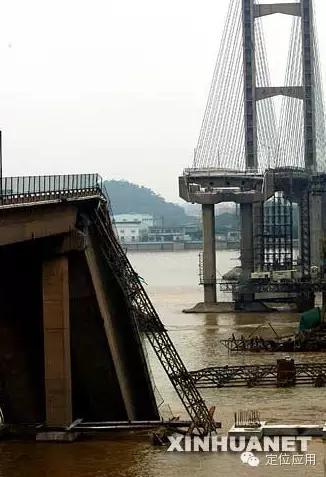

5廣東九江大橋垮塌事故
廣東九江大橋為2×160米的獨塔雙索面預應力混凝土斜拉橋，1988年6月正式建成通車。2007年6月15日凌晨5時10分，一艘佛山籍運沙船偏離主航道航行撞擊九江大橋，導致橋面坍塌約200米，導致9人死亡。這就是聞名中外的“九江大橋6·15船撞橋斷事故”，也稱為“九江大橋事件”。
