福斯橋(Forth Bridge)，又叫福斯鐵路橋，是指愛丁堡城北福斯河(Firth of Forth)上的鐵路橋。鐵路橋建成于1890年，是英國人引以為豪的工程杰作。橋梁的大部份結構是鋼，傳說中等到把橋梁全部油漆一遍之后，前面的已經褪色，就又得開始重新油漆了，所以“paint the Forth Bridge(給福斯橋刷漆)”成為英國俗語。
中文名福斯橋
外文名Forth Bridge
別 名福斯鐵路橋
建成時間1890年
主跨跨徑519m
性 質公認的鐵路橋梁史上的里程碑之一
1福斯橋簡介
福斯橋主跨跨徑519m，鐵路高出水位47.8m，因風力過大，橋梁桁架做成向內傾斜，塔頂寬約10m，塔底寬36.6m，全橋共計3個橋塔，六個伸臂，各長206m，懸跨長107m.
福斯河（River Forth，蓋爾語：Abhainn Dhubh，意為“黑河”），是英國蘇格蘭地區的主要河流之一。它發源于史特靈郡的山區，東流約三十公里后經過史特靈市區，繼續向東至法夫郡金卡丁鎮（Kincardine）后，形成福斯灣（Firth of Forth），最后注入北海。
福斯灣南岸是蘇格蘭首府愛丁堡，福斯河流域也是蘇格蘭重要的人口聚居區。福斯橋，是蘇格蘭東側交通的樞紐地帶.
2福斯橋歷史
1882年開始建造的英國福斯海灣橋是公認的鐵路橋梁史上的里程碑之一。這是一座弦桿用管形桿件的雙伸臂梁鐵路橋，設計人承認，這座橋的結構系統是從中國的木伸臂梁（鵲巢橋）演變而來的。有趣的是，橋造成后7年，李鴻章出使英國，在參觀這座橋后，也想在中國的渤海灣建造一座。后來詹天佑在當粵漢鐵路督辦時，提出的武漢長江大橋的方案就參照了福斯橋。外國人借鑒中國橋，中國人學習外國橋，科學技術就是在借鑒、學習、改革、創新中不斷發展的。
提到英國蘇格蘭你會想起什么？可能有一些人會想到蘇格蘭的高地美景，悠揚的風笛，男人的花格子裙，流傳世界的威士忌酒，還會想起尼斯湖水怪。沒錯，這都是蘇格蘭的文化標簽。不過，用更為專業的眼光來看蘇格蘭，還有很多東西值得大家去探究與借鑒，就像福斯鐵路橋、一座古老而富有創意的橋梁一樣，值得我們很多工程技術人員去了解與學習。
福斯鐵路橋（Forth Railway Bridge 1890）位于英國蘇格蘭愛丁堡西邊，是跨越福斯灣海峽上的第一座橋梁，距今已經有118年的歷史了。橋梁施工歷時七年，中間更換了設計工程師，修改了設計方案。七年中，施工動用了四千多名工人，高空施工中犧牲了98人，并造成了數百名人員傷殘。為了紀念這些為英國橋梁事業做出貢獻的藍領工人，后人在橋址處修建了紀念館。1890年3月4日大橋建成，威爾斯七世國王將一枚金鉚釘釘在橋上，宣告大橋竣工通車。
橋梁設計者是Thomas Bouch，這是一位最偉大的橋梁設計工程師。不過，在橋梁施工過程中另一座也是由Thomas Bouch設計的蘇格蘭海灣大橋Tay Railway Birdge在一次颶風風暴中土崩瓦解了，橋梁坍塌時正巧有一列列車通過，75名乘客因此而丟掉了性命，這一事件成為當時英國歷史上最為嚴重橋梁事故。因此，Tay Railway Bridge的安全儲備及Thomas Bouch設計能力遭到公眾的質疑，故福斯鐵路橋在基礎施工完成后工程被管理當局中止。
Thomas Bouch去死后，福斯鐵路橋的設計工作由約John Fowler和Benjamin Baker共同負責。他們對原來的設計進行了修改，沒有采用Thmas Bouch的懸索橋方案，而是用一種“紡錘型”或稱“橄欖型”的鋼式結構取而代之，這就是世人今天所看到的福斯鐵路橋。其主跨521.30米，橋梁總長2528.70米，橋下凈空高度46.00米。按照上下行布置了雙幅軌道。
今天看來原懸索橋型的福斯鐵路橋并不是不可行，只是有一些生不逢時。一百多年前的Tay Railway Birdge的坍塌其根本原因就是沒有解決好風荷載的問題，也就是風洞試驗沒有過關，或許當時根本就沒有認識到這個問題，也不可能有風洞試驗的試驗室。正是因?yàn)楫?dāng)時技術條件的限制，所以才釀成了Tay Railway Birdge的坍塌，修改福斯鐵路橋的方案也成了情理之中的事情了。今天，我們在設計橋梁時尤其是在設計大江大河的橋梁時，對那些跨越能力很大的橋梁，特別注重風洞試驗，除主梁風荷載外，還考慮了雪荷載，風震及地震作用。
福斯灣上游連接福斯河。福斯河是英國蘇格蘭地區的主要河流之一。它發源于史特靈郡的山區，東流約三十公里后經過史特靈市區，繼續向東至法夫郡金卡丁鎮（Kincardine）后，形成福斯灣（Firth of Forth），最后注入北海。
福斯灣南岸是蘇格蘭首府愛丁堡，福斯河流域也是蘇格蘭重要的人口聚居區。共有三座大橋跨河灣，分別是金卡丁橋、福斯公路橋和福斯鐵路橋，它們組成了蘇格蘭東側交通樞紐。
有趣的是，在福斯鐵路橋建成后7年，晚清軍政重臣李鴻章出使英國，在參觀這座橋后，也想在中國的渤海灣建造一座類似的橋梁。后來聽說，在建武漢長江大橋時，鐵路工程專家詹天佑在當粵漢鐵路督辦時，參照福斯鐵路橋的構思提出了武漢長江大橋的方案。
更為八卦的是，希區柯克的一部電影《三十九級臺階》中的最驚險的場景就選在福斯鐵路橋上?；疖嚱?jīng)過橋梁時男主角Hannay為甩掉警察的追捕，縱身跳下了火車……
1882年開始建造的福斯鐵路橋是被后人公認的橋梁史上的里程碑之一。它是一座由眾多鋼管弦桿構件組成的雙伸臂梁鐵路橋，這種結構形式有一些類似于上個世紀七八十年代中國大陸設計的T型剛構橋。主通航孔橋由三個鋼“紡錘型”桁架、兩個鋼桁架掛梁組成，這種用類似于搭積木方式延長懸臂從而達到增大跨越能力的橋，即使在今天也不得不令人欽佩。

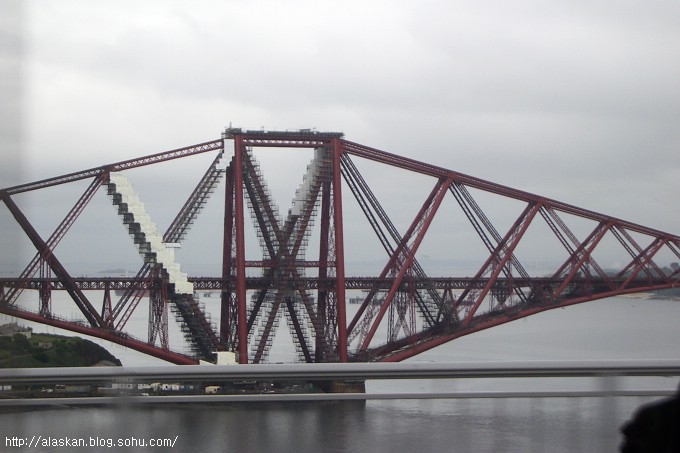

加固后的福斯鐵路橋。圖中白色的位置就是幾年前加固維修的部分桿件。
就在幾年前，橋梁英國的養護部門對結構進行了檢測，主要承重結構仍然完好。只是對部分桿件和接頭處進行了維修加固，見上圖。
細細觀察，發現福斯鐵路橋有以下技術特點。
1、用“紡錘型”桁架延伸橋梁懸臂，達到增大跨月能力。三個“紡錘型”桁架就像三個挑水農夫并列一排，用三個扁擔延長跨度、平衡重量。
2、“紡錘型”桁架屬于“二力桿”，設計者將拉桿與壓桿區別對待?？紤]受力的需要，每個拉桿均有四個小鋼管組成空心的構件；而每個壓桿則由一大直徑鋼管組成。這種針對受力特點采取區別對待的設計很新穎。
3、拉壓桿交叉點自由相交。為了桿件受力清晰簡單，拉壓桿件在中途交叉處采用了自由相交而不是剛性聯結，這樣更符合結構力學中的二力桿受力特性，能更好地適應溫度變化所產生的此內力，也大大地簡化了手工計算的復雜程度-因?yàn)槟莻€(gè)是時候沒有電子計算，也不可能用到大型空間有限元法（Finite Element Method）來計算分析與仿真。不過，這樣也會致使橋梁的整體剛度下降，變形增大，這對橋梁安全營運是不利的。
4、設置了維修通道。即使今天的很多橋梁，我們的很多設計人員也容易忽視橋梁維修檢修通道。但是，福斯鐵路橋在一百多年前就考慮了維修通道及步梯，這樣便于橋梁在營運工程中做周期性的檢修維護。這一點對于鋼結構橋梁更是至關重要，因?yàn)殇撹F銹蝕的防護會經常用到這些通道。
5、抗風能力強。由于整個橋梁才用了桁架結構通透率很大，阻風面很??；再加上“紡錘型”的橋型結構穩定性好。因此橋梁的抗風能力大大增加，安全而穩定。
6、海水銹蝕及防銹。海水中的鹽分、氯離子會加快鋼材的銹蝕，橋梁運行一百多年，能完好無損的保持到今天其防銹技術肯定過硬，這是不言而喻的。
福斯鐵路橋曾被英國政府作為世界遺產保護向聯合國教科文組織申報。

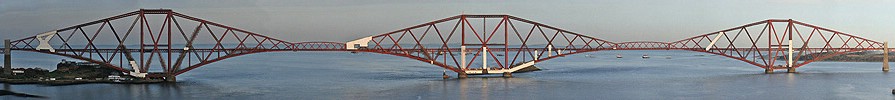

用“紡錘型”桁架延伸橋梁的跨度
再看看“紡錘型”桁架的細部。圖中白色的位置就是幾年前加固維修的部分桿件。

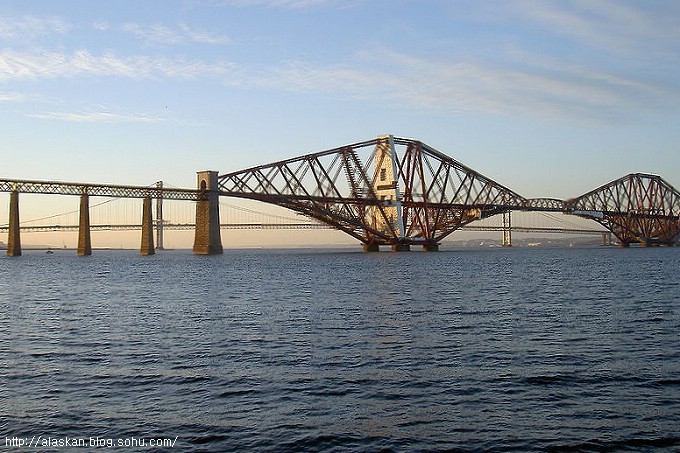

一百對年前的橋梁至今仍像一件藝術珍品

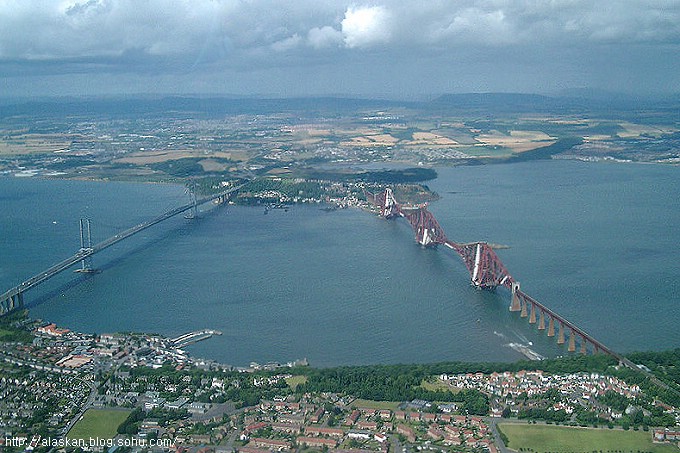

兩個福斯橋（公路橋和鐵路橋）橫跨福斯灣，形成了強烈的對比。鐵路橋更顯崢嶸歲月！

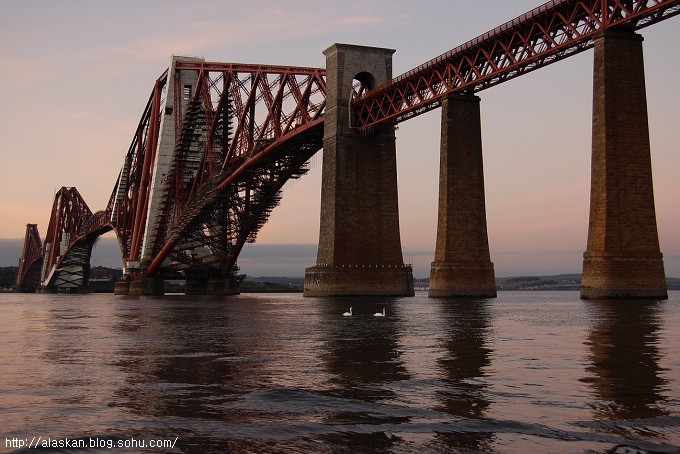

主橋與引橋的過度橋墩

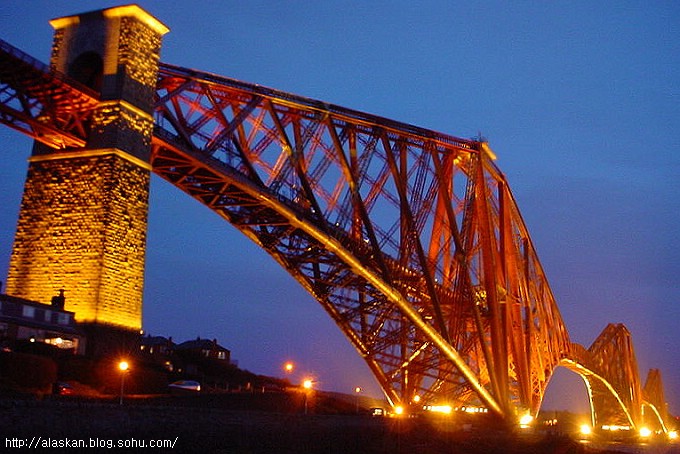

夜幕下的福斯鐵路橋更顯美麗
福斯鐵路橋也成了一個旅游景點

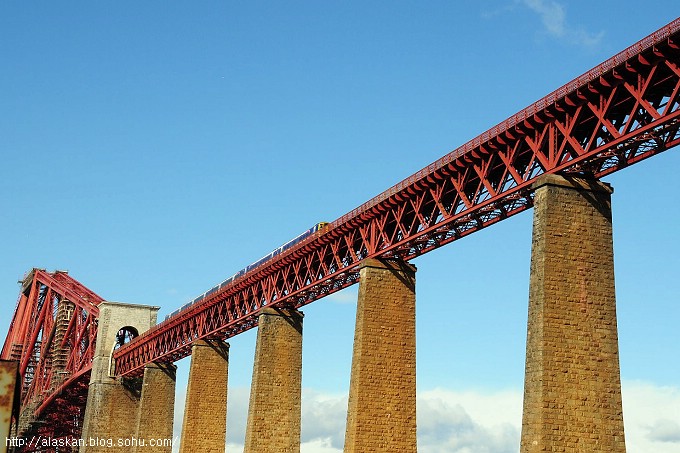

福斯鐵路橋的引橋

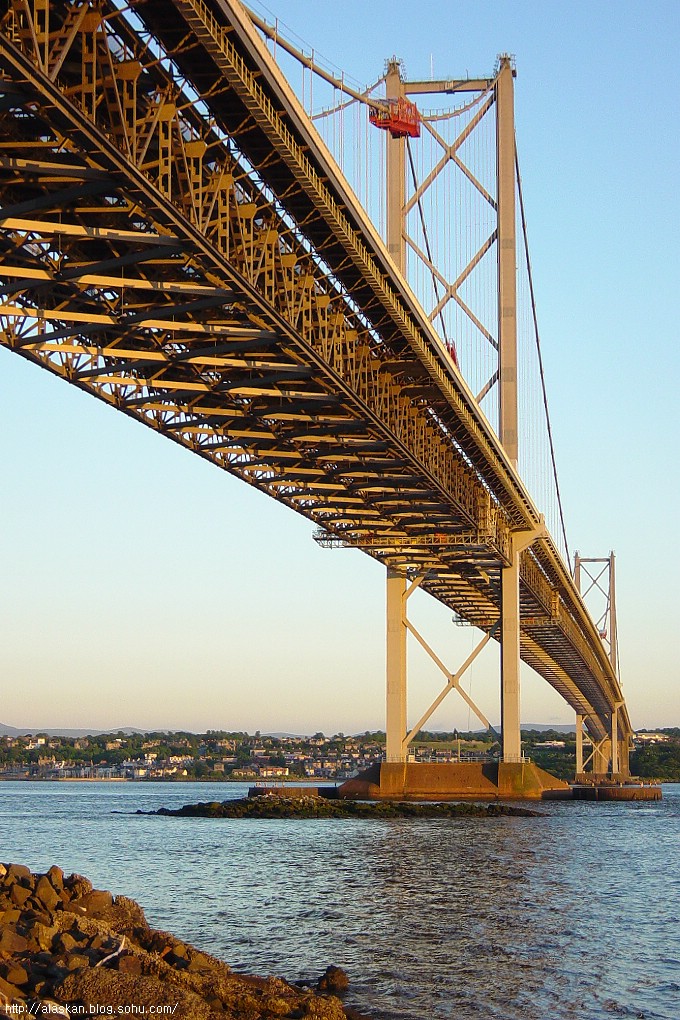

這是在福斯鐵路橋旁邊的福斯公路大橋（吊橋）
