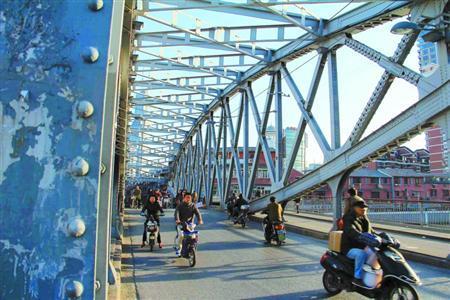

車輛和行人通過浙江路橋
百年浙江路橋于4月18日開始封閉大修，橋身鋼結構骨架將進行整體“移步”。在進行移橋這一過程時，設計團隊已使用BIM技術，把整個移橋的過程在三維空間全部模擬出來，在之后的施工過程中，團隊也表示將運用BIM技術的三維掃描，將各種數據一一補齊，建立數據庫，以便以后的修理維護。
其實，在路橋建設的過程中，BIM技術已得到廣泛使用，效果也不容忽視。
2014年，渝黔鐵路新線白沙沱長江特大橋工程、濟南黃河公鐵兩用橋工程和肇慶閱江大橋工程的建造，都離不開BIM技術的支持。
新白沙沱長江特大橋效果圖
白沙沱大橋在建時，成立了由多個設計大院參加的白沙沱長江大橋BIM團隊，團隊致力于建立主橋范圍內結構的三維信息模型，對拉索和鋼梁部分進行詳細模擬，進行碰撞檢查等設計檢查，優化檢修、人行等輔助功能，模擬主要結構的施工工程，樁、塔座、橋塔、鋼梁架設等；橋梁行車漫游、行走漫游、檢修漫游。 這樣一來，在虛擬大橋的實際施工過程中，能夠在早期設計階段發現問題，提前處理。并且可以精確計劃，減少浪費，用碰撞檢查減少返工。

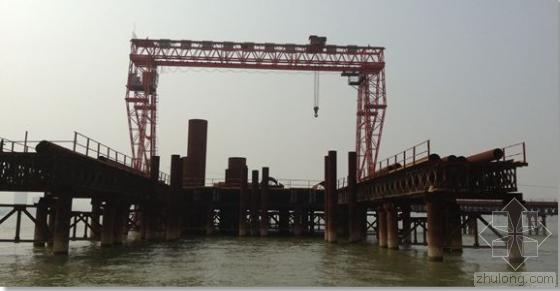

肇慶閱江大橋建造現場
而作為路橋集團在大型橋梁項目使用BIM技術的一個試點工程，BIM技術在肇慶閱江大橋的施工過程中，主要在以下方面進行了運用：
1）施工過程動態模擬以及方案比選。閱江大橋主橋承臺施工是本工程下部結構施工中工藝最復雜、風險性最大的關鍵分項工程，因此在建立了鋼平臺和鋼吊箱BIM模型的基礎上，結合施工方案進行施工工序的動態模擬，并利用模型進行技術交底與技術指導。
2）干涉檢查。建模過程中發現的設計圖紙錯誤都在正式施工前得到了澄清或勘誤。此外，對臨時結構與永久結構直接的干涉也在模型上做了大量的排查，為順利施工掃清了障礙。
3）對永久結構及臨時結構進行材料工程量的統計。通過對精細模型的工作量與圖紙工作量進行比對，查找工作量統計中的問題。
“濟南黃河公鐵兩用橋”拼裝施工現場
之后，由中鐵四局承建的石濟鐵路“咽喉”工程——“濟南黃河公鐵兩用橋”的建設，順利了實現主跨頂推鋼梁前端導梁桿件的拼裝，為亞洲最大的鋼梁頂推施工拉開了帷幕。其鋼桁梁帶加勁弦頂推施工技術與BIM技術在公鐵兩用特大鋼橋上均屬國內首創與首次應用，是當時國內在建的為數不多的橋梁“高新尖”項目。

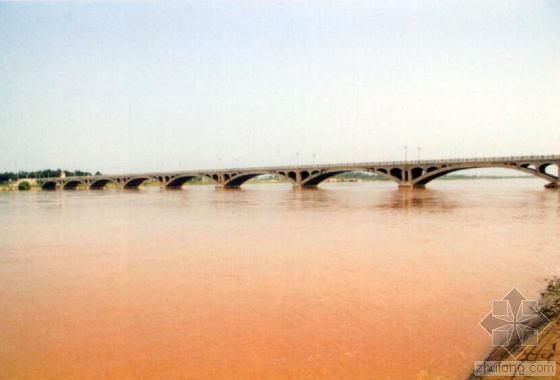

葉盛黃河公路大橋
2015年4月7日，寧夏路橋公司和清華大學BIM項目課題組簽訂了關于BIM技術引用協議，并應用在葉盛黃河公路大橋建設中。在這一工程建造時，BIM技術的運用，實現了事先對葉盛黃河大橋的施工質量、安全和進度的有效管控。而且，通過建筑信息模型和形象視覺效果，將每一道施工工序、施工方法呈現在施工人員眼前，更加直觀，幫助施工人員及時發現設計、施工中存在的一些問題，提高施工效率。
在路橋建造過程中，使用BIM技術，可以提高工程質量和施工效率，提升項目管理水平。
