1． 概況
開封黃河大橋位于開封市東北，橋梁全長7837.68m，主橋采用6×140m預應力混凝土部分斜拉橋（圖1）。
圖1 大橋效果圖
大橋位于黃河中游沖積平原，為典型的游蕩性河段，河道寬淺，兩岸地形平坦。設計流量18100 m3/s，最大沖刷水深18.61m?；鶐r以砂質粉土、粉細砂為主。開封市多年極端最高氣溫42.0℃，極端最低氣溫-17.5℃，年平均氣溫14.2 ℃ ~ 14.50℃，年平均降水量為670mm。
大橋按雙向六車道高速公路標準，設計速度120Km/h；通航凈高8m ,凈寬35m；地震基本烈度7度。
2． 主橋結構

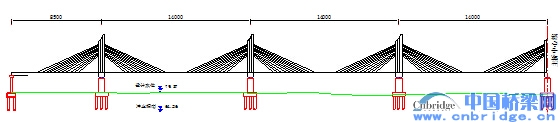

圖2 主橋橋型布置（單位：m）
主橋上部結構為7塔8跨雙索面預應力混凝土部分斜拉橋，橋跨布置為85.12+6×140+85.12＝1010m(圖2)。采用塔梁固結、墩梁分離形式，墩頂設單排支座，構成連續梁受力體系。
?。?）主梁
主梁采用變截面預應力混凝土扁箱梁，單箱三室斷面，邊腹板為斜腹板。箱梁頂寬37.4m，墩頂梁高5m，跨中梁高2.5m，梁高采用1.6次拋物線型漸變。中腹板厚0.6m，邊腹板厚0.45m。從跨中至墩頂?shù)装鍖挾扔?8.41m漸變?yōu)?6.5m，底板厚按二次拋物線變化，由0.25m漸變?yōu)?.75m，頂板厚0.28m。箱梁墩頂設2道厚1.5m的橫隔梁，在每根斜拉索錨固斷面設置一道厚0.25m橫隔梁(圖3、圖4)。

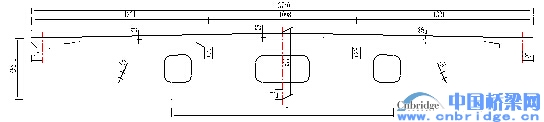

圖3 箱梁跨中截面
圖4 箱梁根部截面
箱梁采用懸臂澆注施工法施工，劃分為18個塊件，0號塊長6m， 1～7號塊段長3m，跨中8～18號塊段長4m。邊跨合攏段長1.5m，主跨合攏段長3.0m。
箱梁采用三向預應力體系，縱向鋼束有頂板束、腹板束和底板束，在墩頂及跨中無索區箱梁頂板、拉索橫隔梁下緣布置橫向預應力鋼束?？v向、橫向預應力筋采用鋼絞線束。豎向預應力筋布置在中腹板內，采用精軋螺紋粗鋼筋。
?。?）橋塔及索鞍
在箱梁兩側各布置一個塔柱，塔高36m，結構高度28m。橋塔為鋼筋混凝土矩形實體截面，橫橋向厚1.7m，順橋向?qū)?m。每個塔柱上與斜拉索對應位置設單排11個索鞍，豎向間距1m。索鞍采用鋼板焊接成矩形焊接弧形鋼箱（圖5），在箱體內設置隔板，在箱體兩側焊接錨墊板，再在隔板及錨墊板上鉆孔，穿入PE分絲管，在箱內壓注C50微膨脹水泥漿形成索鞍結構。索鞍兩端塔柱外側設置抗滑錨，上部結構施工完成后在抗滑錨內灌注環氧砂漿以抵抗運營階段產生的斜拉索兩側不平衡索力。對索鞍進行了足尺模型試驗和有限元分析計算。

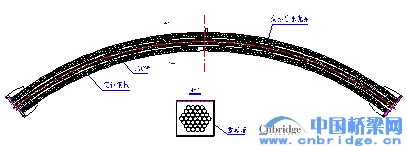

圖5 索鞍構造
（3）斜拉索
斜拉索采用雙索面形式，布置在主梁兩側，每個橋塔兩側對稱布置11對斜拉索，每根斜拉索共34根φ15.24mm，首次采用環氧填充型鋼絞線Ryb=1860Mpa，拉索外套HDPE管。斜拉索在塔頂通過索鞍轉向錨固在箱梁兩側加厚翼緣板上，拉索錨固點間距4m。
?。?）下部構造
主墩采用兩個分離的箱型墩柱（圖6），橫橋向分別在墩頂和承臺設置系梁加強橋墩的橫向聯結。墩身采用多邊形箱型截面，截面外輪廓尺寸為6m×6m，墩高12.0m。主墩基礎采用群樁基礎，承臺厚4m，每個橋墩設3排26根φ2m鉆孔灌注樁，樁長83m。

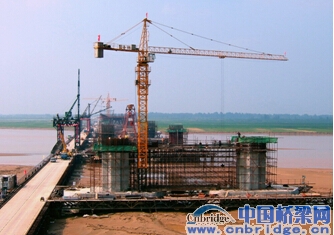

圖6 橋墩施工
每個墩柱頂設置一個100000kN球型抗震鋼支座。要求固定支座雙向、單向支座橫橋向（固定支座墩為順橋向）滿足在溫度力和汽車制動力作用下固定不動，而在設計地震力作用下可在滑動面上產生一定位移，以達到抗震消能作用。
?。?）主橋施工
在橋位上游側架設單線棧橋，利用棧橋搭設墩位施工平臺，進行基礎和承臺施工。待承臺施工完成后拆除墩位平臺，安裝塔吊進行墩身和上部結構施工。全部建橋物資通過棧橋運輸，并通過棧橋上吊機吊裝。
主梁0、1號塊梁段在支架上施工，其它梁段采用后支點掛籃懸臂澆注（圖7），斜拉索安裝比懸臂澆注滯后一個梁段。主橋合攏從邊跨向河心對稱逐跨進行。斜拉索采用一次張拉到位，成橋后不進行調索。
圖7 箱梁懸臂施工
3． 主要技術特點及創新點
開封黃河大橋?yàn)槟壳皣鴥?nèi)一聯孔跨總數最多、連續長度最大的多塔部分斜拉橋，也是目前國內已建主跨跨徑最大的部分斜拉橋之一。該橋的建成通車為我國部分斜拉橋建設的重大突破。
?。?）在國內同類型橋梁中首次采用環氧涂層填充型鋼絞線錨固體系斜拉索，環氧涂層填充型鋼絞線具有優異的防腐蝕性能。索體防腐引入一次性防腐的理念，提高了拉索壽命。
?。?）通過對現有的鋼絞線錨固體系進行改進，開發出適應環氧涂層填充型鋼絞線的錨固體系，改善了鋼絞線斜拉索錨固體系使用耐久性能和低應力安全性能。避免過去采用大、小鋼管索鞍中鋼絞線相互擠壓變形、鋼絞線受力不均的問題。
?。?）通過足尺模型試驗和有限元理論分析，在國內外首次開發并采用了新型PE分絲管索鞍技術，通過在本橋橋塔索鞍應用，使施工工序大大簡化，節約了投資，保證了工程質量。
?。?）研制并采用萬噸級大噸位球形抗震鋼支座，解決了大噸位球形鋼支座的抗震問題。
4． 有關資料
橋 名：開封黃河大橋
橋 型：PC部分斜拉橋
跨 徑：140m
橋 址：河南省開封市
設計單位：河南省交通規劃勘察設計院
施工單位：中鐵大橋局集團有限公司
鋼材用量：63558t
混凝土用量：480123m3
造 價：15.48億元
建成日期：2006年11月
