傳統制造復合材料材料平板，一般采用隨機排布的短纖維，其弊端是纖維不連續，生產前需要貯備纖維預浸料或者2維織物。對于3維殼狀結構，纖維纏繞、壓制成型和織物懸垂工藝都可以使用。3維整體織物是一種具有吸引力的替代材料。3維織物可以制成多種形式，和復合材料橋梁相關的形式一般有：（1）Z方向上多層無紡布縫合起來的，（2）平板或更為復雜的3維結構，（3）包含空隙的多孔層合板。編織技術也有應用。
三維織物復合材料的優勢有：
抵抗分層和增強復合材料穿過厚度方向的性能
容易進行浸膠、模壓和熱粘接等組裝操作
對傳統紡織機械只需進行細微改進
大批量生產時具有經濟性
如果采用
玻璃纖維或者聚酯纖維作為增強材料，與鋼鐵相比具有競爭力。
本文將描述3維織物的結構形式、設計過程以及制造工藝。實際應用的研究結果是制造一種小型步行橋，包括3大部件：有板梁，縱梁和面板組成的通道，兩側的護欄結構。橋梁的承載能力由板梁、縱梁和 主梁提供。
簡介
從古至今，木材、石頭、鋼鐵和混凝土等材料被廣泛的應用于橋梁建設。20世紀，橋梁建設受到高分子樹脂、玻璃纖維和其他纖維以及他們組合形成的纖維增強復合材料的影響非常有限。復合材料產業被分成幾個方向：一個是便宜的、使用玻璃纖維增強的復合材料，具有合適的強度性能，主要生產消費品。另一個是應用于航空航天和其他有特殊要求的高性能復合材料，使用昂貴的碳纖維和高模量纖維。而兩者之間的中間地帶，以建筑行業為代表的，用量巨大但力學性能要求較低的
復合材料應用被忽略了。隨著克服工業化中的保守主義，最近Cam Middleton教授在劍橋大學?？习l(fā)表了一篇名為“Consruction is not on the list of hi - tech efficient industries”的文章，闡述了提供一種滿足性能和成本需求的材料的制造工藝。
使用3維織物可以提供與傳統制造工藝生產復合材料相比的巨大優勢。
3維編制技術的發展
表1展示了復合材料常用的制備工藝，均在復合材料的性能或制造成本上有缺陷。在上世紀80年代，使用3維編制材料成為創新的方向。具有代表性的企業有Elsevier’s Composite Materials 集團，由R Byron Pipes設計改進；和Textile Structural Composites 公司，由Chou and Ko 在1989年設計，參見文獻“Forming rigid fibre assemblies: the interaction of textile techn ology and composites engineering (Hearle and Du, 1990).”
表1 傳統復合材料的制造工藝
random fibre placement
纖維隨機排布 |
dispersed short fibre injection mould 短切纖維注射模塑成型
lay- up of fibre mats 手糊纖維氈
nonwoven performs 無紡織物 |
simple filament laminates
簡單的纖維層合板 |
lay- up of prepreg 預浸料鋪放
filament winding 纖維纏繞 |
interlaced laminates
面內交錯的層合板 |
simple woven fabrics 簡單的編織物
knitted fabrics with laid - in yarns 面內有縫編線的針織物 |
3 - D shell structures
3維殼結構 |
filament winding 纖維纏繞
press- forming 壓力成型
fabric draping 織物懸垂 |
PROBLEMS: 困難
3D short fibre moulding: orientation / fibre length 3維短切纖維模塑成型：纖維取向/長度
laminates, essentially 2D: manually int ensive lay -up/ weak through thickness 層合板，本質上是2維：人工操作鋪放/厚度方向上強度較弱
press- forming & fabric draping: limited deformability 壓制成型和織物懸垂：變形性差 |
早期發展3維編制物的很多研究者都開發了特制的設備，只有很小的部分進行了商業應用。此后，越來越多的曼徹斯特大學研究的結構和實例證明，3維編制技術可以僅對傳統紡織機械進行細微改進就可以實現。這其中的優勢將在本次大會中發布（參見TexEng Software Ltd and RWTH Aachen, 2012）
All textile materials have an internal 3D structure of fibres and, in most forms, yarns. By 3D
fabrics, which may be woven, braided, knitted or nonwoven, we mean:
所有的編織物內在都有纖維形成3維結構，主要是紗線。通過紡織、編織、針織或者無紡的3維織物，我們可以得到：
擁有3維外形的單層材料
多層空腔材料
多層實心平板材料
3維實心多層材料
復合材料橋梁上主要應用了圖1中展示的各種3維紡織材料，當然編織的織物也有使用。通過使用這些織物，整合了
復合材料結構，克服了表1中描述的問題：特別是厚度方向上性能得到改善；產品成本下降，減少了織物制造和復合材料生產上的人力成本。

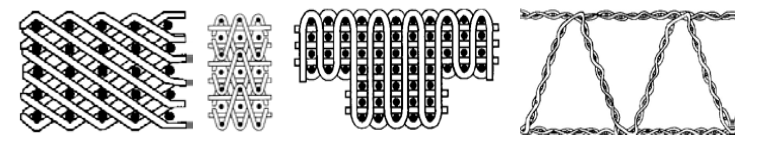

圖1 a 斜交互鎖 b 多層編制 c 正交互鎖 d 空腔
The design of 3D weaves is more complicated than for 2D weaves, but a program, Weave
Engineer , based on mathematical principles by Chen et al (1996) is available from TexEng
Software Ltd. It is easy to use in a series of steps. A typical output, which can be used as

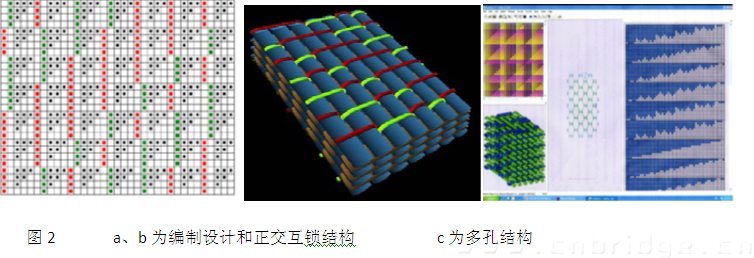

input to the control software of a weav ing machine , is shown in Figure 2.
3維編制技術比2維編制更加復雜，TexEng Software Ltd 在chen等人（1996年）提出的設計原則上推出了一款程序，廣泛應用在這個行業中。圖2 展示的是通過軟件控制的紡織機的產品設計輸入界面。

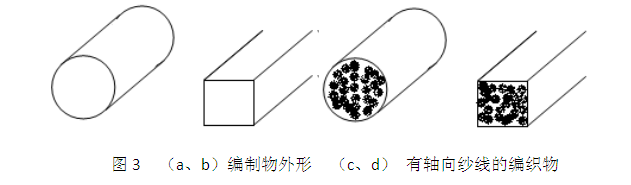

平板織物可以在寬織布機上編制，通過使用圖1中的編制物即可。線性元素可以在窄織布機上紡織，但是編織更加方便。管狀織物可以是圓形或者方形，中間填滿軸向的紗線，見圖3a-d。
圖2中展示的是編制模型的原理圖，面臨著將這些技術工業化應用的問題，還需要研究材料應力-變形的反應。和21世紀相比，傳統的紡織業仍然青睞實際生產經驗而不是計算機輔助設計，但是需要建筑行業工程師和其他行業工程師之間的相互聯系。學術研究帶動了相關結構和產品的應用，但是更多的研究應該用于發展行業適用的軟件。相同的問題出現在上世紀80年代，石油工業需要設計深海鉆井設備。鋼鐵過于沉重，而FRP材料是良好的解決方案。Joint Industry Projects項目推行了包括CAD技術的研究發展，將織造工程和海洋工程師們聯系起來。類似的解決方案今天同樣適用。
某3維編制復合材料橋梁的有限元分析
Working with Don Blackburn, TexEng Software Ltd carried out a feasibility study, (Chen and

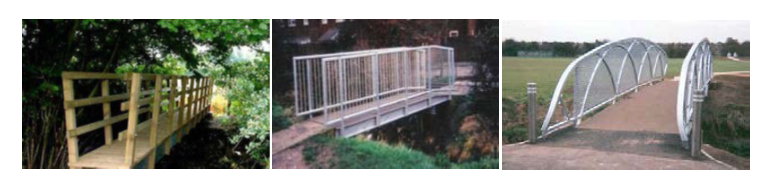

Hearle, 2010), for a composite footbridge for Blackburn Fraser Ltd (BFL). Figure 4 shows
examples of their products.
與Don Blackburn一起，TexEng Software Ltd開展了為lackburn Fraser Ltd公司建造一種復合材料人行橋的可行性研究（Chen和Hearle, 2010）。圖4 展示了他們的研究成果。
圖5展示了使用編織
復合材料生產的小橋支撐構件：有直線的縱向梁和扶手，橫向的水平板梁和立桿。其他的構件有組成橋面的復合材料平板和在橋梁兩側的保護板。

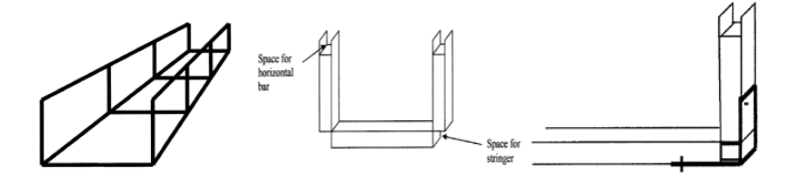

圖5. (a) 小橋的主要部件. (b) U型組裝.(c) 立柱和橋面的連接.
縱梁和水平橫桿可以由圖3中展示的管狀結構制成。編制是一種工藝路線，編制工藝可以很好的編制軸向制品。
或者，管狀紡織物也可以由兩層織物兩端紡織封口組成。如果制件為方形截面，其邊長為a，寬度為2a。在長度方向上，管狀織物可以做到幾百米長，當然需要經向編制。板梁和兩側立桿形成U型結構，可以使用簡單的管狀織物通過切割和彎曲形成。圖5a顯示了切割和彎曲之后的管。橋板是由平板紡織材料制成，為了達到強度要求，增強材料的結構選擇圖2b顯示的3維實心紡織結構，這樣3個基本方向上均有直線維。兩側護板可以有3維平板復合材料制成。如果有必要，橋板可以平鋪在縱梁上，提供額外的強度。
組裝橋梁時，首先安放縱梁，再將U型結構安放在縱梁上，如圖5c所示。兩者可以通過螺栓連接或者粘接，粘接方式材料的一致性更好。如果有必要，連接處可以使用直角形的多層織物進行增強。水平橫桿固定在立桿上。最后橋板放在在板梁上，兩側的防護板也完成固定。整橋可以在工廠內完成組裝或者在施工地點附近的平地上進行。
復合材料和鋼鐵的技術/經濟對比
一個全面的技術設計包括提供所有組件的尺寸，橋梁的規格，還要考慮的要求的強度、剛度、和其他參數。這些要求通過使用有限元軟件進行分析，最后預估了成本。

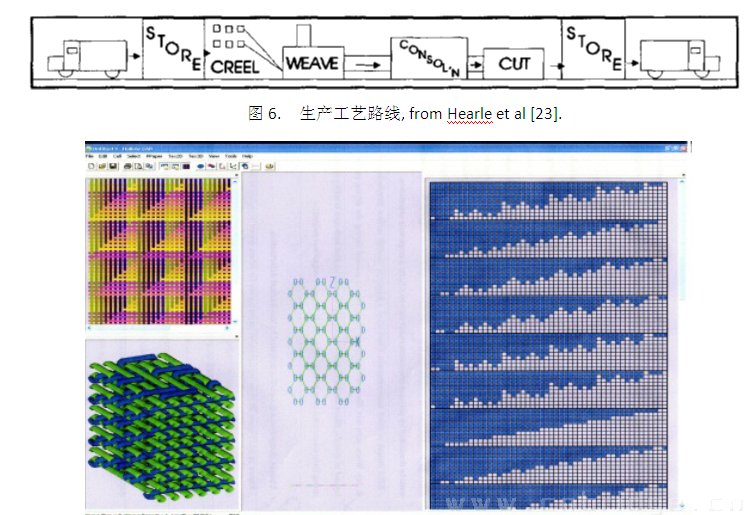

表2 結果展示了1995年Hearle et al進行的復合材料橋板和鋼梁組合效應的計算結果。本文建議一種連續批量化生產方案，如圖6所示。纖維從紗架供給到編制機，可以制作各種形狀產品如梁。然后織物通過加熱爐，固化形成復合材料。（即纖維編制拉擠技術）。考慮到的資金和運行成本，制造成本大約6歐元/m。產量需求較大時，成本越受歡迎。計算時，根據產能為840000m每年。短期內，非常需要采用更經濟的方式；如拆分纖維編制、自動化產品切割工藝等。
在把橋梁從鋼橋替換為GRP復合材料橋梁的過程中，這些數據可以大致預測橋梁尺寸和成本。為了滿足最大載荷要求，玻璃纖維復合材料需要更薄，可以減少1/10的重量，一半的材料成本。為了滿足剛度要求，玻璃纖維復合材料需要更厚，增加接近一半的重量和兩倍以上的成本。使用3維編制材料，如圖7所示蜂窩狀結構，可以減少重量的同時保證足夠的剛度。彎曲和剪切剛度與橋梁性能比較相關，受截面形狀決定，這需要更加詳細的分析。使用芳綸纖維可以大幅減重而且滿足剛度要求，但是更貴。碳纖維那就更貴了。
表2 簡單梁的性能和成本對已（資料來自Hearle et al ,1995）
| |
鋼 |
玻纖 |
聚酯 |
芳綸 |
| 極限載荷對比 |
| 面積， m2 |
0.0086 |
0.0021 |
0.0070 |
0.0024 |
| 重量， kg/m |
68.40 |
4.35 |
9.82 |
3.20 |
| 材料成本UK£/m |
13.7 |
4.79 |
9.62 |
52.97 |
| 剛度對比 |
| 面積， m2 |
0.0086 |
0.0132 |
0.0239 |
0.0111 |
| 重量， kg/m |
68.40 |
27.84 |
33.52 |
14.74 |
| 材料成本UK£/m |
13.70 |
30.61 |
33.52 |
244.31 |

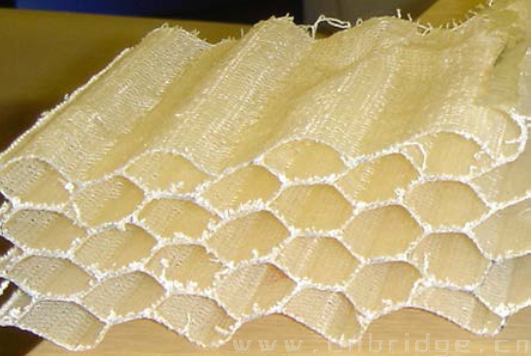

圖7 3維蜂窩編織物. (a) 編制設計. (b)最終結構.
結論
玻璃纖維復合材料在提高機械性能和減重方面有著良好的應用記錄。較輕的重量降低了安裝的成本，因為不需要使用重型的運輸和起吊機械。其便于運輸?shù)奶攸c，可以估計，在軍事行動或者進行更換替代上具有應用前景。耐疲勞性能良好。同時具備很好的耐腐蝕性能，可以減少甚至取消電極保護和涂裝的成本。復合材料壽命長。有研究表明，
復合材料橋梁比混凝土結構或者鋼結構橋梁對環境的影響更小。使用3維紡織或者編織織物作為增強材料可以增強復合材料在厚度方向上的性能，而且經濟成本更好，更便于組裝。
上述橋梁的設計過程選擇了一種經濟的制造工藝。采用最簡單的實心型材結構，雖然不能說吸引人，但是外觀可以改進?？梢詫χ破繁砻孢M行處理，得到平滑或者有布紋效果的表面。挑選護欄邊板的尺寸和規格，并進行切割。如果在制造復合材料時加入填料，可以獲得一體的顏色效果，而且無褪色之憂。這類似家具生產，在表面添加彩紙或者織物，獲得與環境一致的具有吸引力的外觀。
有的客戶喜歡傳統的橋梁樣式，如圖1 所示，有立柱、水平或者斜的邊欄，這些都可以使用管狀的
復合材料。這些橋相對比較復雜，因此需要進行研究和發展出最好的制造路線。橋梁有更多的部件，這意味著如何連接并確保有足夠的強度是一個很重要的問題。

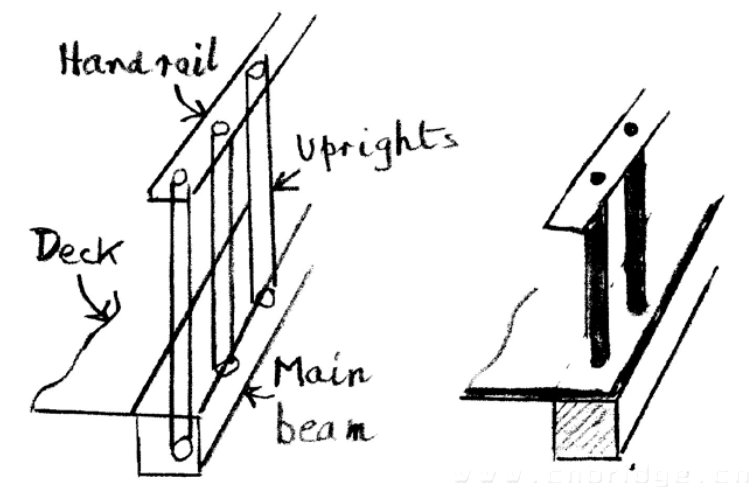

圖 8. 更加方便的建橋思路
包括的部件有 ：
A） 兩根主梁 為了安裝支柱，頂部和底部開孔的箱式梁，可以再其中填滿短切纖維復合材料或者其他可以保證穩定性地材料
B） 支柱 圓柱型或者其他形狀。用于連接主梁和扶手。
C） 橋面板 安裝在主梁上面的平板。寬度上可以橫跨主梁，同時可以開孔方便支柱安裝。
D） 扶手 為了安裝支柱，在扶手上開孔。
木材和鋼鐵的使用往往傾向于直線設計。曲線設計在某些區域會非常吃香。BFL公司采用鋼材建造了圖4c中展示 橋型，但是造價昂貴。3維編織產品很容易彎曲到所需形狀，如圖3e，因此，在曲線物品很穩定，這也為設計者打開了新的大門。
除了玻璃纖維，高性能的
聚酯纖維也是復合材料的潛在應用材料。杜邦公司在1980s年代就展示了其可以達到很高的性能，但是商業化進程緩慢。表2數據可以證明，聚酯纖維的性能可以與玻璃纖維相比。低熔點的共聚物纖維被應用為熱塑性粘接劑或者自粘膠。但是，熱固性樹脂不可回收，熱塑性樹脂可以熔化，然后樹脂重新利用。這在建造臨時性橋梁時，可以考慮。聚酯復合材料還可以使用染色的紗線獲得不同的圖案。
本文通過BFL實例展示了復合材料橋梁可以作為木材和鋼結構橋梁的替代品。下一步將是進行研究，設計簡單的部件，更小的尺寸，展示最后的性能，經過組裝實現整體良好的性能表現。這些實踐研究伴隨著更加詳細的性能分析。
本文這種介紹了BFL制造的一座小橋。但是相同的技術可以應用在大橋上面，比如BFL建造的從高速路下來的車型橋。對于大多數橋梁來說，質量輕不是主要的因素，在軍用橋梁，需要使用直升飛機進行運輸?shù)臉蛄荷?，在需要更換的橋梁領域，本文所述橋梁可以作為臨時橋梁使用。更多，更廣泛的使用3維編制復合材料的部件將被應用于大規模的公路、鐵路或者其他橋梁上。
致謝：
我們非常感謝Farmers Bridges Ltd公司的Don Blackburn先生在橋梁市場領域給予的建議，感謝NorthWest Development Agency在項目可行性研究中給予的擔保支持。
參考文獻
Chen X. and Hearle J. W. S. (2010), Report to Blackburn Fraser Ltd, Bridges Made from 3D
Textile Reinforced Composites.
Chen X., Knox R. T., McKenna D. F. and Mather R. R. (1006), J. Textile Inst., 87, Part 1, 356-370. 1996.
Chou T - W. and Ko F. K. (1989), editors. Textile structural composites, Elsevier, Amsterdam,
Netherlands, 1.
Hearle J. W. S. and Du G. W. (1990), J Textile Inst, 81, 360 -383.
Hearle J. W. S., Smith J. T. and Day R. J. (1995), TechTextil Symposium 1995, Lecture No.104.
TexEng Software Ltd and RWTH Aachen (2012), Fourth World Conference on 3D Fabrics andtheir Applications.
