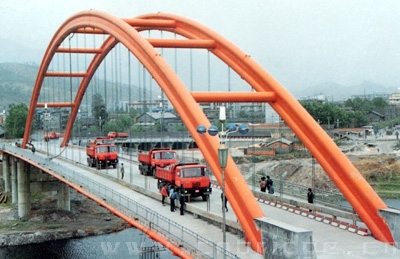

旺蒼東河橋位于四川省旺蒼縣，于1990年建成。該橋由四川省交通規劃設計院設計，四川省橋梁公司施工。
橋梁結構特點
旺蒼東河橋為凈跨115m下承式鋼管混凝土預應力系桿拱橋，矢度1/6，橋面為凈7+2×0.8+2×3+2×0.2(m)，總寬15m，主橋長248m。
橋兩片拱肋間用Φ800橫撐連接以保持其穩定性，垂直吊桿用高強鋼絲組成，以吊掛鋼筋混凝土橫梁。每根拱肋用兩根直徑為800mm、壁厚10mm的鋼管組成，其間用分列的鋼板連接成截面高200cm的“啞鈴形”拱肋斷面，鋼管中距120cm，分段安裝，每段重限制在400kN以內。
橋拱腳固定于橋墩上，并在兩拱腳間設置系桿，隨著分段澆筑鋼管拱肋內的混凝土而分批張拉系桿的預應力鋼束，使拱腳的水平力由系桿負擔。活載作用下拱腳的水平推力由系桿及橋墩共同負擔。
鋼管拱肋實際上是一種復合材料，在破壞荷載作用下，鋼管不僅起縱筋的作用，而且對混凝土起螺旋箍筋的作用，以提高構件的承載能力。在施工階段，鋼管起著勁性骨架的作用，由于它的整體性好，具有較大的抗彎剛度，材料數量比勁性骨架省，施工制作方便，顯著地降低了造價，而且其外形也很美觀，這類橋型將具有一定的發展前途。
