德江白果沱橋

2010-08-17　來源：網絡

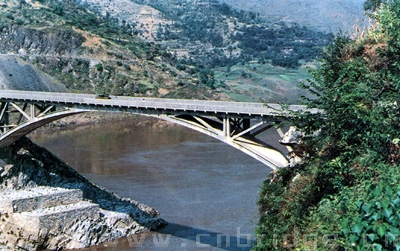

　　德江白果沱橋位于貴州省德江縣，跨越烏江。該橋由貴州省交通勘察設計院設計，德江縣工程隊施工，于1986年竣工。

　　白果沱橋主跨為1孔100m的預應力混凝土桁式組合拱橋，兩岸各以10m邊孔過渡，直接支于山巖上，全橋長138.6m。橋面為凈7+2x0.75(m)，矢跨比為1/8。下弦（拱圈）高1.0m，寬6.52m，拱頂桁架片高1.30m。

　　該橋施工時，桁構預制單片構架單元，用鋼質人字扒桿懸拼，采用Φ25mm 40Si₂MnV Ⅳ級鋼軋絲錨碇體系。
