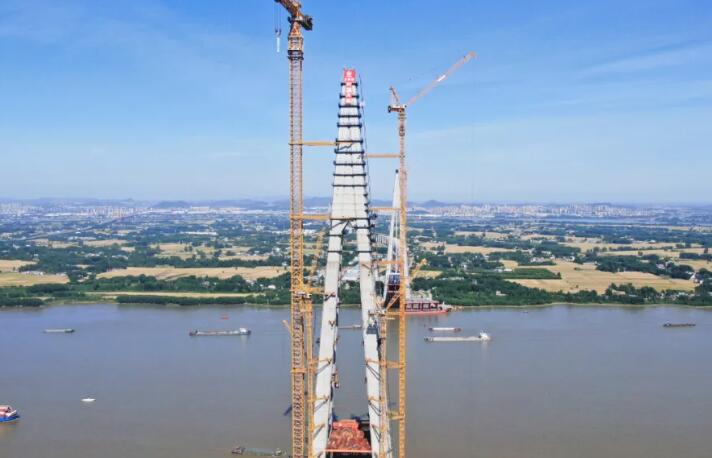

5月22日上午，由中鐵大橋院設計、中鐵大橋局施工的巢馬城際鐵路全線控制性工程，世界首座雙主跨超千米的三塔斜拉橋、世界最長聯鋼桁梁斜拉橋——馬鞍山公鐵兩用長江大橋主塔成功封頂，標志著大橋項目工程建設關鍵性施工節點再獲突破。之后，大橋中塔將全面進入主梁懸臂架設及斜拉索安裝施工階段。

　　揭密一

　　如何確保“搭積木”結果安全又穩固？

　　“今天完成封頂?shù)氖?號墩索塔，為大橋中塔柱，塔高345.6米，相當于115層樓高，是世界最高鋼-混混合塔。此前，該橋3號墩邊塔和5號墩邊塔，已分別于2023年8月份和2024年1月份完成封頂。”中鐵大橋院馬鞍山長江公鐵大橋項目總體羅扣介紹，為解決斜拉索錨固區超高混凝土泵送、澆筑、養護等施工難題，節省施工工期，這三座主塔均為“大節段鋼-混混合橋塔”形式，其中4號墩采用空間三角形結構，為四肢空間橋塔，縱橫向均為A型，上塔柱斜拉索錨固區采用鋼結構，高118.5米，混凝土結構為223.5米，鋼-混結合段高3米，工程量相當于兩邊塔的總和。

　　通過以往大橋封頂新聞視頻，似乎讓不少人都覺得，“封頂”就如同“搭積木”一樣，用一臺起重機將塔冠吊裝上去就完成了，其實不然。

　　“封頂原理如同‘搭積木’，但實際過程卻比‘搭積木’要難得多。尤其是如何保證結構安全，是我們在前期設計工作中的重中之重。

　　據羅扣介紹，4號墩鋼塔采用大節段整體制造、運輸和安裝，節段之間采用現場栓焊組合連接方案，共分39個吊裝節段，單節鋼塔最大重量為482.7噸，此次封頂?shù)乃诟?.5米，重98.5噸。其中，中塔鋼塔截面形狀復雜，特別在位于四塔肢合為一塔肢的焊接處，其結構受力及構造相對更為復雜；為保證結構安全，設計團隊圍繞鋼塔合理構造及索塔錨固受力性能進行創新研究，從而有效解決了鋼塔整體及局部受力的問題。

　　不僅如此，針對鋼混結合段這一重要內力傳遞關鍵節點，設計團隊還開展了鋼-混凝土混合接頭受力性能及試驗研究，一方面通過有限元數值模擬分析、結合縮尺模型試驗，摸清結合段內力傳遞路徑，以保證結合段受力安全；另一方面聯合高校、鋼塔制造廠，進行了超高大截面鋼橋塔焊接變形規律與控制關鍵技術研究，首次針對鋼橋塔空間復雜結構開展模型試驗，成功解決了大橋超高大截面鋼塔節段制造、拼裝、高空焊接等建造過程中的變形控制的難題。

　　探秘二：

　　如何推動“搭積木”過程簡單又方便？

　　俗話說，“欲行其事，先利其器”。若要實現橋梁綠色建造和智能建造，必須推動橋梁施工建造“模塊大型化”發展，也必須得有與之匹配的建橋裝備。

　　“這一次成功封頂?shù)谋澈?，離不開我們‘建橋神器’的助攻。”

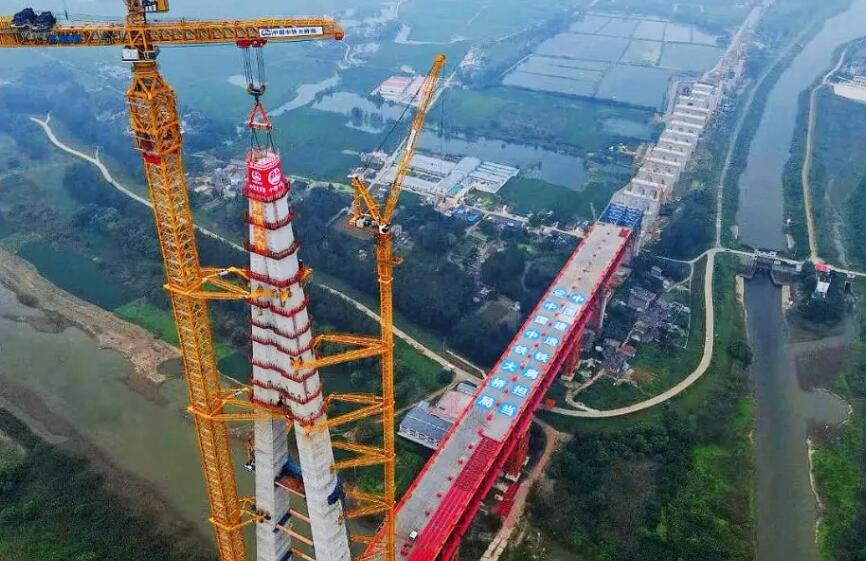

　　羅扣所說的“建橋神器”指的是專為馬鞍山長江公鐵大橋量身定制，全球目前最大塔式起重機“徐工XGT15000-600S”。

　　時間追溯到2019年，馬鞍山公鐵兩用長江大橋進入初步設計階段。

　　按設計要求，大橋鋼塔單塊最重超過400噸，吊高要求達350米，彼時，國內目前沒有一座塔式起重機能夠承載此任務。面對困難，設計和施工團隊沒有退縮。就像60多年前，為建設南京長江大橋，大橋院與大橋局聯合鞍鋼研制出了被譽為“爭氣鋼”的16Mn橋梁新鋼種一樣。這一次，建設團隊與國內工程機械的龍頭企業徐工集團，決心共同研發新的施工裝備。

　　歷經3年研制，2022年6月2日，“XGT15000-600S”塔機正式交付，成功實現了1.25倍動載起吊750噸目標，不僅刷新了塔機吊載世界紀錄，使中國塔機在全球行業領域取得了主動權與話語權，提升我國裝備制造業在全球的競爭力和影響力，也極大推進了“中國橋梁”整個行業的未來發展。

　　正如中鐵大橋院黨委書記、董事長黃燕慶指出：“創新鏈?zhǔn)钱a(chǎn)業鏈發展的動力之源，產業鏈?zhǔn)莿?chuàng)新鏈發展的落腳點。引導創新資源與產業需求高效對接，帶動更多橋梁科技創新成果走出實驗室、走向生產線、邁向市場化，促進科技創新與經濟社會發展深度融合。中鐵大橋院，責無旁貸。”

　　探秘三：

　　如何讓“搭積木”過程精準到“毫米級”？

　　“對于一座大橋，保證其結構安全，僅憑理論和計算還遠遠不夠，施工建造質量也很關鍵。但如何保障‘設計’和‘施工’無縫對接，把‘圖紙’與‘現實’之間的差異盡可能降到最低，施工監控則能起到?jīng)Q定性作用。”中鐵大橋院馬鞍山長江公鐵大橋施工監控負責人嚴和仲介紹。

　　主塔，作為斜拉橋的重中之重部位，如同“主心骨”，連接著塔索與主梁，承載著橋梁的“靈魂”。為了滿足航道通航要求，主塔高聳345.6米，相當于115層樓高。從“破土而出”到“凌空而建”，這座高達345.6米的擎天巨柱，施工過程雖如“搭積木”一般，但每提升一米都是一次更高難度的挑戰，尤其進行大塊模板的拼裝及線形控制，堪比“空中繡花”。

　　并且，由于大橋主塔為空間四塔肢“A型”塔，屬于混凝土塔與純鋼塔結合，鋼塔柱體量大、構造復雜，加上受風、溫度、施工機具等多重因素的影響，主塔在合龍時如何確保四塔肢間的精準對接，成為了一個技術難題。為此，在鋼塔首節段上安裝了高精度的三向調整系統和定位桁架，并設置了臨時鎖定裝置，以保證在溫度恒定的工況時可進行高精度測量。

　　“針對線形控制，鋼塔節段制造精度至關重要。”嚴和仲表示，由于鋼塔架設是再現工廠制造精度的過程，橋位現場安裝過程中出現誤差調整手段有限且調整量較小。因此，不僅要加強現場安裝線形的控制，確保節段之間的完全匹配。更在廠內對制造線形進行了嚴格的監測和控制，特別是鋼錨箱和索導管等關鍵部件的定位復測，幾何尺寸精確到毫米級，空間角度精確到“秒級”。

　　為實現智能化發展、精細化控制、標準化建設和現代化管理的目標。施工監控團隊通過搭建“智控”平臺，利用數據分析來輔助人工決策，從而顯著提高大橋建造過程的精準控制和精細化管理水平。同時，結合本橋結構和施工特點，在主塔施工全過程，施工監控團隊除了緊密跟蹤現場施工動態，在每個關鍵節點實施前，都會對施工方進行監控技術交底，并通過自主研發的橋通軟件建立主塔計算模型，實現全過程的精細化主動控制，最終在各方的緊密協作配合下，推動4號墩主塔順利封頂，傾斜度偏差優于塔高的1/8000。

　　封頂結束后，橋隧技術公司黨委書記孫英杰表示：“作為省級‘專精特新’企業，我們緊跟市場需求，主動創新引領，不斷淬煉核心技術，把‘智能+專業’新質生產力作為橋隧智慧大腦的切入口和著力點，打造一流的橋隧監控監測團隊，為橋隧的智能建造和智慧運維保駕護航。”

　　探秘四：

　　如何讓大橋結構之美與文化之美“美美與共”？

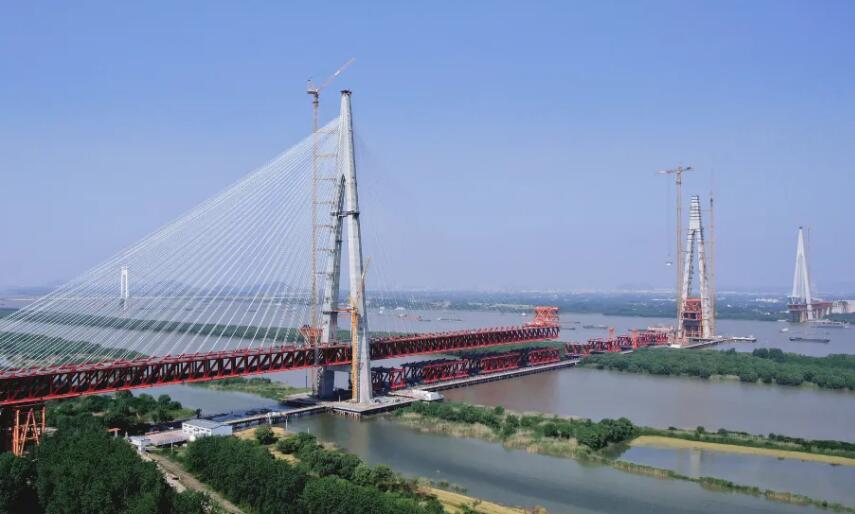

　　站在施工棧道，抬頭仰望，蔚藍的天空下，碧波蕩漾的大江之上，三座“A型”白色主塔高聳入云，如同三個巨型“人”字，巍然屹立在天地之間。兩側婆娑的綠樹、清澈的江水，熱火朝天的大橋建設現場，渾然一體，好一幅昂揚奮進的夏日畫卷！

　　“橋梁景觀設計首先要滿足結構受力要求，這是我們做景觀設計的前提和準則。”余璐介紹，為便于拉索錨固，國內“三索面”斜拉橋基本采用橋面以上為倒Y形的主塔。

　　按老式常規，馬鞍山公鐵兩用長江大橋原本也可采用常規“倒Y形”主塔。然而，考慮到以往基本所有三索面大跨斜拉橋均采用“倒Y型”主塔的方式，在設計馬鞍山公鐵兩用長江大橋時，有業主提出，“在滿足斜拉索錨固前提下，有沒有采取其他造型的可能性？”

　　通過反復計算和琢磨，設計團隊采用“A型”主塔，既可滿足三索面斜拉索錨固的需要，還能通過塔柱截面由塔底至塔頂逐漸收縮，削減橋塔龐大體量，使橋梁在環境中不致于太過突出。該設計不僅得到了專家和業主的一致好評，還獲得了外觀設計專利。

　　不止致力于滿足“結構之美”，為了使大橋之美與周邊環境之美、文化之美更好“美美與共”，設計團隊還深度借鑒融合了“橫看成嶺側成峰”的中國傳統哲學與中華民族精神。

　　例如，在設計中，將橋塔底端橫橋向進行水平連接，通過加強全橋整體性，強化山峰景觀意向，讓人們擁有了“站在不同位置，感官不一樣”的視覺效果。除此之外，還刻意將該橋與附近相隔2.3公里的馬鞍山長江公路大橋主塔造型達成“遙相呼應”的作用。在設計團隊看來，這兩座大橋，一老一新，分別代表了時間的過去與未來，也同時彰顯了文化的傳承與延續。“因此，我們要在設計中，既強調尊重和傳承歷史文化，又能充分體現和凸顯現代創新精神，以此表明時代的進步和社會的發展。”

　　作為這座大橋的“美容師”，余璐毫不吝嗇對馬鞍山當?shù)赜凭梦幕z產與深厚文化底蘊的贊美和希望。她表示：“在這里，山、水、橋、人成為協調統一的整體，橋梁成為代表地區文化符號的地標性建筑，使得自然、人文、歷史得以交融；象征著馬鞍山的未來，天將更藍、山將更秀、水將更清、橋?qū)⒏?，?jīng)濟將更繁榮、人民將更富裕、社會將更和諧。”
