引江濟淮一期工程去年年底實現試通水通航。滾滾長江水一路向北，途經數百公里，翻越江淮分水嶺來到世界最大跨度通水通航鋼結構渡槽——引江濟淮淠河總干渠鋼渡槽。這座可通航的世界級“水橋”是如何實現“河上有河”的？日前，“江淮牽手千年夢圓——行走江淮運河”大型融媒體采訪團來到這里，感受這座“水橋”的通航奇觀。

　　為什么要建世界級“水橋”

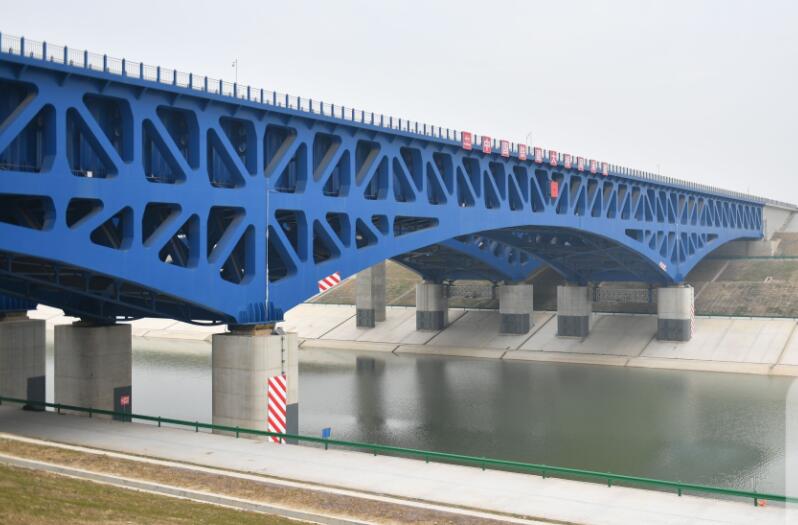

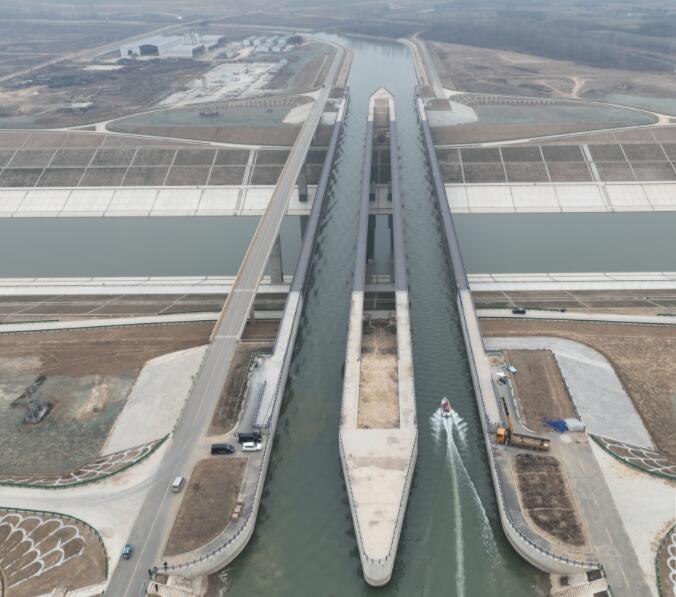

　　下午3時，采訪團一行沿著蜀山泵站樞紐一路向北驅車半小時左右，便來到了位于肥西縣高店鄉、江淮分水嶺北側的引江濟淮淠河總干渠渡槽。只見外觀藍色的鋼結構渡槽宛如一條長虹橫臥在江淮運河上，兩條河道垂直相交又“江水不犯河水”，各自流淌，形成了一座“河上有河”可通水行船的“水上立交”奇觀。

　　據介紹，引江濟淮淠河總干渠鋼渡槽采用三跨鋼結構桁架式梁拱組合設計，主跨跨度達到110米，比世界著名的德國馬格德堡水橋還要長3.8米，是目前世界上跨度最大的通水通航鋼結構渡槽。為什么要建這樣一座巨型“水上立交”？安徽引江濟淮集團公司合肥建管處高級工程師孫賢福告訴記者，引江濟淮航道和淠河總干渠在此交匯，淠河總干渠作為合肥和六安的重要供水渠道，比引江濟淮航道高出30多米，要保證它們互不影響各自暢通，就需要建這樣一座水上立交橋。

　　按照國內以往輸水工程的經驗，基本都是通過地下隧洞進行“下穿”輸水。“但是引江濟淮工程作為二級航道，它還要保證通航，所以只能設計出淠河總干渠從引江濟淮運河上凌空而過的方案，渠水只能通過架設渡槽的方式過流，這樣引江濟淮和淠河總干渠就形成了‘河上有河’的立體交叉格局。”孫賢福說，在施工時，為了保障淠河總干渠通水不中斷，必須將弓形的老輸水渠道進行“截彎取直”，修建一座可通水行船的渡槽，待渡槽建成后，將原先的渠道改道渡槽。

　　設計“以小馱大”顛覆傳統

　　站在橋面，可以看到清澈的淠河水在渡槽內緩緩流淌。渡槽總長350米，分左右兩幅，其中鋼渡槽全長246米。鋼渡槽主跨跨度達到110米，為目前世界第一。渡槽設計流量150立方米/秒，設計水深4米，為Ⅵ級航道，可通行100噸級船舶。

　　孫賢福告訴記者，一般的行車橋梁，車重遠小于橋重，是以大馱小。但是淠河總干渠渡槽承受著源源不斷供往合肥的水，水重近4萬噸，相當于約2萬輛小汽車或25輛高鐵列車的荷載，而橋重只有近2萬噸，水重是橋重的2倍，是典型的以小馱大，可以說顛覆傳統意義的。另外，淠河總干渠的水季節性變化較大，旱季和雨季，存在1萬噸至4萬噸的水重量變化，荷載變化很大。為此，淠河總干渠渡槽通過設計上承式拱橋，將大剛度的上桁架渡槽和抗壓能力極強的下桁架拱橋相組合，形成橋梁的受力骨架，成功地解決了超級且可變水荷載問題。

　　“此外，設計成兩幅也是既考慮到一幅荷載過大，又有個重要的作用，當一幅需要檢修時，另外一幅還可以保持水流暢通，使供水不受影響。”孫賢福說。記者發現渡槽內壁不是平整光滑的，而是呈現波浪形。“渡槽內壁靠水一側采用食品級不銹鋼復合板，保證合肥市水源的水質安全。”孫賢福解釋，正是創新設計復合波形鋼板，可以更好地應對淠河總干渠旱、雨季水重量變化，緩沖壓力。

　　施工大量采用機器人焊接

　　2021年5月1日，隨著淠河總干渠渠水緩緩流入引江濟淮淠河總干渠渡槽，引江濟淮淠河總干渠渡槽充水試驗成功，正式通水并具備通航條件。

　　如此大跨度的全焊接鋼渡槽，施工難度之大可想而知。中國鐵建大橋工程局集團有限公司引江濟淮項目部工程部部長王豪告訴記者，設計上下部結構包括橋墩是混凝土，上部結構包括渡槽是鋼結構，這對于工程來說是非常大的挑戰。在焊接工藝上也提出了極高的要求，“整個工程用鋼量約2.1萬噸，規模空前，質量要求更是達到行業最高標準。”王豪說，鋼構件大部分節點鋼板的厚度都在60毫米以上，甚至達到80毫米，厚板焊接成為最大難點。

　　為了準確控制渡槽的安裝線形，技術人員精確計算安裝坐標，在支架上預設安裝控制點及定位構件，安放三向千斤頂進行鋼桁梁的細微調整，確保構件按照設計要求精準安裝到位，最終誤差不超過 1.5 毫米，同時，施工過程中大量采用機器人自動焊，消除了人為因素造成的誤差。技術人員還探索實踐鋼桁梁組拼施工工法，以全焊鋼結構焊接變形控制工法和不銹鋼復合板波折板成型等一系列工藝技術，確保了工程安全高質量建設。

　　孫賢福表示，渡槽和引江濟淮主河道的交叉施工問題也是難點之一，涉及到施工的先后順序。此外，由于橋梁桁架整體結構剛度大、桿件之間空間位置關系復雜，經過技術、質量、安全等多方面比較，最終采用安裝工程采用從兩側過渡墩開始，在跨中位置合龍的方案。

　　遠遠看去，全橋外觀如雕梁畫棟，一派新橋古韻風貌。據介紹，其燈光系統采用外冷內暖，槽中水體與波紋板碰撞又形成水流漣漪。同時，橋頭分流島上的監控塔采用水滴式的玲瓏塔造型，呈現出水橋、水玲瓏、水漣漪相伴而生的動感畫面。

　　雖然通航并不是引江濟淮淠河總干渠渡槽的主要功能，但渡槽可以通行100噸級小型船舶。直播結束后，記者受邀乘船體驗了一番渡槽內航行的感覺。渡槽內碧波蕩漾，時而有水鳥飛過，兩岸風光旖旎。“目前正在進行渡槽兩岸的綠化工作，未來這里也將成為市民的網紅打卡點。”孫賢福說。

　　鋼渡槽對焊接工藝有極高要求。

　　站在渡槽橋面上，遠遠望去便可見引江濟淮二期合肥水源工程正在熱火朝天的建設。據介紹，合肥水源工程擬從江淮溝通段與淠河總干渠渡槽交口的東北角采用箱涵取水，經泵站提水，采用箱涵輸水至淠河總干渠，向滁河干渠（合肥供水）和潛南干渠進行補水，其建設內容為新建小廟提水站，含進、出口箱涵等。

　　“合肥水源工程規劃輸水總流量60m3/s，對合肥市的用水是一個很大的補充。”孫賢福說，它承擔引江濟淮向合肥市董鋪水庫、大房郢水庫、眾興水庫和淠河總干渠供水區范圍的補水任務，并相機補充灌區水量和退還灌區被擠占的河道生態用水。
