一、橋梁概況
大橋全長2172m，橋面設2.957%的雙向縱坡，豎曲線頂點位于主橋中心，豎曲線半徑為16000m，橋梁中心樁號為K14+745.986。
主橋上部為90m+3×165m+90m五跨變截面P.C.連續箱梁橋，由上、下行分離的兩個單箱單室箱形斷面組成，箱梁根部梁高8.8m，跨中梁高3.0m，從1號塊至跨中按二次拋物線變化，采用三向預應力體系；主墩及主引橋過渡墩均采用矩形薄壁截面，主墩基礎采用18φ2.5m的鉆孔灌注樁，過渡墩基礎半幅橋采用4φ2.5m的鉆孔灌注樁。

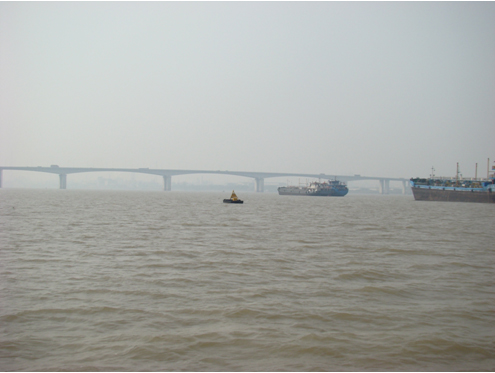

圖1－1主橋概貌
本橋于1997年10月開工建設，2001年3月建成通車，至今已通車6年多。在此期間進行定期測量，主要內容為橋面的撓度變化值。從2001年6月至今已測量了14次（測量報告的主要結論為：主要結構的高程值在變化（下?lián)希?。其中絕大多數點的下?lián)现稻谠O計頂期值以內，但北汊主橋次邊孔跨中下?lián)现颠_到99.9mm），設計預留“頂拱度”值為100mm，幾乎用完設計預留值。
二、檢測目的
通過對主橋宏觀工作狀況及細部健康狀況的檢測，主要可以達到以下目的：
(1) 通過對該橋表觀病害的檢測，了解橋梁結構的工作狀態，為橋梁結構評估提供第一手資料。
(2) 通過對現有結構進行鋼筋銹蝕電位、氯離子含量、裂縫長度和寬度測量、構件強度、混凝土碳化深度等專項檢測可以為結構物的強度、剛度和耐久性評估提供數據支撐。
(3) 通過對橋梁結構進行全面檢測，建立健全橋梁“指紋”檔案，為今后本橋的養護管理提供量化依據。
三、檢測內容
針對該橋目前的實際情況，結合業主的要求，主要就下述幾個方面對該橋進行了全面檢測，最后根據檢測結果對橋梁結構的運營狀況進行綜合評估，并提出針對性的養護維修意見和建議。
(1) 橋梁結構表觀病害檢查；
(2) 橋梁幾何形態參數測定；
(3) 橋梁結構恒載變異狀況調查；
(4) 橋梁結構構件的材質強度檢測與評述；
(5) 混凝土中鋼筋銹蝕電位的檢測；
(6) 混凝土中氯離子含量的測定；
(7) 混凝土碳化狀況的檢測；
(8) 混凝土結構鋼筋分布狀況的調查；
(9) 橋梁裂縫的檢測；
(10) 支座伸縮縫的檢查。
四、檢測結果
五、檢測結論
1、主要病害
通過對主橋詳細檢測，對全橋結構現狀評價如下：
(1) 橋梁上部主要承重構件存在局部的風化、麻面、空洞、缺陷、滲水、露筋、裂縫等病害且個別裂縫寬超限，對結構的耐久性已造成一定的程度的影響。

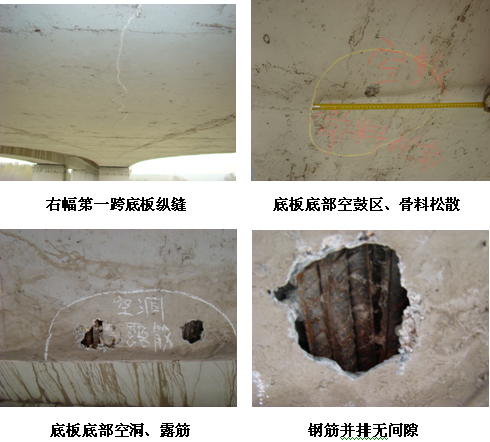

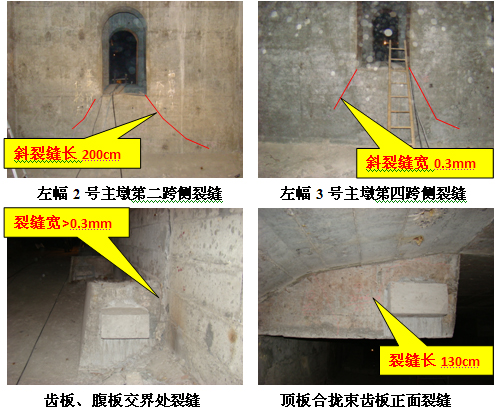

箱梁底板底部存在縱向裂縫，主要分布在L/4跨附近，最大裂縫寬度為0.3mm，沿縱橋向最長達12m，個別裂縫伴有滲水和水漬鈣化現象；箱梁腹板在L/4至主墩墩定范圍存在水平裂縫和斜裂縫，斜裂縫走向為支點側偏高，跨中側方向偏低，其中最大裂縫長度2.1m，最大裂縫寬度0.2mm；底板底部存在大量修補痕跡，部分修補區域存在空鼓、空洞、混凝土劣化、混凝土內夾有雜物(麻絮等)、混凝土表面存在大量銹斑、鋼筋外露和銹蝕等病害；箱梁合攏段頂板存在大量縱向裂縫，多數裂縫沿合攏段縱向貫通，部分裂縫存在滲水痕跡，并伴有水漬鈣化現象，裂縫最長為300cm，裂縫最寬0.5mm；多數預應力齒板錨固面在預應力鋼束錨固端和腹板之間的部位均存在豎向(部分裂縫呈斜向下方向)裂縫，裂縫最長為130cm，裂縫最寬為0.3mm。部分齒板頂面和腹板相接處存在裂縫，裂縫最長為280cm，裂縫最寬為0.3mm。少數齒板在側面中部存在裂縫，裂縫最長為130，裂縫最寬為0.25mm。
(2) 墩臺基礎基本完好；支座基本完好；

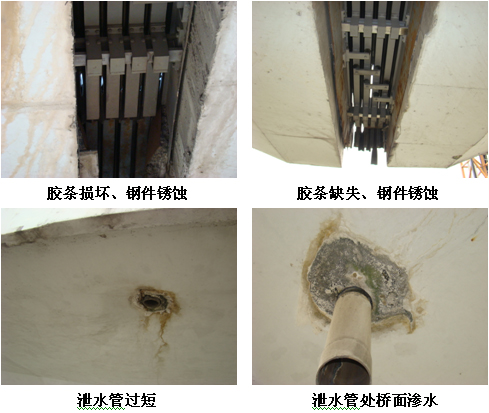

(3) 橋面鋪裝未發現明顯病害；護欄多處因內部鋼筋銹蝕，導致表層混凝土脹裂、脫落；伸縮縫存在局部輕微銹蝕，伸縮縫內積有未能夠及時清理的垃圾和雜物；部分泄水管失去應有的功能。
(4) 混凝土無損檢測顯示：箱梁內部的實測混凝土強度基本能滿足設計強度要求；構件內部鋼筋有可能存在局部銹蝕；混凝土碳化對鋼筋銹蝕影響輕微；構件現存保護層厚度對結構鋼筋耐久性有影響，構件局部鋼筋易失去堿性保護，發生銹蝕；橋梁構件尺寸與原設計值比較變化微小；
(5)從理論計算分析可以看出，本橋在成橋階段按承載能力極限狀態和正常使用極限狀態進行作用效應組合，主橋上部結構各截面正應力及主拉應力(考慮全部豎向預應力作用)均能滿足規范要求。
綜上所述，根據本次檢測的各項檢測結果，通過對橋梁各部件技術狀況的綜合評定，認為本橋總體情況較好，基本可以滿足現行交通的要求。全橋技術狀況評分為78.8，確定該橋的技術狀況等級為二類。
2、病害成因分析
根據對該橋的檢測結果，結合對該橋的計算分析，認為導致該橋出現上述病害主要因素有下述幾個方面：
(1) 該橋于1997年10月開工，并于2001年3月建成通車，受當時國內橋梁建設水平的限制，橋梁結構存在空洞、露筋、混凝土劣化、蜂窩麻面、梁段接縫錯臺等先天不足的病害。該類病害的存在和發展直接影響了橋梁結構的使用壽命，隨著病害的發展，尤其是混凝土劣化速度和鋼筋銹蝕速度的加劇，橋梁結構安全在一定程度上受到不利影響。
(2) 箱梁外部靠近中央分隔帶一側的底板邊緣部位混凝土劣化及鋼筋銹蝕病害較為嚴重，現場調查發現中央分隔帶位置的污水直接沖蝕箱梁腹板，并在箱梁底板部位形成大量的匯水區域，導致梁體長期受到污水的侵蝕，另由于橋位處有一個大型的化工廠，污水內的侵蝕性物質含量高，進一步加劇了該部位混凝土的劣化和鋼筋的銹蝕。
(3) 檢測中發現的部分腹板斜裂縫，其走向與正常受力裂縫相反，該類裂縫總體數量較少，分布在腹板下彎束位置。經分析判斷，該類裂縫主要是由于腹板束預應力管道安裝時，波紋管表層混凝土過薄所導致的順筋裂縫。該類裂縫由于數量較少，且目前相對穩定，故對結構安全影響輕微，但對橋梁結構的耐久性存在不利影響。
(4) 箱梁結構外表面檢測時發現箱梁在L/4底板存在縱向裂縫，裂縫數量相對較少，主要集中在底板束的平彎位置附近。經分析判斷，該類裂縫主要是由于混凝土在底板束的豎向和水平徑向力作用下，波紋管的表層混凝土過薄或防崩鋼筋布置位置不當所致。該類裂縫由于數量較少，且目前相對穩定，故對結構安全影響輕微，但對橋梁結構的耐久性存在不利影響。
(5) 檢測中發現箱內腹板存在較多的斜裂縫，裂縫走向為支點側偏低，跨中側偏高，其中六合側的腹板開裂更為嚴重。通過調查了解到，在該橋豎向預應力施工過程中，大部分的豎向預應力張拉均未達到設計要求，部分豎向預應力根本未張拉，六合側的豎向預應力張拉效果相比更差。結合計算分析結果，在豎向預應力張拉不到位的情況下，主梁腹板的主拉應力將無法滿足規范要求。因此，分析判斷認為該類裂縫主要是由于主拉應力超限所導致的受力裂縫，對結構安全存在不利影響，同時，隨著裂縫的繼續發展，橋梁結構的整體剛度損失越來越大，勢必加大橋跨主梁的下?lián)馅厔荨?br />
(6) 箱梁合攏段頂板的縱向裂縫數量較多，且多數貫通整個合攏段。分析判斷認為該類裂縫主要是由于合攏段混凝土與懸臂澆注的最后一個梁段混凝土的齡期差異較大，合攏段的混凝土橫向收縮變形受到周邊混凝土的約束所致，該類裂縫對結構的整體受力和安全沒有影響，但對結構的耐久性有一定影響。
(7) 箱梁內部預應力齒板正面在錨固點和腹板之間存在豎向火邪向裂縫，齒板頂面在齒板與腹板交界處存在水平縱向裂縫。分析認為，該類裂縫主要是由于預應力噸位大，局部集中受力較大所致，屬受力裂縫。此類裂縫對結構安全存在一定的不利影響。
六、養護維修建議
根據各種病害對橋梁結構的影響程度的不同，并結合該橋的實際管養計劃，建議對該橋的養護維修分為緊急維修和近期維修兩部分來安排相關的養護維修計劃和時間：
1、緊急維修
(1) 為了防止箱梁中央分隔帶側底板邊緣病害的繼續加速惡化，在2008年雨季來臨前應首先對橋梁中央分隔帶的防水進行處理，避免梁體繼續受到污水的直接沖蝕，同時對梁底現有缺陷進行修補，并對缺陷修補區域重新進行防腐處理。此處建議在中央分隔帶設置防水板并在箱梁翼緣板底面端部設置截流槽，以從根源上截斷污水；同時，為了防止外露鋼筋除銹、混凝土缺陷修補后，修補區域周邊鋼筋發生電子反向遷移，進而導致周邊鋼筋的進一步銹蝕，應在修補區域周邊2~3m范圍內涂刷滲透性阻銹劑，以確保維修效果。
(2) 由于目前橋梁結構次邊跨已經發生了不同程度的下?lián)?，為了延緩橋梁的下?lián)馅厔荩ㄗh對箱梁腹板寬度超過0.15mm的裂縫進行灌漿，并對寬度小于0.15mm的裂縫進行封閉，以提高橋梁結構的整體剛度。否則，結構裂縫在移動荷載的反復作用下，裂縫寬度及長度會有所增加，結構剛度降低，最終產生過大的不可逆轉的主梁下?lián)稀?br />
(3) 為了確保橋梁結構的正常使用及安全運營，建議在最近兩年內優先完成對橋梁結構齒板裂縫的維修及預應力封錨不嚴(或錨頭外露)等主要受力部位病害的整治。
2、近期維修
考慮到該橋已經運營7年多的時間，馬上將進行橋梁結構中修，下述養護維修方案可配合橋梁中修計劃統一規劃實施。
(1) 為了保證橋梁結構使用功能和使用壽命，建議對橋梁表觀缺陷進行修補，并對橋梁結構的既有裂縫進行處理。
(2) 為了盡量減輕原結構恒載，間接地提高橋梁結構承受移動荷載的能力，建議對箱內垃圾及表面的松散浮漿進行清理。
(3)鑒于本橋上部結構混凝土保護層厚度較設計值偏小，結構內部鋼筋存在局部銹蝕的可能，且目前橋梁結構外表面的防腐涂層已經使用多年，防腐性能已經有所降低，故為了提高本橋結構的耐久性，建議對全橋進行鋼筋阻銹保護及外表面防腐涂裝。
(4) 建議對全橋伸縮縫、防撞護欄等附屬構造物進行整治，恢復其應具備的使用功能。
