一、工程概況
我管區內共有四座隧道（馬家沖1#隧道，長度133m（其中明洞28m）;馬家沖2#隧道，長度307m（其中明洞34m）；茶園林隧道，長度231m（其中明洞97m）；大塘沖隧道，長度150m，（其中明洞68m）），共計長度821m。所有隧道埋深淺，圍巖屬V級軟巖，為褐黃～褐紅色，全風化、強風化砂質板巖，強度在200~350Kpa之間。節理裂隙與板理及層面等結構面極發育，易軟化、變形，易造成塌頂、坍塌。隧道范圍內地下水總體不發育。設計采用雙側壁導坑法施工，后變更為三臺階留核心土法施工。
二、監控量測的目的
為了掌握圍巖在開挖過程中的動態信息和支護結構的穩定狀態，提供有關隧道施工全面、系統的信息資料，為評價和修改支護參數，力學分析及二次襯砌施作時提供信息依據，確保施工安全和支護結構的穩定。在新奧法施工中，監控量測是施工過程中必須的施工程序。對圍巖支護系統的穩定狀態進行監測，是確保施工安全、指導施工程序、便利施工管理的重要手段。
三、監控量測項目
隧道施工監測量測項目主要有：洞內外觀測、水平相對凈空變化值的量測、拱頂下沉量測。
四、監控測量設備儀器、量測方法、頻率
序號
|
項目
名稱
|
方法及工具
|
布置
|
變形速度(mm/d)或量測面距開挖面距離
|
≥5或 (0~1)B
|
1~5或
(1~2)B
|
0.5~1或
(1~2)B
|
0.2~0.5或(2~5)B
|
＜0.2或＞5B
|
1
|
地質和支護狀態觀察（洞內外觀測）
|
巖性、結構面產狀及支護裂縫觀測或描述，地質羅盤等
|
開挖后及初期支護后進行
|
每次開挖（爆破）后進行
|
2
|
周邊位移
|
各種類型收斂儀
|
每10~15m一個斷面，每個斷面2~3對觀測點
|
1~2
次/天
|
1次
/天
|
1次
/2天
|
1次
/2天
|
1次/周
|
3
|
拱頂頂下沉
|
水平儀、水準尺鋼尺或測桿
|
每10~15m一個斷面
|
1~2
次/天
|
1次
/天
|
1次
/2天
|
1次
/2天
|
1次/周
|
4
|
地表下沉
|
水平儀、
水準尺
掛鉤鋼尺
|
H＞2B量測間距20~50m;B＜H＜2B間距20~50m ；H＜B時10m一個斷面，每個斷面至少7~11個測點
|
測量頻率同上
|
五、測量監控方案
A、洞內外觀察
?、俣磧?nèi)外觀察（即地質和支護狀態觀察）分開挖工作面觀察和已施工區段觀察兩部分，開挖工作面觀察在每次開挖后進行一次，內容包括圍巖巖性、產狀、變形、圍巖風化變質情況、節理裂隙發育、斷層分布和形態、地下水情況、工作面穩定狀態、底板情況、及噴射砼的效果等，觀測后應繪制開挖工作面地質素描圖，填寫工作面狀態記錄表及圍巖類別識別卡，對已成區段的觀測應每天進行一次，觀察內容包括噴射砼、錨桿、鋼架的狀況，并將觀測情況進行記錄。
②洞外觀察包括洞口地表情況、地表沉陷、邊坡及仰拱的穩定、地表水滲透的觀察。
?、塾^測方法：地質羅盤和眼睛進行觀測。
④在觀察過程中如發現地質條件惡化，初期支護發生異常現象，立即通知施工負責人采取應急措施，并派專人進行不間斷觀察。同時報設監理、計單位進行現場查勘，制定加固處理方案。
B、 拱項下沉及周邊收斂量測
拱頂下沉及周邊收斂量測應在同一斷面進行，并采用相同的量測頻率。如位移出現異常情況，加大量測頻率。
收斂量測采用JSS20-30型收斂計?？蓽y量小于25mm的距離，測量精度為0.01mm。使用時先懸掛儀器、調整鋼尺張拉力，至刻度標線重合時，即可讀數。為減少測量時的視覺誤差，讀數三足取平均值。根據測量數值計算收斂值△L=L1-L2和收斂速度 V（t）=△L/△t。

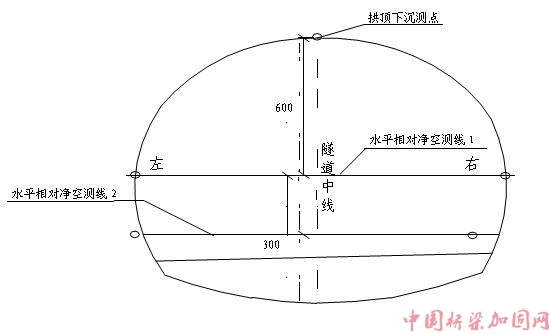

拱頂下沉及周邊收斂量測測點布置見圖。
拱頂下沉及周邊收斂測點布置示意圖
根據《鐵路隧道噴錨構筑法技術規則》要求，結合本標段隧道具體情況，確定各級圍巖拱頂下沉及周邊收斂量測斷面及量測頻率，巖層變化處應調整或增設量測斷面。
每次測量結果應記錄，并根據測量結果計算收斂速度，具體測量結果記錄表格如下：
C、洞口段地表下沉量測

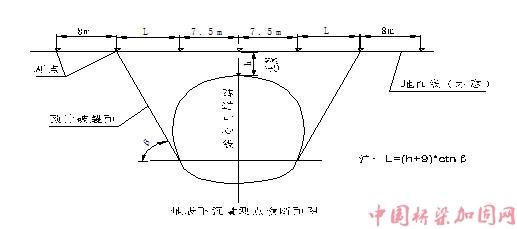

地表下沉量測只需在隧道淺埋處進行，其測點的布置與拱頂下沉及周邊收斂測量的測點在同一斷面內，地表下沉量測在開挖面前方（h+9）m處開始（h為隧道埋深），直到開挖面后方40～65 m，下沉基本停止時為止。其量測頻率原則上采用1～2次/日的頻率。地表下沉量測點布置見圖。
六、 量測要求
隧道開挖后應及時進行各項觀測。量測部位及測點的布設應根據地質條件、量測項目和施工方法等確定，測點應距開挖面2m的范圍內盡快安設，并應開挖后24h內或下一次開挖前測讀初次讀數；測點的測試頻率應根據圍巖和支護的位移速度及距離開挖面的距離確定；現場測量的手段應根據量測項目及國內儀器的現狀進行選用，要求簡單可靠，耐久、成本低，穩定性能好，便于分析和反饋。
七、監控量測項目的管理基準
根據既有成功經驗，擬采用《鐵路隧道噴錨構筑法技術規則》（TBJ108-92）的三級監測管理并配合位移速率作為監測管理基準（見表）。即將允許值的三分之二作為警告值，允許值的三分之一作為基準值，將警告值和允許值之間稱為警告范圍，實測值落在此范圍，應提出警告，說明需商討和采取施工對策，預防最終位移值超限，警告值和基準值之間稱為注意范圍，實測值落在基準值以下，說明隧道和圍巖是穩定的。
表 位移管理等級
管理等級
|
管理位移
|
施工狀態
|
Ⅲ
|
U0＜UN/3
|
可正常施工
|
Ⅱ
|
(UN/3)≤U0≤(2UN/3)
|
應加強支護
|
Ⅰ
|
U0＞2UN/3
|
應采取特殊措施
|
注：UO-實測位移值；Un-允許位移值
現場監測時，可根據監測結果所處的管理階段來選擇監測頻率：一般Ⅲ級管理階段監測頻率可放寬些；Ⅱ級管理階段則應注意加密監測次數；I級管理階段則應加強監測，通常監測頻率為1-2次/天或更多。
八、量測數據的處理及應用
根據現場量測數據繪制位移——時間曲線或散點圖，在位移——時間曲線趨平緩時應進行回歸分析，以推算最終位移和掌握位移變化規律。當最終收斂值大于允許收斂值的80％且無明顯減緩趨勢，或當位移——時間曲線出現反彎點，即位移出現反常的急驟增加現象，表明圍巖和支護已呈不穩定狀態，應及時加強支護,必要時應停止掘進，采取必要的安全措施；
根據位移變化速率判斷圍巖穩定狀況，當變化速率大于10～20mm/天時，需加強支護系統；當變化速率小于0.2 mm/天時，認為圍巖達到基本穩定。
在膨脹性圍巖和地應力大的圍巖中初期支護變化時間長，必要時,可提前施作襯砌砼。
二次支護（混凝土）施作時間：各測試項目顯示位移速度明顯減緩并已基本穩定；各項位移已達到預計位移量的80～90％（預計位移量可通過回歸分析得到）；周邊位移速度小于0.10～0.2mm/d；或拱頂下沉速度小于0.07～0.15mm/d。如果圍巖破碎，穩定性差時,可采取襯砌緊跟，提前施作二次模筑襯砌。
測量過程中如發現異?，F(xiàn)象或與設計不符時，應及時提出，以便修改支護參數。
測點埋設情況和量測資料應納入竣工文件，以備運營中查考或繼續觀察。
未詳事項，請參照《鐵路隧道噴錨構筑法技術規則》中規定辦理。
九、量測管理
成立專門的現場監控測量小組，由項目總工任組長，下轄施工技術部，質量監察部、測量試驗室等，負責測點埋設、日常測量、數據處理和分析以及儀器的保養維修工作，并及時進行信息反饋指導施工和設計。
現場資料收集、統計、分析和編制信息預報成果，由主管技術人員予以復核，并報設計、監理。為變更設計、修改施工方法提供依據。不斷總結經驗，對已披露的實際變形情況，來正確指導施工，為以后的工作積累經驗。經分析、整理的監控量測資料作為施工技術資料存檔。
認真組織實施，并與其他施工緊密配合；
各埋設測點應牢固可靠，并妥善保管；
附：監控量測小組人員名單及職責
一、監控量測小組人員名單
組長：周洪順
副組長：王鳳海白群顯蒲世萬
組員：張維于江松江濤居平見
二、監控量測小組職責
組長職責：主持編制監控量測方案，監督監控量測過程實施；負責監控量測儀器的購買；協調各部門單位之間的協作；組織對監控量測結果進行深入分析并召開專題分析會，依據監測結果對施工提出總結性意見并負責與上一級部門的溝通。
副組長職責：具體負責監控量測方案的編制；監督監控量測過程實施和日常工作安排；根據監控量測結果提出具體的施工技術方案并形成書面材料上報。
組員職責：負責測點埋設、保護、進行日常數據測量采集、對數據進行處理和分析以及儀器的保養維修工作，并及時進行信息反饋，對于監測形成的施工方案負責具體落實實施。
