橋梁線形及變位永久監測網
橋梁線形及變位永久監測網由基準站、測站和監測點構成，具體實施方案如下：
1、在橋址變形區以外，建立多個穩定的、建在基巖基礎上的基準站?；鶞?zhǔn)站應建成高1.2米左右的鋼筋混凝土觀測墩，墩頂設強制對中盤便于放置反射圓棱鏡或全站儀。根據現場地勢環境及被測橋梁跨徑布置分析，金江特大橋需布置5個基準站，其余三座橋梁分別布置4個基準站。
2、根據橋梁現場地勢及環境，選擇有較好的通視條件的點位建立觀測站。觀測站可以位于變形區內，但需聯測到3個以上的基準點；觀測站也可直接選擇通視條件較好的基準站。觀測站也應建成高1.2米左右的鋼筋混凝土觀測墩，墩頂設強制對中盤便于放置全站儀觀測站至各基準點的方向與距離要盡量覆蓋變形監測區。觀測站與各基準點之間的已知距離、方位和高差是整個極坐標差分監測系統測量計算的基礎?；鶞?zhǔn)站和觀測站的布置示意見圖1所示。

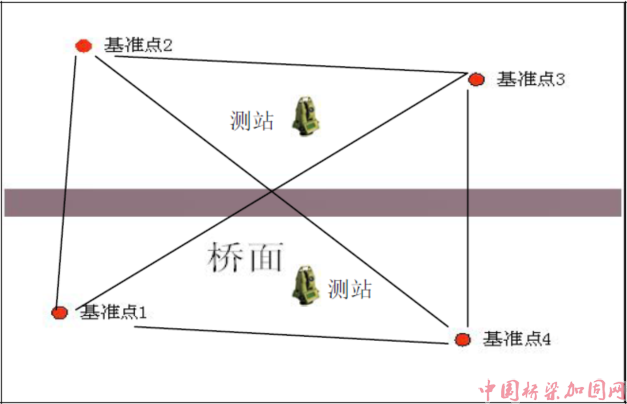

圖1 線形與變位永久監測網中基準站和觀測站的布置示意圖
3、根據線形和變位監測的需要，在橋梁結構上選擇若干幾何關鍵控制點作為變形監測點，每個監測點上安置對準監測站的反射微型棱鏡或預埋觀測標志。以金江特大橋?yàn)槔?，監測點布置示意如下圖所示：

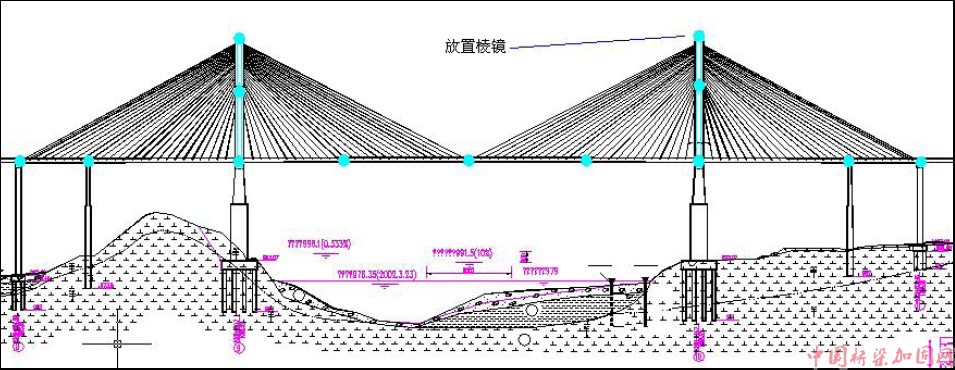

立面布置圖

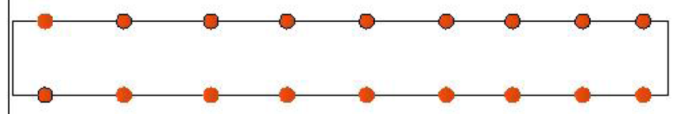

平面布置圖
圖2 xx大橋監測點布置示意圖
