一、工程概況
本項目為永登（徐家磨）至古浪高速公路徐家磨至屯溝灣段，起點位于永登縣紅城鎮徐家磨。通過交通量預測，本路段將于2012年前后達到飽和，其公路服務水平逐漸下降，已不能滿足經濟發展的需求，提高道路等級和通行能力十分必要。由于現有公路技術標準低、路況差、抗自然災害能力弱、交通適應性低，不能滿足國道主干線公路“快速、安全、經濟、舒適”的要求，已成為制約國道主干線的交通瓶頸，與其功能不相匹配，必須進行改擴建
在橋涵改擴建方面，通過對路段橋梁現狀的調查、評估和結構驗算，深化拼寬方案，減輕基礎不均勻沉降影響。對既有橋梁構造尺寸不滿足規范要求的予以補強加固，保證拼寬后橋梁整體的安全性和耐久性。
本合同段共有橋涵構造物164座，其中中橋4座，立交6座，小橋5座，橋式通道26座，涵洞118座。

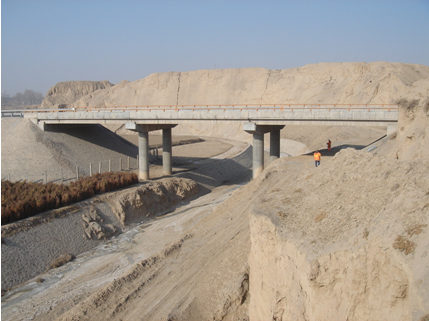

典型橋梁概貌
二、技術標準
1．公路等級：原徐古公路：汽車專用二級公路
改建后公路：高速公路
2．計算行車速度：80 Km/h
3．設計荷載：原有公路：汽車-超20級，掛車-120
建成后：公路Ⅰ級
三、結構現狀
3.1 預應力/鋼筋混凝土空心板
1、空心板跨中底板出現橫向裂縫，裂縫寬度一般為0.05～0.15mm，最大裂縫寬度達0.20mm。
2、部分板底出現縱向裂縫，裂縫寬度0.1～0.2mm；裂縫從梁端頭向跨中發展，少量裂縫貫穿全跨。
3、少量空心板板底局部存在空洞、麻面、混凝土剝落、鋼筋外露現象。
4、部分板間存在鉸縫滲水現象，有白色粉末狀鈣化物析出。
3.2 下部結構
1、個別橋梁橋墩蓋梁局部開裂，橋墩有環向開裂，裂縫寬度小于0.2mm。
2、個別橋涵橋臺/涵臺前墻有不規則橫、豎向開裂，部分蓋板通道（涵洞）涵臺局部存在較多橫、豎向裂縫，且裂縫寬度最大可達0.5mm。
3.3 橋面鋪裝
1、全線大部分橋梁橋面鋪裝有開裂現象。
2、橋面連續處破損、開裂嚴重。
3.4 橋梁支座
少數橋梁部分支座脫空、滑動，不能完全與梁體接觸，使空心板形成三點受力。
3.5 橋梁伸縮縫
1、部分橋梁伸縮縫橡膠條斷裂、混凝土破碎。
2、大量伸縮縫間填充灰土垃圾，已經抵死失去伸縮功能，影響結構受力。
3.6 橋梁排水設施
個別橋梁沒有設置泄水管或泄水管設置不當，少數泄水孔堵塞、破損嚴重。
3.7 橋梁護欄
1、少數橋梁混凝土墻式護欄局部存在混凝土缺損。
2、部分橋梁波型梁護欄被車輛撞壞，局部損毀、缺失。
四、補強設計要點
4.1 預應力/鋼筋混凝土板病害分析及處理措施
1、根據現場檢測情況和橋涵結構驗算報告，推斷鋼筋混凝土板跨中底板橫向裂縫的產生為受力裂縫，裂縫發展受長期超載的影響嚴重，本次改造橋面又加鋪4cm瀝青混凝土，綜合考慮后（與粘貼鋼板進行技術經濟比較）采取換板處理，鋼筋混凝土板采用通用圖。
2、預應力空心板本次改造在原橋面加鋪4cm左右厚瀝青混凝土，設計采用板底粘貼鋼板（與粘貼碳纖維及體外預應力進行技術經濟比較）。
4.2 裂縫處理
由于裂縫的存在，使得潮濕空氣進入結構內部，引起結構內部鋼筋的銹蝕，最終導致結構的承載能力降低，影響到結構的正常使用，因此，對橋梁裂縫進行相應的處理非常必要。本設計根據裂縫寬度大小分兩種情況對裂縫進行處理，處理方法如下所述：
1、寬度<0.15mm的裂縫進行表面封閉，封閉材料采用環氧砂漿。
2、寬度≥0.15mm時的裂縫應首先騎縫開設V槽，然后將V槽封閉并進行灌漿處理。
4.3 混凝土缺陷及外露鋼筋處理
對于主梁及下部結構存在的蜂窩、麻面、混凝土剝落、掉塊、缺損、凹陷等缺陷，首先將缺陷部位表層的松散混凝土全部鑿除，露出新鮮混凝土，然后利用人工除銹的方法對缺陷部位的外露鋼筋除銹，并將混凝土表面清理干凈，最后利用改性環氧混凝土（或改性環氧砂漿）對缺陷部位進行修補，修補材料的強度不小于原構建混凝土的強度等級。
4.4 橫坡變坡、加高處理
本合同段橋梁的橋面橫坡均由墩臺帽調整，在墩臺帽頂設支承墊石調整標高。
1、舊橋?yàn)閱蜗驒M坡，不需要調整梁頂標高的橋梁有：：沙溝中橋，莊浪河一號大橋，莊浪河二號大橋，清水河分離立交。
2、舊橋?yàn)閱蜗驒M坡，需要通過在墩臺帽頂設支承墊石調整。
3、舊橋?yàn)殡p向橫坡，需要通過在墩臺帽頂設支承墊石和三角墊層調整梁頂標高。
4、舊橋?yàn)殡p向橫坡，只需要通過在墩臺帽頂設支承墊石調整梁頂標高。
墊石施工時要將原橋墩臺帽頂墊石部位混凝土鑿毛，橋臺設置三角墊層的臺帽，三角墊層下臺帽需鑿掉5cm混凝土，露出臺帽頂層鋼筋。
橋臺背墻通過接長處理，接長時鑿除部分原背墻（拆除背墻時注意保留原背墻鋼筋），接長背墻與原背墻鋼筋焊接接長。
因本項目是舊橋處理，設計總支撐高度及背墻加高高度與實際有出入，施工時要以墊石頂標高和背墻頂標高控制，保證橋面平順過渡。
4.5 橋面鋪裝處理
鏟除原橋面鋪裝及調平層，在主梁上種植鋼筋，澆筑10cm調平層，改變?cè)瓨蛄簶蛎鏅M坡。并在混凝土調平層頂部增設橋面防水層，最后再鋪設9cm瀝青混凝土橋面鋪裝。
原臺后搭板上直接鋪設路面結構層，不做特別處理。
4.6 空心板鉸縫處理
1、對于調離粱片的橋梁，更換相應破壞鉸縫；
2、對于單板受力板，更換鉸縫；
3、對于漏水嚴重鉸縫予以更換；
4、對于完好鉸縫予以保留。
最終工程量以實際發生量為準。
4.7 支座處理
對于脫空、安裝位置不正或沒有完全參與受力，但本身質量尚好的支座，通過對支座墊石及梁底調平三角墊層（或調平鋼板）進行修復、改造（或增設）加高等措施，使支座處于水平受力狀態并完全參與受力，對于將主梁移位的粱片全部更換支座。
由于改造橫坡的梁板底部鋼板為反向橫坡，通過楔形鋼板或者梁板間錯臺調整橫坡（各橋視原橋調坡方式而定），楔形鋼板和原鋼板采用環氧膠連接，鋼板連接前要打磨除銹。
4.8 擋塊、防震錨栓防震處理
由于橋梁橫坡的改變，一側空心板抬高較多，故對擋塊加高，防震性加固遵循以下原則：
1、擋塊處理
（1）抬高較多一側橋墩受位置及尺寸限制，采用拆除部分擋塊（拆除擋塊時保留原擋塊鋼筋），在擋塊中間種植鋼筋，新舊擋塊鋼筋焊接。
（2）抬高較多一側橋臺擋塊均拆除重建，橋臺擋塊通過種植鋼筋處理。
?。?）如果不抬高側墩臺擋塊完好不予處理，如果損壞予以拆除重建。
2、防震錨栓處理
?。?）變坡或抬高較大的橋梁防震錨栓加焊鋼筋抬高處理。
?。?）更換上部板的橋梁、通道，抬高較小側種植防震錨栓，抬高較大側在三角墊層內預埋防震錨栓。
4.9 伸縮縫處理
由于設計路線比目前橋面標高均有所抬高，故橋梁伸縮縫全部更換處理。
4.10 護欄、排水設施的處理
本次改造拆除原護欄及排水設施，重新設置護欄及排水設施，泄水管間距5m，并保證在距離伸縮縫端頭布置一套泄水管。泄水管圖紙參照通用圖，設計圖中已計入套數。
4.11 護坡、錐坡處理
1、對存在輕微開裂的錐坡護坡，采用水泥漿灌縫；
2、對存在塌陷，大面積破損的錐坡，應按原錐坡重新砌筑。
