隨著波形鋼腹板v箱梁橋的優點越來越多地被設計人員所熟知，波形鋼腹板v箱梁橋在我國將迎來一個快速發展的時期，近幾年來，在我國已建成十幾座波形鋼腹板v箱梁橋如淮安長征橋!河南光山潑河橋和衛河大橋，邢臺郭守敬橋和鋼鐵路橋，山東鄄城黃河公路大橋，南京滁河大橋等，但除鄄城黃河公路大橋和滁河大橋是懸臂施工，其余均采用滿堂支架施工方式，準備采用懸臂施工法在建的波形鋼腹板v箱梁橋有河北的南水北調河大橋和七里河紫金大橋!深圳的南山橋等"對于預應力混凝土箱梁橋的懸臂施工工藝已經相當成熟，但對于波形鋼腹板v箱梁橋，在我國，此類橋的懸臂施工僅有座，且都處于摸索中，沒有形成成熟的案"本文根據采用懸臂施工法已建的波形鋼腹板橋梁的經驗，總結波形鋼腹板安裝順序和施工要領，提出波形鋼腹板安裝精度控制方法和!"#$ )J5 & 楊丙文等: 波形鋼腹板 v箱梁橋懸臂施工中腹板的定位與安裝技術質量保證措施，其研究成果為同類橋梁施工提供了參考。
1、波形鋼腹板箱梁懸臂施工順序

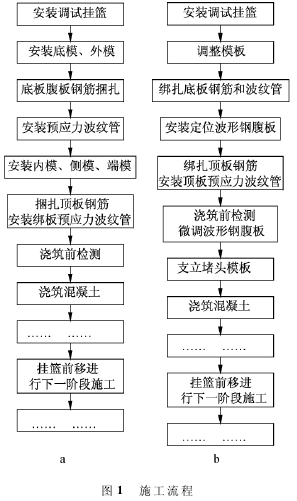

波形鋼腹板v箱梁橋的懸臂施工，與普通預應力混凝土箱梁的懸臂施工不同之處在于，波形鋼腹板v箱梁橋其腹板是由工廠加工，現場定位安裝而成，而預應力混凝土箱梁橋腹板是與頂?shù)装逡黄饾仓?，其兩種形式箱梁施工流程異同之處如圖1所示( 省略號為工序相同部分)為普通預應力混凝土箱梁橋懸臂施工工藝流程，圖1a為波形鋼腹板箱梁橋懸臂施工工藝流程。 由圖1a與圖1b對比可知，波形鋼腹板箱梁橋懸臂施工減少了側模及腹板的鋼筋捆扎與預應力管道的安裝，則增加了鋼腹板的定位與安裝工序能熟練掌握波形鋼腹板的安裝與定位技術，將大大減少節段施工工期。
2、 波形鋼腹板的吊裝

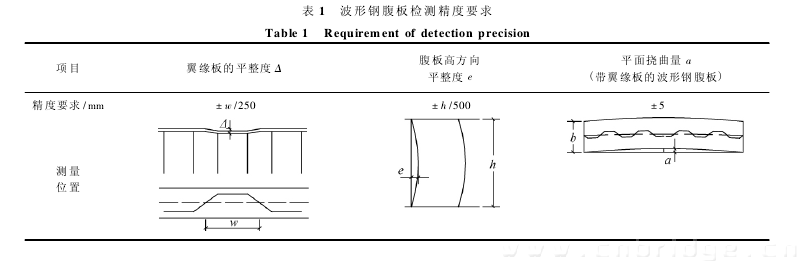

波形鋼腹板是在工廠加工而成，經過長途運輸?shù)竭_施工現場，有些鋼板還要在施工現場存放一段時間才能被使用，雖然現行規范對波形鋼腹板的運輸和存放有著嚴格的要求和措施，但由于波形鋼腹板的面外剛度較小，仍然容易在運輸和存放過程中產生變形，這就要求在波形鋼腹板安裝前應先對波形鋼腹板進行檢測，對有微小變形的鋼板采取一定措施現場進行矯正，對變形較大的鋼板應返廠矯正"確定波形鋼腹板的尺寸!形態滿足精度要求后方可起吊安裝(（見表1）。起吊時應注意以下幾點：1、吊點不得設在結合鋼筋上，只能利用貫穿鋼筋孔或通氣孔2、水平起吊時設偶數個對稱吊點，避免出現斜拉!拖拽，特別是薄板起吊，防止產生不可恢復的變形3、起吊應有專人指揮，避免碰撞掛籃模板等滁河橋波形鋼腹板的吊裝分2個步驟：
步驟1： 掛籃行走到位并錨固( 內模板在波形鋼圖施工流程腹板安裝后行走) ，由起吊裝置將波形鋼腹板從掛籃主梁與內模板滑梁之間吊入。
步驟2：將安裝在掛籃主梁上的4個手拉葫蘆與波形鋼腹板連接，起吊裝置吊鉤下放使鋼腹板質量由內側4個手拉葫蘆承擔，解除起吊裝置吊鉤連接"掛籃主梁兩側手拉葫蘆一收一放將波形鋼腹板蕩移至掛籃主梁下方。
3、 波形鋼腹板的定位
波形鋼腹板由起吊裝置和手拉葫蘆運送至預定位置，但要使波形鋼腹板達到精確定位，還要對波形鋼腹板的標高及橫向坐標和縱向坐標進行測量調整，即確定波形鋼腹板的空間姿態位置標高施工技術卷的誤差不僅影響橋梁線形，而且使得前后波形鋼腹板搭接長度過富或過貧"橫向坐標的誤差不僅改變箱梁的截面形狀，而且還影響截面受力的合理性，必須對波形鋼腹板精確定位。

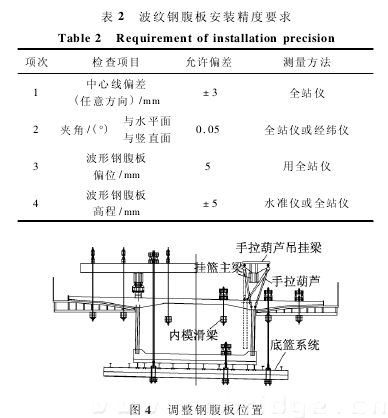

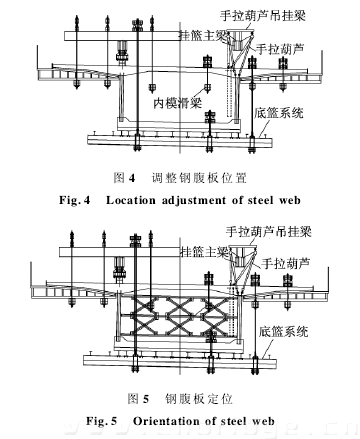

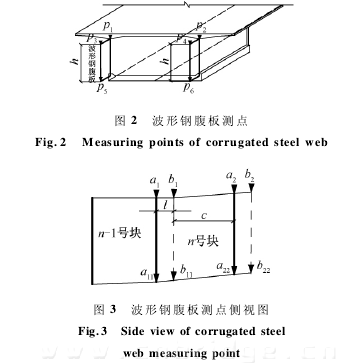

以n號塊波形鋼腹板測量為例，由波形鋼腹板計算得的標高，根據設計標高和預拋高值及箱梁截面尺寸，可求的標高值，由此可求出塊波形鋼腹板上緣和下緣的斜率，進而求出的標高值對于波形鋼腹板的橫向坐標和縱向坐標，采用與放樣坐標系相一致的坐標系，根據相對坐標和絕對坐標的關系，求出測量各點的橫向坐標值和縱向坐標值對測點進行空間姿態測量并對波形鋼腹板進行精確調整(（見表1）通過收放調整4 個手拉葫蘆進行鋼腹板精確定位，如圖所示采用設置臨時吊架和支撐馬蹬進行高度定位，在腹板外側依靠底模水平方向支撐鋼腹板，鋼腹板之間相對位置可采用雙肢角鋼桁架相對定位，如圖所示，以確保在澆筑底!頂板混凝土時鋼腹板不移位表B波紋鋼腹板安裝精度要求中心線偏差。
結語
本文總結了滁河大橋和鄄城黃河大橋施工中波形鋼腹板的安裝與定位方法，列出了波形鋼腹板施工前的檢測精度，和定位安裝的容許誤差，為保證波形鋼腹板安裝精度控制和質量保證，提出對波形鋼腹板空間定位的計算和測量方法，為同類橋梁施工提供了參考。
