1、曲線梁橋病害現狀
深圳地區部分城市立交匝道出現曲線梁整體向曲線外側位移、爬行，導致端部共用墩處限位擋塊損壞、或兩匝道橋互相頂死，匝道橋兩聯之間橋面錯位，獨柱墩支座上的橫向位移過大，導致有支座失效的可能的病害。主要工程實例有泥崗立交橋及創業路立交橋中部分曲線梁匝道加固，其主要采用的加固方法有固接墩加強加固、設置橫向限位裝置等加固方法。
2、曲線梁橋病害原因
曲線梁橋容易產生上述病害的主要原因有以下幾個方面：① 曲線粱縱向預應力的橫向效應使得曲線梁有變直的傾向，同時混凝土的徐變使得此傾向有加大的趨勢。②其次預應力的縱向壓縮效應、混凝土徐變、混凝土的收縮使得粱體有整體向固結墩位移的趨勢。③此外曲線梁橋的溫度效應、車輛荷載的離心力等，有促使梁體外移的外部功存在。
3、曲線梁橋常見的加固方法
目前深圳地區部分立交橋梁出現的問題屬于曲線梁橋的通病，有一定的共性，也有其個性。假如不加固處理的話，有關病害可能進一步惡化。而選擇合適的加固方法限制變形加大是根據實際情況首當其沖考慮的問題。本文淺談深圳市創業路立交部分曲線梁匝道加固工程中使用的二種常見加固方法。
創業路立交部分曲線梁匝道維修加固的目標主要有以下兩方面：
?。?）提高固結墩的剛度，增加其抗扭承載力，更好地達到約束粱體扭轉變形的效果。
?。?）采取必要措施對粱體進行限位，解決箱梁橫向位移的問題。
通過對可能的各項維修加固方案進行對比分析，綜合維修加固效果、施工可行性、經濟性等各方面的因素，針對本橋梁的具體病害特性采用以下二種方法。
3．1加固獨柱固結墩
對于不同的跨徑組合、橋?qū)捈岸樟汗探Y(jié)形式，采取不同的處理措施：
?。?）固結墩加固設置位置：① 對于原來一聯中僅設一處墩粱固結的橋跨，對該固結墩進行加大加強：②對于原來一聯中設置兩處及以上墩梁固結的橋跨，設置兩個強大的固結墩；③ 歷史上已加固過的固結墩，則不再做處理。

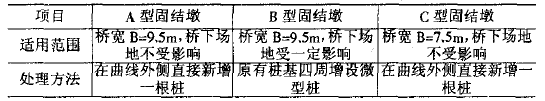

?。?）固結墩加固形式：根據橋下場地的限制條件及匝道橋?qū)挼惹闆r，固結墩加固共分為A、B、C型三種形式，具體如下：
新舊樁基之間通過新設承臺相互聯系在一起。
（3）固結墩墩身加固：將原墩柱圓形截面加粗至扁矩形截面；根據上部箱梁不同的底寬來確定墩身矩形截面的寬度。
?。?）固結墩基礎加固：根據橋下場地的施工條件，分為常規的鉆孔灌注樁基礎和新型的微型樁兩種方法。
3．2設置橫向限位裝置
由于原橋梁支座均采用多向活動支座，缺乏橫向限位約束，故在每聯橋跨的梁端和與其對應的橋臺或共用墩蓋梁之問設置限位設施，以控制箱梁梁體進一步發生橫向位移趨勢。
4、具體工程實例加固方案及加固效果
創業路立交部分匝道具體加固方案如下：
4．1 A形固結墩加固
?。?）從曲線外側進行加樁，樁徑D120cm，樁長按35m設計，新舊樁凈距按3．2m控制；樁身采用C25混凝土澆注，鉆孔灌注樁法施工。
?。?）新舊樁基之間通過設置承臺連接，共同受力；新設承臺寬2．5m，長8．15m，高2．0m；承臺采用C30混凝土，現場立模澆注施工。
?。?）加大墩身截面成扁矩形，具體尺寸為頂部B=5．0m，H=1 5m；底部B=4．0m，H=1 5m；橫橋向設置R=14m的園曲線過渡墩身截面，變化范圍按3.7m控制。
4．2 B形固結墩加固
?。?）在原有樁基四周施工一組共22根微型樁，樁徑D25cm，樁長按25m設計，樁平面按梅花狀布置，間距@60x95cm；樁身采用C30水泥漿灌注，鉆孔灌注樁法施工。
（2）在原墩柱樁基連接處，增設一矩形承臺，承臺寬2．5m，長5．0m，高2．0m；承臺采用C30混凝土，現場立模澆注施工。
?。?）加大墩身截面成扁矩形，具體尺寸為頂部B=5．0m，H=1．5m；底部B=4．0m，H=1．5m；橫橋向設置R=14m的園曲線過渡墩身截面，變化范圍按3．7m控制。
4．3 C形固結墩加固
?。?）從曲線kiln進行加樁，樁徑DI20cm，樁長按35m設計，新舊樁凈距按3．2m控制；樁身采用C25混凝土澆注，鉆孔灌注樁法施工。
（2）新舊樁基之間通過設置承臺連接，共同受力；新設承臺寬2．5m，長6．9m，高2，0m；承臺采用C30混凝土，現場立模澆注施工。
?。?）加大墩身截面成扁矩形，具體尺寸為頂部B=3．0m，H=1．5m；底部B=2．0m，H=1．5m；橫橋向設置R=14m的園曲線過渡墩身截面，變化范圍按3．7m控制。
4．4 限位設施安裝
（1）對于橋臺處：直接在臺帽上增設鋼筋混凝土限位擋塊。擋塊高50cm，保持與臺帽同寬同厚；擋塊與箱粱腹板之間留有5cm的空隙，內塞一橡膠墊塊，起到緩沖消能的功能。
?。?）對于共用墩處：分別在箱粱粱底、共用墩蓋梁側面種植螺栓，安裝鋼構件；通過箱梁梁底伸出來的銷，插入共用墩蓋梁處制作的栓內，利用銷栓的原理來限制位移；兩者之間留有5cm的空隙，內塞一橡膠墊塊，起到緩沖消能的功能。本橋采用這二種方案的加固效果如下：
?、俟探Y(jié)墩加強的效果
采取扁矩形墩身進行加強，為歷史加固中所采用的方法。從目前使用情況看，效果明顯，未出現有異常。對于中間設墩粱固結的橋跨，設置如此剛性強大的固結墩，能有效地約束梁體的扭轉變形等。
?、谙尬谎b置的效果
采取鋼銷栓方法進行限位。該形式在目前新建曲線橋中均有設置，從外觀形式上看有所不同，但作用原理是相通的。
5、具體加固方法的施工要點
5．1獨柱固結墩施工
?。?）在曲線外側施工一根D=120cm樁基（或四周先施工D=25cm的微型樁）；
?。?）鑿毛舊樁基項部混凝土，表面處理后植筋，綁扎承臺鋼筋并澆注混凝土；
（3）鑿毛舊墩柱四周及箱梁底部混凝土，表面處理后植筋，綁扎墩身鋼筋并澆注混凝土；
?。?）拆模養生，加固完畢。
5．2 限位設施安裝一共用墩處
（1）按設計圖紙對箱梁底部及共用墩側面種植螺栓；
?。?）將工廠預制的鋼構件現場焊接安裝到位；
（3）塞入橡膠墊塊，施工完畢。
5．3 限位設施安裝一橋臺處
?。?）按設計圖紙對臺帽帽頂進行植筋，并進行表面處理；
?。?）綁扎擋塊鋼筋并澆注混凝土，養生；
?。?）塞入橡膠墊塊，施工完畢。
6、結束語
深圳地區部分立交匝道曲線梁橋存在上述病害，其程度已危及橋梁使用壽命及運營安全，有些病害發展并不十分明顯，對橋梁的使用未產生即時危險，須繼續嚴密監測，以防止病害的迅速發展對橋梁運營安全帶來的潛在威脅。同時建議應盡快對產生上述病害的曲線梁橋制定切實可行的維修加固方案，對其進行維修加固，以產生良好的經濟效益和社會效益。
