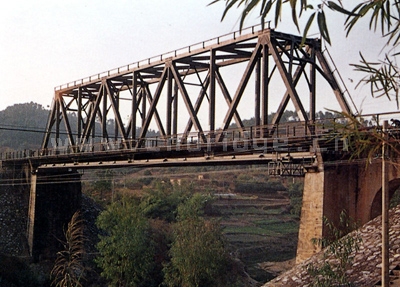

浪江橋，位于中國廣西壯族自治區，在湘桂鐵路雒容站和洛埠站之間跨越浪江的單線鐵路橋，是中國修建的第一孔低合金鋼栓焊桁梁。栓焊桁梁是結合舊橋換梁需要設計的，全長62.38米，跨度為61.44米，于1964年11月28日當天換梁通車。主桁結構形式為一簡支三角形桁架。桁高11米，主桁中心距為5.75米，節間長8米（兩端節間長6.72米），每相隔16米的大節點設有橫聯。兩端斜桿上設斜向橋門架。
橋梁結構
主桁桿件除端斜桿外,均為“H”形截面。端斜桿中段為箱形,在兩端連接范圍內轉變?yōu)?ldquo;H”形截面。所有桿件都是用鋼板在工廠焊接，至工地用高強度螺栓連接。
鋼梁主桁桿件、結點板、拼接板，橫梁及平縱聯用料為中國生產的 16錳橋(16Mnq)低合金鋼?？v梁和橋門架用料為16橋(16q)鋼。工地連接用的高強度螺栓為40硼(40B)鋼制造。它的直徑為22毫米的高強度螺栓預拉力為20噸。連接板表面經噴砂處理，摩擦系數達 0.6。這是中國第一次在整孔桁梁上使用16錳橋鋼和40硼高強度螺栓。
這座橋由鐵道科學研究院、蘭州鐵道學院和西南交通大學試驗研究，鐵道部專業設計院設計，山海關橋梁廠制造，柳州鐵路局安裝架設。全橋用鋼為156.2噸，同采用普通碳素鋼鉚接梁相比，每延長米節省鋼材12%。
橋梁現狀
這座橋在正式通車約100天后，在縱梁腹板豎向加勁肋下端，沿焊縫邊緣發現疲勞裂紋。為此，1965年和1973年分期更換了縱梁，運營情況良好。
