斜腿剛構屬于高次超靜定結構，其設計與施工高度耦合，所采用的施工方法、澆筑順序與成橋后主梁的線形和結構內力狀態有密切關系，斜腿施工成功與否是整個橋梁施工的關鍵。施工階段隨著結構體系和荷載工況的不斷變化，結構內力和變形亦隨之不斷發生變化，并決定成橋后結構的受力及線形。造成實際狀態與設計狀態不一致的原因很多，其中在斜腿施工過程中其臨時工程--支架系統對主梁線形的控制有重大影響。若在施工過程中不能對斜腿的支架系統實施有效的控制，就可能由于誤差的積累導致成橋后結構的整體受力狀態和線形嚴重偏離設計目標而影響結構的可靠性。湖北省援建四川地震災區的漢源縣龍?zhí)稖?號大橋主橋邊跨斜腿箱梁施工采用鋼管樁支架體系，通過Abaqus有限元模型模擬支架體系受力情況，對支架系統構件的強度、剛度、穩定性進行了計算和分析。本著安全性、穩定性、經濟性等各方面的因素，對支架體系進行設計優化，控制主跨箱梁線形，保證了龍?zhí)稖?號大橋后續階段的施工。
1.工程概況
龍?zhí)稖?號大橋位于四川省漢源縣新縣城2號主干道龍?zhí)稖仙希L(zhǎng)164.4m，主橋?yàn)?0+76+40m三跨連續預應力混凝土斜腿剛構。主梁梁部采用單箱雙室箱型截面，梁高采用1.65次拋物線變化。主梁采用縱、橫、豎三向預應力體系。斜腿上部與梁部剛結，下部采用固定鉸軸支座與基礎聯接采用箱型截面。橋臺基礎為樁基承臺式擴大基礎，臺身為U型重力式橋臺。該橋主梁中邊跨均采用支架現澆施工，先在0#節段跨中側設置臨時支墩，利用支架現澆斜腿與0#節段。
2.計算分析
2.1計算參數
根據橋施工設計圖和相關文獻，計算參數取值如下：臨時支撐最大垂直反力為50000kN，最大水平推力7500kN。鋼管彈性模量E=2.1×10
5MPa，泊松比μ=0.3，密度ρ=7850kg/m
3。線膨脹系數α=1.2×10
-5。計算最不利工況可知，箱梁荷載傳遞給臨時支撐，最不利工況發生在頂板鋼絞線張拉完成時。箱梁溫度線膨脹系數為：α=1.0×10
-5 。
2.2支架設計及計算模型的建立

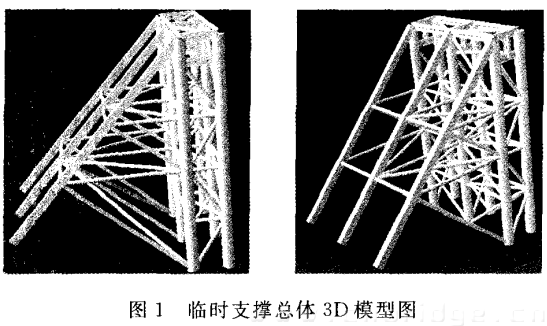

在給定的支點處設支撐鋼管砼排架柱，并設3道大斜撐。鋼管砼立柱采用6根半徑1016mm，壁厚20mm螺旋鋼管。3道大斜撐均采用H700mm×300mm型鋼，預埋在承臺內，充分利用承臺的重力抵抗臨時支撐所受的水平推力，預埋件采用T型接頭。其他小斜撐采用377m×8mm鋼管與鋼管柱連接，兼作為斜腿和0號塊的施工平臺。立柱頂設調平鋼板與0#塊腹板預埋調平鋼楔相連并涂黃油。為安全考慮，臨時支撐限制橫向位移并設反鉤板，基礎采用C30砼。支架3D模型圖如圖1所示。

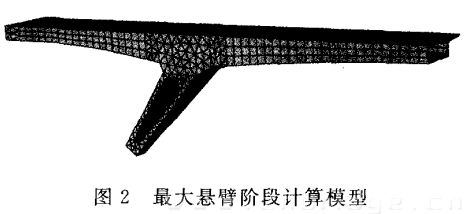

采用Abaqus有限元結構分析程序建立模型進行計算。計算中，采用梁?jiǎn)卧Y(jié)構形式進行受力分析，墩、梁及混凝土采用實體單元結構形式進行分析。建立1/2對稱模型，3609個實體單元。最大旋臂階段計算模型如圖2所示。

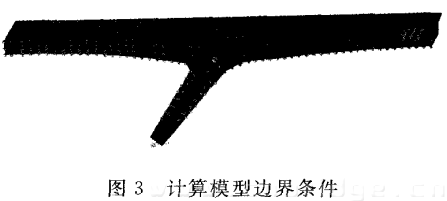

將鉸支座模擬為鉸接，箱梁底板臨時支撐處采用多點耦合到一節點，分別按限制垂直方向位移與限制垂直方向位移和水平方向位移模擬。計算模型邊界條件如圖3所示。
3.支架仿真計算結果
3.1臨時支撐計算

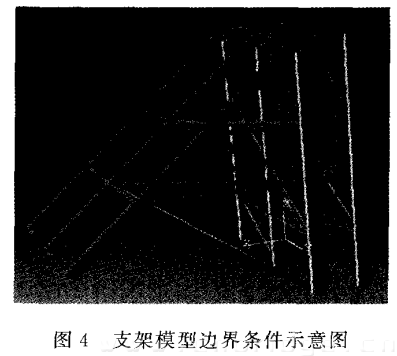

底部采用固結，墩頂6個節點，每個節點豎向受力為8333.3kN，水平受力1250kN，豎向受力共計8333.3*6=50000kN。水平共計受力共計1250*6=7500kN。支架邊界條件示意圖如圖4所示。

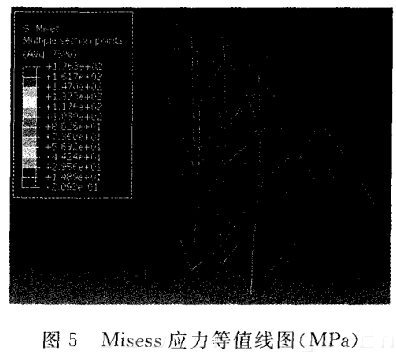

計算結果(見圖5、圖6)表明，最大Misess應力為l76MPa，滿足規范要求，計算垂直位移為15mm。
臨時支撐鋼管底部設置16塊小筋板，分散底部集中力作用。基腳應力圖如圖7所示。
3.3臨時支撐基礎計算與施工
臨時支撐所處基礎為層狀巖石，根據地勘數據，抗壓強度為0.8MPa。立柱承臺尺寸為5.5m×16m×5m?；A(chǔ)可承受荷載F=0.8*5500*16000=70400kN>50000kN，地基承載力計算滿足立柱受力要求。同時，北岸臨時支撐順層向有山體抵擋層間滑移，處理時設置倒坡；南岸臨時支撐順層向向溝底，采用打錨桿方式加強地基的處理，共打46根錨桿，每個錨桿孔中放置3根9m長直徑為28鋼筋，鋼筋頂端預留30cm澆筑到基礎混凝土內。
4.支架構件應力分析及其穩定性驗算
4.1支架構件位移驗算
根據漢源縣氣溫情況及澆筑工藝，令溫度均勻變化為50℃，臨時支撐點伸長或縮短為：
斜腿水平位移：△L1=α*△t*L1=6.1mm；
箱梁水平位移：△L2=α*△t*L2=4mm；
垂直位移：△L3=α*△t*L3=7.95mm<15mm；
臨時支撐點水平位移：△L1+△L2=10.1mm
其中，a為溫度線膨脹系數；Δt為溫度均勻變化量(℃)；L為長度。
由上可知，溫度變化為50℃時引起的箱梁形變水平位移為4mm，位移量極小，垂直位移小于軟件模型計算值，故設計臨時支撐頂與箱梁底位移變化是合理的。
4.2臨時支撐受力驗算
6根1016mm×20mm鋼管，計算高度為23.4m。鋼管強度設計值廠為205MPa，彈性模量206000MPa ，泊松比μ=0.3。鋼管面積A=62580mm2，慣性距I=7763240225.13mm4?；剞D(zhuǎn)半徑i=352mm，長細比λ=L/i=66.47。查表[4]，得穩定系數ψ=0.774。每根鋼管容許荷載：N=ψAf=9929.6kN。
由以上計算可知，6根鋼管共計可以承受荷載59577.6kN>50000kN，滿足規范和設計要求。
5.結論與分析
預應力混凝土斜腿剛構橋施工中不同工況的受力狀態與設計計算確定的理想目標不一致的重要原因之一是有限元計算模型中的采用參數，特別是混凝土的彈性模量，材料 的容重與徐變系數等，與施工實際情況有一定偏差。要得到準確的控制調整量，必須根據施工中的結構反應修正計算模型中的參數取值。這些都必須結合科學的監控措施和先進的科學理論來完成。大跨徑斜腿剛構橋的施工中，通過正裝分析可求得不同施工階段主梁標高來控制橋梁的成橋狀態，而主梁標高準確控制又取決于支架系統的工作狀態，所以臨時工程給施工控制帶來的問題是外因所致。隨著有限元理論和相關軟件的發展，可以通過仿真分析對臨時工程進行優化設計。在漢源龍?zhí)稖?號大橋邊跨斜腿施 工中，利用Abaqus結構分析軟件，通過合理的選取單元類型，優化處理邊界條件，準確地模擬了荷載分布，成功地對主橋邊跨支架系統進行了仿真分析。整個施工過程中，該支架系統安全可靠，實際變形量和理論計算量幾乎相等，嚴格控制了箱梁標高，成功控制了主橋邊跨箱梁的線形，為后續箱梁澆筑施工奠定了良好的基礎。
