慈利澧水大橋是湖南省常德至張家界高速公路上跨越澧水的一座特大橋，該橋位于慈利縣城，大橋建成后，將大大改善常德經慈利至張家界的交通，對改善我省投資環境、促進旅游和經濟發展將具有十分重要的意義。
大橋總寬29.5 m，由兩幅分離式橋組成，每幅橋?qū)?4.5 m，航道等級Ⅵ級，設計洪水頻率1/300，載重等級汽-超20，掛-120，人群3.5 kN/m 。本橋的特點是同時設有縱坡和豎曲線、平曲線，縱坡為0.5%及-2%，豎曲線半徑為26400m和16000m，平曲線半徑為-1200m，橫橋向設2%雙向橫坡和4%的超高。
1.橋型選擇
本橋位于慈利縣城關電站下游700m 處，橋位處河流中央有一江心洲即琵琶洲，洲長約為2000m，橋位處洲寬800m，地勢較低。橋位附近處河段基本順直，兩岸及江心洲均設有防洪堤，該處兩個河床斷面呈“U”形，河底坡降相對較小，水流與橋軸線基本正交，水流較平穩，東岸為主河道，水面寬275m，西岸水面寬210m，施工水深5m。河?xùn)|岸和河西岸均為一級階地，東岸滿布房屋，海拔高程為92.00m；西岸滿布農田，海拔高程為90.00m。根據橋位處自然條件以及水文、地質、通航的技術要求， 同時考慮經濟效益及環境影響等因素，選擇了經濟指標較好、施工工藝成熟的東岸引橋?yàn)?×30m預應力砼先簡支后連續T梁，主橋?yàn)?0m+4×50m+40m預應力砼頂推連續梁，西岸引橋?yàn)?4×30m預應力砼先簡支后連續T梁，橋梁全長1427.88m (見圖1)。
2.結構設計
2.1 上部結構

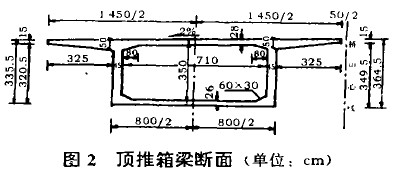

50m頂推預應力砼連續等截面箱梁，單幅橋?yàn)閱蜗鋯问蚁湫谓孛?，預制平臺設在東岸，全橋共分為13個節段預制頂推，第1、13段梁長為1250 cm，第2、12段梁長為1500cm，其余梁段均為2500 cm，箱梁僅在支座處設置80cm 厚橫隔板。箱梁標準截面：頂板寬1450cm，底板寬800 cm，頂板懸臂長325cm，箱梁中心線高度350cm，底板厚26cm，腹板厚45cm， 頂板厚28cm (見圖2)。
箱梁采用三向預應力，縱向束為7φ15.24mm 鋼絞線，控制應力0.75R
by，張拉控制力為1368 kN，配YM15-7、YMP15-7、YJ15-7型錨具，單端張拉和兩端張拉；豎向?yàn)?phi;32mm 精軋螺紋鋼筋，配YGM錨具，控制應力0.9R
by，張拉控制力為543kN；箱梁頂板橫向預應力束為2φ15.24 mm 鋼絞線，單端交錯張拉，配YMB一2扁錨，錨固端采用軋花錨，縱向間距為35cm，控制應力0.75R
by，張拉控制力為390kN。
東岸引橋?yàn)?×30m一聯預應力砼先簡支后連續T梁，西岸引橋?yàn)閮陕?lián)9×30m和兩聯8×30m預應力砼先簡支后連續T 梁。結構型式為先簡支安裝預制T梁，然后通過現澆連續段和橋面現澆層砼，形成組合截面的連續體系。單幅橋由7片T 梁組成，標準中梁寬2.1m，標準邊梁寬2.0m。T梁中心線梁高200cm，翼緣做成橫坡，梁內預應力束采用6φ15.24mm、7φ15.24 mm 和9φ15.24 mm 鋼絞線，控制應力0.75R，張拉控制力分別為1173kN、1368kN和1760kN，配YMI5—7和YM15-9錨具。因西岸引橋3O孔T梁在R =-1200m的緩和曲線和圓曲線上，進行結構設計時有如下特點：
1)調整梁長。在緩和曲線和圓曲線上，每片T梁長度都不一致，最大的差值產生在圓曲線上，最外邊緣的T梁比最內邊緣的T梁長69cm，為了使施工簡化，采取了T梁預制長不變，支座中心線之間距離不變，通過調整中跨現澆連續段和邊跨封錨端長度來調整每片T 梁長度。
2)調整橫坡。圓曲線上設置了4%的超高，緩和曲線設置為超高漸變段，本橋是保證設計標高不變，通過調整蓋梁橫坡來滿足橋面橫坡的變化，但需注意支座墊石頂面必須保持水平。
3)調整梁寬。因曲線和弦之間有偏差，最大偏差為9cm，而T梁是直線形，所以在曲線段內將左幅內邊梁和右幅外邊梁加寬9cm。
2.2 下部結構
橋臺設計采用肋板式橋臺，單幅基礎為4根φ150cm 鉆孔灌注樁。主橋頂推連續箱梁5-9號橋墩均設計為雙柱式墩，墩頂、樁基頂設置系梁，單幅基礎為2φ250 cm 鉆孔灌注樁，墩柱為2φ200 cm 圓柱墩，4、10號橋墩均為過渡墩，樁基頂設置系梁，墩頂設置蓋梁，單幅基礎為2φ250 cm 鉆孔灌注樁，墩柱為2φ200 cm 圓柱墩。引橋預應力砼先簡支后連續T梁1-3號、11-43號橋墩均設計為雙柱式墩， 樁基頂設置系梁，單幅基礎為2φ200 cm 鉆孔灌注樁，墩柱為2φ160 cm 圓柱墩。0-3號、11-34號和41-44號橋墩、臺樁基設計為摩擦樁，4-10號和35-40號橋墩樁基設計為嵌巖樁。主橋支座設計采用GPZ系列盆式橡膠支座，引橋支座設計采用圓板式橡膠支座。
3.結構計算
主橋縱向計算采用橋梁綜合程序計算。頂推箱梁全長280m，共分112個桿件，59個受力階段，1-55階段頂推就位，56階段張拉后期束，57階段進行強迫位移，58階段施工二期恒載，59階段運營。頂推梁前端鋼導梁設計按長3 500 cm，自重90t。箱梁為C50。，縱向通束、臨時束、后期短束均采用7φ15.24鋼絞線，R
by=1860MPa，鋼導梁與第一段梁連接鋼筋采用32粗鋼筋，R
by750 MPa。計算結果為：箱梁頂板布28束先期束，6束后期束；底板布20束先期束，中跨布16束后期束，邊跨布8束后期束，臨時束為8束，接頭粗鋼筋為80根。
4.結束語
本橋是我省高速公路第一座引橋處于彎道上的特大橋。全橋上下部結構配合協調，線條流暢，簡潔明快，大橋建成后，將是常德至張家界高速公路的一大美景，也將為慈利縣城增加一個亮點。
參考文獻：
【1】 姚玲森，橋梁工程[M]，北京 人民交通出版社 1985。
