1.工程概況
廣州地鐵4號線沙灣特大橋是廣州地鐵4號線上一個技術難度大、控制工期的重要工程節點，它緊靠京珠高速沙灣特大橋上游，橫跨沙灣水道，橋跨布置為(70+120+70)m預應力混凝土連續剛構。
2.主要設計條件及標準
(1)設計荷載。
恒載：混凝土的容重采用26.25 kN/m³。
橋面結構(包括橋面鋪裝及欄桿等)采用76 kN/m。

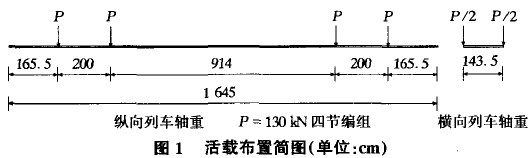

活載：輕軌四節，活載布置如圖1所示。
基礎不均勻沉降邊墩按0.5cm計，中墩按1cm計。
伸縮力：152.874 kN/單股鋼軌(伸縮區)。
風力：基本風壓W0=0.8 kN/m²。
計算體系升降溫按±15℃ ，上下緣溫差按±8℃考慮。
斷軌力：480.0 kN/單股鋼軌。
地震基本烈度小于7度，按7度設防。
預應力鋼束管道摩阻系數取0.20，預應力管道偏差系數取0.002，預應力鋼束松弛率0.025，一端錨具變形、鋼束回縮及墊板壓實值6mm。
(2)荷載組合。
組合a：恒載+活載+基礎沉降+軌道伸縮力(主力組合)。
組合b：恒載+活載+基礎沉降+軌道伸縮力+風力+體系升溫+頂板升溫(主+附)。
組合c：恒載+活載+基礎沉降+軌道伸縮力+風力+體系升溫+頂板降溫(主+附)。
組合d：恒載+活載+基礎沉降+軌道伸縮力+風力+體系降溫+頂板升溫(主+附)。
組合e：恒載+活載+基礎沉降+軌道伸縮力+風力+體系降溫+頂板降溫(主+附)。
組合f：恒載十活載+斷軌力(主力+特殊荷載)。
注：恒載包括結構自重、二期恒載、預加應力及混凝土收縮徐變。
(3)列車行駛速度不小于50 km/h。
(4)結構設計的使用年限為100年。
(5)橋跨結構在列車靜荷載作用下，其豎向撓度不大于L/1500m。
(6)橋跨結構的橫向自振頻率應不小于90/L，L為橋梁跨度,m。
(7)墩頂?shù)膹椥运轿灰茟?yīng)符合下列規定：
順橋方向，△≤5√L；橫橋方向，△≤4√L。
其中，L為橋梁跨度，m，當為不等跨時采用相鄰跨的較小跨度，當L<25m時，L按25m計。
(8)墩臺基礎的沉降應按恒載計算，對于外靜定結構，其工后沉降量不應超過下列容許值：
a．墩臺均勻沉降量：20mm。
b．相鄰墩臺沉降量之差：20mm。
對于外靜不定結構，其相鄰墩臺工后沉降量之差的容許值，還應根據沉降對結構產生附加力的影響而定。
3.總體布置
3.1 平面布置
根據地形、地貌等邊界條件，本橋梁平面布置在半徑為1000m的曲線上。
3.2 縱斷面布置
根據兩側接線的要求，并考慮沙灣水道的凈空限制，本橋梁設置在半徑5000m的豎曲線上，兩側降坡均為-0.5%。
3.3 橋跨布置
由于緊靠下游京珠高速沙灣特大橋的橋跨為(70+120+70)m一聯預應力混凝土連續剛構布置，所以為了通航和景觀等要求采用一樣的橋跨布置。
3.4 橫斷面布置
梁體采用單箱單室箱梁，橋面寬度為9.3m，包括兩側各0.2m的擋板，為雙線，線間距為4m，軌距采用標準軌距1.435m。橋上軌道為無道碴軌道結構，采用縱向承軌臺支承鋼軌，軌頂至梁頂?shù)母叨葹?.45m。
4.橋梁景觀設計
本橋結構形式為連續剛構，為了滿足軌道交通巨大的荷載，其主梁也較大，在墩梁結合處高度6.5m，跨中部位3.5m。設計中采用了多種手段對主梁進行處理。將主墩設計成比梁體略寬，并將墩頂分兩向向上延伸，其分叉越往上越寬，側面看橋時，立面呈現出由墩頂處向外發散的幅射狀造型，弱化了巨大梁體的存在；在跨中梁體合龍段，增加豎向的凹槽，將梁一分為二，進一步消除其巨大的體量感。
主墩的墩頂涂成藍色，下部刻有凹槽，整體讓人感覺到人性化的細節處理。其分叉狀的造型讓人聯想到羊角，隱含著廣州“羊城”的別稱；也可將其想像成一只飛翔的海鷗，體現廣州濱海城市特色。
在主梁與標準段梁的銜接處，兩種斷面形式區別非常大。設計采用“包”的方法，利用橋墩把活動支座隱藏在橋墩內。墩頂也被涂成藍色，與主墩不同的是上部不加分叉，是主橋墩與標準段墩的過渡形態。
5.結構布置
本橋采用(70+120+70)m連續剛構，橋梁截面形式為單箱單室箱梁，頂板寬9.3 m，底板寬6.9 m，中支點梁高6.5 m，跨中及邊支點梁高3.5m。墩身采用7.9m×3.0m矩形板式墩身，承臺尺寸為11.4 m×7.2 mx4.0 m，樁基礎采用6根奪1.8 m鉆孔樁，行列式布置，按柱樁設計。
6.結構計算
6.1 主要受力構件材料特性
主梁采用C50混凝土，E=3.5×10
4MPa，ρ=2.625t/m
3，R=35MPa；墩柱采用C40，E=3.3×10
4MPa，ρ=2.5t/m
3， R=28 MPa；混凝土鉆孔樁采用C25水下混凝土，E=2.9×10
4MPa，ρ=2.5 t/m
3， R=17.5 MPa。主梁采用雙向預應力體系?？v向預應力采用19-φ15.24和12-φ15.24兩種規格的鋼絞線，預應力管道采用真空壓漿技術。豎向預應力采用φ32精軋粗鋼筋。
6.2 靜力計算

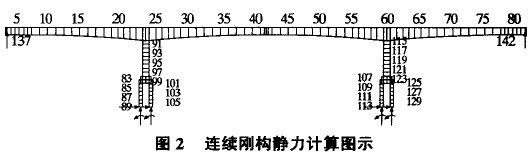

靜力分析將結構離散為平面桿系單元，采用本院自編綜合分析程序SCDS進行。中支點處嵌固于樁底；主梁于邊墩處縱向自由、豎向約束；主梁與墩柱頂固結，見圖2。
通過計算，施工階段及運營階段橋梁各部分結構的截面應力均滿足規范要求，在此不再細述。
主要控制節點位移見表1。從表1中位移值可見，因本橋具有很好的體系剛度，各主要控制點位移均不大，主跨跨中撓跨比為1/3108。
6.3 動力計算

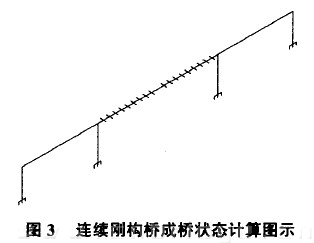

該橋的動力特性分析采用空間結構計算圖示，連續剛構橋成橋狀態的計算圖示見圖3。

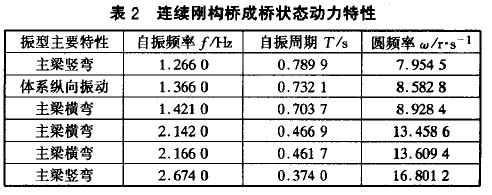

通過計算，成橋狀態的動力特性見表2，由于梁段結構自重較大，給出的結構各主要部位的地震響應均較大，但經驗算，結構各部位的地震響應均在允許范圍之內，結構的抗震性能是有保證的。
7.結語
沙灣特大橋作為廣州地鐵4號線中一個重要工程節點，也是國內地鐵同類型橋梁中跨度較大的，其在技術、景觀、進度和質量上都傾注了工程師們大量的心血，為保證整個工程保質按時完成打下了堅實的基礎，目前廣州地鐵4號線已經順利通車運營。
參考文獻:
【1】劉懷林 大跨徑連續剛構橋抗震分析和評價基本方法[J]，山西建筑 2008 34(16)：320 321。
