1 景觀橋梁
橋梁是跨越障礙的通道。橋梁建設的功用傳統使人們忽視了“美觀”或是對“美觀”心有余而力不足。但隨著經濟的發展， 人們對橋梁的美觀功能日益重視， 由于橋梁的地標作用， 將橋梁上升到解決被道路切割的大地之物種的生存與繁衍的高度， 亦即橋梁還要“關心”生態環境。希望新建的橋梁對所通過的歷史、文化及自然保護區域在關愛的同時還能成為具有時代特點的新景觀。Go t temoeller 將橋梁景觀設計分解成線型設計、造型設計、平面布局設計、色彩設計、肌理設計、裝飾設計等6 大部分。橋梁景觀設計既要保持對功能、構造技術、形態美學、材料肌理研究的傳統， 還應針對隨社會發展而產生的新景觀問題保持敏銳的跟蹤， 這樣才能與朝氣蓬勃的祖國對環境品質的更高要求相適應。
我國對橋梁景觀的理解一般反映在“景觀”一詞的分解上， 即“觀”橋與橋上觀“景”， 兩者合成便為“景觀”。這種觀念有其歷史傳統。古典園林橋梁在“景”與“觀”方面便早有此獨到考慮， 中國的風景園林更是深諳此道。“景”與“觀”之關系確實反映了人、橋、環境的空間聯系， 其寓意頗具中國特色。
橋梁不是孤立于環境， 其景觀總是與地景、城市景觀相伴生， 有時其復合景觀意義更大。20 世紀末是我國環境意識覺醒的時代。土地荒漠化、黃河斷流、水源污染、長江洪水及城市建設對歷史文化環境的破壞等一系列問題， 使我們認識到人類在自我價值實現的同時還應與環境和諧。1999 年第二十屆世界建筑師大會發表的《北京憲章》明確提出了對環境的和諧與尊重， 應該成為一切建設行為的基本原則。在橋梁景觀設計中強調環境景觀即是對此大背景的呼應， 同時也是保持景觀可持續發展的一重要舉措。反映到橋梁景觀設計中便是橋梁景觀與大地或城市景觀尺度的和諧研究， 橋梁景觀對地形、地貌的適合， 橋梁景觀對文化環境的尊重與共生及橋梁建設對建設地點的自然原生景觀的保護等。
景觀橋梁具有較高的藝術觀賞性， 可觀、可游。即能喚起人們美感的、具有良好視覺效果和審美價值的， 與橋位環境共同構成景觀的橋梁。它可成為一定環境的主體， 也可成為景觀環境的載體。景觀橋梁應具有以下3 個特點:
(1) 符合橋梁造型美（功能美和形式美）的法則；
(2) 遵循橋梁與環境協調的規律；
(3) 體現自然環境、人文景觀、歷史文化景觀的內涵或具有象征作用。
在一定環境中， 景觀橋梁是人與景觀環境關系的結合點， 橋梁和環境的適應程度， 直接影響景觀整體的審美價值。對于景觀橋梁， 既要重視橋梁的環境因素， 又要注重橋梁建筑藝術設計， 并要有創新精神， 以使橋梁與其環境共同構成景觀。
2 工程實例
社會的需要往往是科技進步與發展的巨大推動力。作為21 世紀的橋梁工程師， 有機遇也有挑戰。我們?cè)谄綍r(shí)的設計實踐中， 對橋梁的景觀功能就比較重視。通過重視橋梁的環境因素、注重橋梁建筑藝術設計和重視設計的創新精神等方面， 力求在設計實踐中， 找到橋梁各項指標的平衡點。在寶帶西路大橋的設計投標、東方大道蘇申外港線特大橋、蘇申內港線特大橋、張家港暨陽湖3 座橋梁等的設計中， 我們對橋梁的景觀設計認識逐漸加深。下面就以張家港暨陽湖3 座橋梁的方案設計為例， 闡述一下我們對于橋梁美學的理解， 請同行不吝賜教。
2.1 張家港暨陽湖3 座橋概述
張家港暨陽湖3 座橋梁位于張家港市暨陽湖生態區內， 該生態區的總體規劃業已完成。張家港市暨陽湖規劃控制區位于市區楊舍組團南部， 屬城市規劃區范圍， 總面積為4 km 2。四址范圍分別為: 南側為市區南二環路以南200 m； 東部至金港大道東200 m； 北部至南苑路及馨苑度假村、國泰西服廠等建成區域； 西部至澄陽路與南二環路交叉口范圍。概念規劃總體目標確定為: 以生態化理念為指導， 運用生態技術手段， 建成以居住為主的集休閑、娛樂、度假為一體的， 極富現代氣息， 體現生態園林特色的新城區， 并成為長江三角洲旅游圈內的一個新亮點。為加快生態區的開發力度， 道路、橋梁等基礎設施的建設迫在眉睫。作為生態區內的橋梁， 對橋型與環境的協調與融合， 對橋型的美觀要求較高。
2.2 設計標準
道路等級: 生態區內主干道；橋梁荷載等級: 汽車- 20 級。
港城大道路幅布置為: 2×(2 m 人行道+ 4.5 m非機動車道+ 2.5 m 機非分隔帶+ 11.5 m 機動車道+ 7/2 m 中央分隔帶) = 48 m。
港城大道本次設計有2 座橋梁: 一座為位于濕地區域內的長橋， 另一座為跨越20 多m 河寬的三跨小橋。橋梁布置為21 m + 6 m + 21 m 的2 座橋。
馨苑路路幅布置為: 2×(1.5 m 人行道+ 4.0 m非機動車道+ 2.0 m 機非分隔帶+ 15/2 m 機動車道) = 30 m。
馨苑路本次設計有1 座橋梁， 橋梁所處河面寬度為86 m。橋梁與路基同寬。
2.3 橋型方案設計
2.3.1 港城大道大橋
港城大道橋梁的橋型方案考慮的出發點是與整個濕地環境相協調。我們考慮了2 個方案。

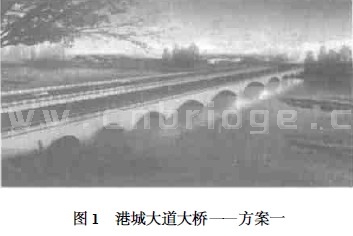

方案一：為11 跨的連續拱橋?？鐝骄唧w布置為10 m + 13 m + 17 m + 23 m + 30 m + 40 m + 30 m +23 m + 17 m + 13 m + 10 m ， 總長226 m。拱橋的美在于優美的主拱曲線孕育著強大的力量， 產生著一躍而過的力動感與跨越感。在跨徑布設時， 采用從中孔向邊孔矢高與跨徑遞減的方案， 形成既統一又有變化， 美寓其中的漸變韻律。采用混凝土澆注， 花崗石貼面， 充分體現古樸的材質感。連拱形成的水中倒影與濕地的整體布局相得益彰， 見圖1 所示。
方案二：為9 跨25m 的等截面預應力混凝土連續箱梁結構， 箱梁高度采用1.3m。通過橋梁的長細比來體現梁橋的形態。水平方向單維突出， 充分體現了剛性， 具有很強的沿水平方向左右伸展的力動感和穿越感。并通過在布置上采用以下措施來強化橋梁的纖細和輕巧。采用較大的箱梁懸臂， 使梁體向后退縮， 減弱了梁高， 增加了纖細的輕盈感； 增加箱梁懸臂根部的厚度， 視覺上顯得梁高變小了。這樣，225 m 長的等截面預應力混凝土連續箱梁像一條飾帶掩映在綠樹草地中， 見圖2 所示。
2.3.2 港城大道中橋
港城大道中橋跨越20 多m 寬的河道， 邊跨下面是行人通道。結合該布置要求， 我們考慮了2 個方案。

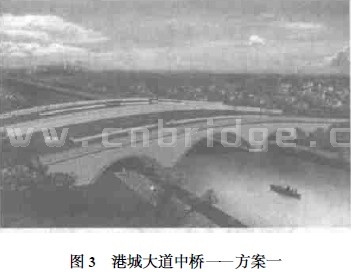

方案一：為3 跨連續拱橋?？鐝讲贾脼?2.3 m +20m + 12.3 m。采用實腹式拱橋。利用縱坡與拱形的協調配合， 形成江南水鄉橋的特點。利用欄桿及路燈的合理布置， 形成了較好的視覺效果。展示了一幅小橋流水人家的畫面， 充分體現了湖體景觀區的風韻， 見圖3 所示。

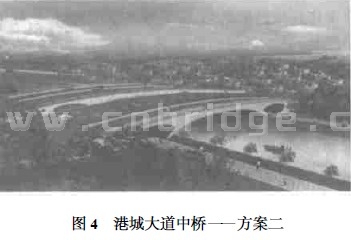

方案二：為斜腿剛構方案。剛構橋是將梁與橋墩剛結為整體而構成的橋型， 它可以使構件斷面減小而經濟合理， 整體性強。該方案還利用斜腿與橋臺形成的孔洞來滿足過人的要求。形態上顯得簡潔洗練，力線明確， 富有力動感與輕快感， 見圖4 所示。
2.3.3 馨苑路大橋
馨苑路大橋所處河面寬度為86 m ， 橋梁一側有假山， 鄰近為北莊別墅區。該別墅區以傳統的中國式建筑朝向?yàn)樘厣?利用水系排布房屋， 使其獲得良好的景觀及氣候優勢。因而在該橋型的選擇時， 我們充分考慮了該處開闊的水面以及特殊的周邊環境等因素， 共考慮了5 個方案。

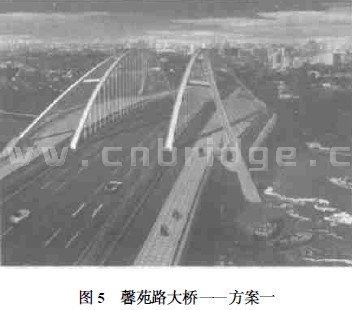

方案一：為斜靠式提籃拱橋， 跨徑布置為20 m +110 m + 20m。提籃拱屬組合體系拱， 將行車系結構與主拱按不同構造方式構成一個整體共同受力， 在橋面上空呈現的曲線輪廓， 給人以視覺沖擊。本方案利用4 片拱肋在兩側人行道上將橋面懸吊而起， 中間2 片拱肋布在機非分隔帶內， 兩側拱肋與中間拱肋斜靠在一起， 如此布置， 中間拱肋間取消了風撐，消除了行車壓抑感， 并且利用邊拱肋地吊桿的平面布置， 形成了中間較寬的人行觀景平臺， 體現了以人為本、天人合一的思想。白色的拱肋、蘭色的欄桿、黃色的拱腳、綠色的機非分隔帶， 形成了一幅優美的畫卷， 見圖5 所示。

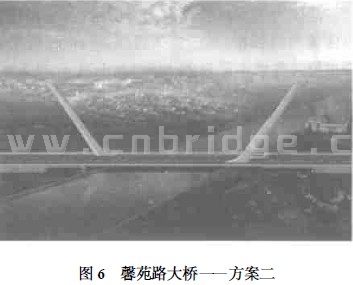

方案二：為無背束斜拉橋， 跨徑布置為15 m +110 m + 15m。斜拉橋以直線的剛性為基調， 直線的塔、索、梁構成了簡潔、穩定的三角形幾何形態， 充分體現了與現代高速度、高節奏相適應的時代感。由于該橋位的主要矛盾是跨越86 m 寬的河面， 并要滿足行人通道的要求， 在布設該橋跨時， 充分利用既有的橋面布置， 將塔置于機非分隔帶內。考慮到平衡受力及美觀要求， 在橋中跨的一端左側和另一端右側各布置一個獨塔， 塔身傾斜， 基部斷面加大以平衡單側的拉索拉力， 構成了均衡穩定的造型， 并且與周邊的假山相得益彰。橋的整體形態像2 把豎琴， 給人以強大的張力感， 見圖6 所示。

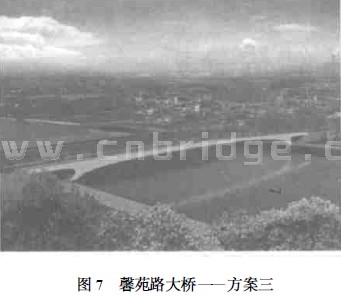

方案三：為斜腿剛構。該方案的著重點在于通過橋型的受力優勢， 86 m 跨徑的橋梁跨中梁高僅采用1.0 m ， 與斜腿起點處的梁高形成了一條優美的曲線， 該結構的纖巧輕盈的優點發揮得淋漓盡致。另外， 由斜腿與橋臺形成的孔洞成為天然的行人通道，見圖7 所示。

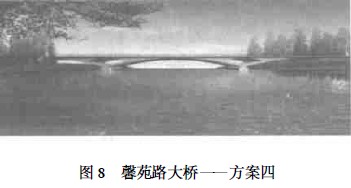

方案四：為40m + 70m + 40m 連續剛構。剛構橋由于梁、墩一體化，橋梁顯得冼練、剛勁。另外， 為了與周邊環境協調， 我們?cè)谠O(shè)計梁底曲線時加以優化，對支點處墩進行挖空處理， 河水清澈波平如鏡，倒影入河， 虛、實、動、靜， 相映成趣， 構成一幅美麗動人的畫面， 見圖8 所示。

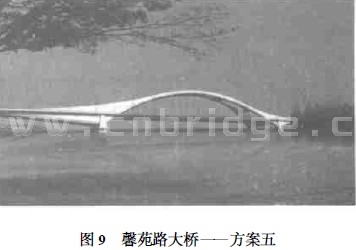

方案五：為羅斯體系的梁拱組合橋。立面由拱肋與橋面間的吊桿形成一張空透的網面，在建筑上起到“隔”的作用， 增加了層次。端立面， 分叉的拱肋形成一個“人”字， 倒V 形空間能起到很好的景框作用。該橋整體造型像一只展翅飛翔的鳥，橋型顯得較為靈動，富有生氣， 見圖9 所示。
另外，在各座橋的方案設計中，我們比較注意欄桿的造型。其中，鑄造欄桿采用鑄造石工藝技術生產， 在飾面處理和安裝上有較大的改進。表面紋理可表現各種天然石材肌理。
3 結語
橋梁景觀設計是我國經濟持續高速發展條件下，對橋梁環境品質提出的更高要求，究其實質則是物質文明的高度發展所引發的精神追求。因此各級政府均將橋梁景觀的建設作為一種反映城市特色，體現地域文化，展示時代風貌的精神文明建設活動加以倡導與推崇，這為橋梁景觀設計提供了廣闊空間，同時也對橋梁設計提出了新的要求。橋梁設計部門應加強景觀方面的人才與技術準備，一則為順應時代潮流，另外也是為與國際接軌，使我們的橋梁設計走向世界。
