在全美范圍內，有結構缺陷的橋梁越來越多。據統計，美國有614,387座各式各類的橋梁，其中，有四成橋梁的使用年限達到了50年以上。在這四成老橋中，有5萬多座橋梁需要維修或更換。在美國工程師學會(ASCE)最新的基礎設施報告中，橋梁這一類別只獲得了C+的分?jǐn)?shù)。主要原因是協會認為需要修繕的橋梁數量巨大，資金投入大，周期長，對很多州政府來說是巨大的考驗。雖然有些州已經提前行動，但是整體情況不樂觀。橋梁的評級分?jǐn)?shù)低于公路和其他的基礎設施平均分?jǐn)?shù)。

　　在全美橋梁翻修的工程實踐中，很多私企已經開始通過BIM技術，努力實現工程的數字化轉型，并在積極尋找針對橋梁BIM技術的一整套應用方法，探索提高橋梁設計、施工、資產管理效率的新模式。

　　2018年，美國愛荷華州（Iowa）交通局牽頭啟動了一個交通集資項目，旨在提高橋梁BIM數據的開放水平，BIM在橋梁領域的專屬軟件也稱BrIM，其中字母“B”被“Br”替代，代表專門為橋梁工程而開發的BIM系統?；贐rIM系統對橋梁工程的價值，美國15個州的交通局組成專家組，投入BrIM的進一步研發與潛在價值的探索。

　　變革的出現

　　從橋梁的規劃到設計、施工和資產管理，BrIM帶來了一系列好處。通過有大數據庫的構件模型，實現實時數據更新、自由修正設計圖、管理文檔等，全面提高橋梁設計質量和效率。BrIM還可以精確地指導部件預制、材料交付，精準控時，幫助完成跨領域的項目協作。

　　如今的BrIM技術已經漸趨成熟，最大的挑戰已經不是技術本身，而是將BrIM技術與當前的工程管理方式結合起來，這對于大多數設計經營管理單位都是一次文化的變革。

　　一些州的交通局已經在試點項目中探索應用BrIM，而大多數州則是剛剛開始了解3D BrIM建模。這里需要說明一點：并非所有的三維建模軟件方案都等于BrIM。BrIM已經超越了基本的3D對象，BrIM特別強調中間的字母“I”，也就是信息（Information）。BrIM能在設計和建造的過程中積累了大量的細節和數據，這在橋梁的整個生命周期中都是很有用的。盡管美國各州在BrIM的應用上水平參差不齊，但絕大多數州的交通局都認可BrIM是未來橋梁設計與管理的方向。盡管讓傳統行業做出改變很難，但只要經過簡單收益-成本計算就會知道，這是一項值得為之努力的項目。

　　美國加州交通局橋梁設計中心主任庫蘭尼（Elias Kurani）也認為，BrIM的應用需要各交通局真正走出傳統的舒適區。庫蘭尼說:“長期以來，2D一直是標準，而且我們學習應用的課本、軟件都是基于2D標準的，操作起來熟悉且舒適。但是，當我們看到了3D模型帶來的價值，其可視化、準確性和交叉學科的融合性，讓我們決心做出一些變革，但這需要一些時間。不過，我們相信這是行業向前發展的重要一步，我們必須去適應。”

　　我們欣喜的看到，隨著越來越多的“數字原住民（碼農）”加入到工程行業的隊伍中來，這種數字化轉型，尤其是向可作圖模型的發展，是一項重要轉變。費爾凱普咨詢公司(Fair Cape Consulting)的首席顧問、交通集資項目的參與者弗朗西絲卡邁爾(Francesca Maier)認為：“對新技術的學習和適應能力是當今和未來吸引人才的關鍵，年輕的工程師對數字化的工作流程是有預期的，橋梁行業將不再雇傭且不會挽留那些仍然停留在2D層面的技術人才。”

　　美國猶他州(Utah)交通局首席結構工程師兼美國國家公路運輸協會(AASHTO)橋梁與結構委員會主席斯萬維克(Carmen Swanwick)非常同意數字化的工作流程將會吸引更年輕的工程師，甚至是跨行業的人才加入到橋梁工程的建設與管理之中。她說:“現在剛從大學畢業的工程師們可不想在紙上起草計劃，他們想在一個可以成圖的模型中工作，并讓他們的工作可視化，這有利于工作的透明與團隊協作。我們是優秀工程師的一個重要的行業出口，需要為他們提供應用新技術的機會，教育與培訓，這也是行業整體向前發展的動力。”

　　行業共識與標準化是關鍵

　　除了推動行業文化變革和教育培訓之外，該集資項目中涉及的15個州交通局還負責統籌，為美國橋梁設計與建造制定標準、更新定義、重新分級等工作。這些基礎工作的重大意義是：形成一個行業的公開數據交換標準，為BrIM技術的全面深入應用鋪平道路。

　　“能否成功使用BrIM技術，將取決于能否通過公開的數據標準，形成大量的、共享的、有活力的數據交換。如果我們被限制在一個特定的數據格式中，那就不能共享這個模型。” 斯萬維克補充道。在這種情況下，部分?jǐn)?shù)據一旦被孤立，BrIM技術所帶來的好處將會大打折扣。反之，一旦我們同意在某種基礎共識上形成一系列的橋梁文件數據格式，全國業主與供應商就都可以參與到這個可靠的數據交換中。“這時，從設計到施工，從業主到總包單位，我們將看到產業鏈上各個環節的深刻變革，對此我們充滿期待。”

　　標準化的系統分類、分級工作同樣重要。斯萬維克說:“比如，今天我們在一個項目中定義某個墩柱的方式，可能與在另一個項目中定義的方式不同，因?yàn)檫€沒有建立標準。在我們能夠真正采用BrIM之前，需要一個詳細的分類系統，以便其他涉及該部件或該詞條的項目能共享且保持一致。我們需要這樣的一致性，保證客戶使用BrIM技術時，有充分的依據，進而完成比對、借鑒等工作。這還將進一步影響到合同、標書的編寫，基于契約化的語言，完成一種基于統一定義下的模型報告?？梢哉f，這種一致性的影響范圍已經超越了工程管理本身。”

　　BrIM在設計、施工等方面的價值

　　美國猶他州在3D橋梁設計建模和施工應用方面是領先于其他州的。自2014年起，猶他州交通局就完成了10個使用3D模型的道路項目，目前正在進行的項目中還包括了3座舊橋的重建試點。“我們的試點項目進展非常順利，”斯旺維克說，“使用3D和BrIM，目標是產生最優設計，并通過從設計到施工以及后期養護的信息傳遞，幫助所有與該橋相關的部門做出更好的決策，這種決策覆蓋橋梁資產管理的整個生命周期。”

　　在橋梁竣工后，給橋梁管理單位交付一套該橋的完整模型，相當于移交了一個橋梁的基因數據庫，這是BrIM系統的一個重要的長期收益。舉一個簡單的例子，該系統可以自動對各類型重型卡車提供過橋通路指示與禁行信息，防止偏壓力造成重心偏移與側翻，確保路網安全性與流動性。

　　BrIM能覆蓋后期的資產管理階段，使得在橋梁運維監測過程中不再需要人為地輸入、傳輸橋梁的健康狀況數據。斯旺維克說:“我們希望在施工之外的階段能繼續沿用BrIM，這樣，我們的橋梁監測人員在現場就可以用平板電腦直接調出模型，并實時自動更新數據庫中的橋梁狀態信息。”

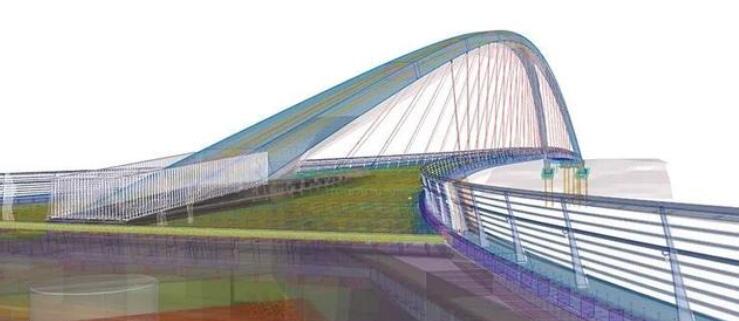

　　橋梁建設與維護所帶來的挑戰需要多部門合作，并促使承包商和設備制造商以不同的方式進行創新。例如芬蘭赫爾辛基祖父橋（Grandfathers Bridge）的建造，當年是在BIM下從頭到尾進行的，實現了無紙化設計和施工。該橋跨度為144.3米，寬度4米，橋面上掛有22對吊桿。

　　祖父橋項目的工程師阿基科普拉(Aki Kopra)說:“在這個項目的投標階段，應用BIM模型的方案就參與其中，我認為這種方法正變得越來越普遍。對我來說，這是第一個項目，通過簡化橋梁的規劃過程，BIM協助工程師規避了錯誤的決定，節省了成本。”BIM不僅用于祖父橋的設計，還用于制定時間表、監控和支持各種構件的制造和安裝。例如，將鋼結構的狀態劃分為三個階段進行調度——設計、制造和安裝。該項目的BIM顧問公司專家薩沃萊恩（Jarkko Savolainen）說:“使用BIM后的規劃過程更簡單、更清晰。它還為項目的所有不同方面提供了更多的透明性，還使現場工作人員能夠看到和理解橋梁結構。這使得我們溝通更容易，整個項目運轉更流暢。”

　　項目團隊通過選擇共享Tekla模型來訪問組合模型，這意味著每個參與者都能夠使用不斷更新的模型，包括本橋的業主方——赫爾辛基市市政單位，他們可以通過可視化的模型實時跟進項目進展。

　　合作是橋梁等大型項目的共同主題?？偛课挥诘湹陌膊┘瘓F(tuán)（Ramboll Group）為印度21.8公里長的海上橋梁的建設提供支持。孟買跨海大橋?qū)⒊蔀橛《茸铋L的跨海大橋，預計耗資22億美元（約合150億人民幣）。孟買跨海大橋連接孟買與它的一座衛星城——新孟買。安博集團預計，在橋梁向公共開放的第一年，每天將有62000輛汽車駛過該橋。如果新孟買的國際機場在未來十年投入運營，這一數字預計將增加到20萬左右。安博集團全球主管希奧貝克（Lars Thorbek）說:“我們預計全球交通流量在十年內將繼續增長35%，發展中國家會更多，歐洲大陸目前有不少于十億美元規模的橋梁改擴建工程。市政部門，也就是工程最大的業主方，已經提出了新的要求，主要是全程可視化、安全且不中斷交通。因此在技術層面，我們必然會更多地依賴3D模型和數據平臺，這對橋梁交付使用后的運營也有好處。”

　　未來是什么樣的？我們?nèi)绾螌?shí)現？

　　BrIM早期的使用者已經完成了對該技術形成完整平臺后的潛力做出的探索。許多人預計BrIM將在未來十年逐漸占據主導地位。利用模型的項目管理將使通信更加透明，促成設計、采購、管理等層面的大范圍協作。庫拉尼說:“我認為，我們正在朝著模型導向的工作方式過渡，逐步提高效率，并促進項目所有者和利益相關者之間的、新的全面合作。在加州交通局，我們?nèi)匀恢饕裱瓊鹘y(tǒng)的設計—投標—建造流程。承包商對于目前的流程感到滿意，他們主動要求采用BrIM的可能性很小。然而，我們必須在技術上取得進步，推動創新與變革，為我們的項目進一步提高效率、達到更少的浪費和更好的結果，效率一直是我們追求的目標，創新與變革是重要的手段。在BrIM平臺的工作方式使我們能夠更有效地工作，在有限的預算中做更多的事情。”

　　同樣的，BrIM在設計與構建情景中更有效，因?yàn)闃蛄旱母鱾€(gè)利益相關方在某種程度上是一個團隊，更有效率的工作和更高額的回報，會讓大家有動力完成這項變革。隨著一座座橋梁建模的完成，各種信息將不斷在BriM平臺刷新，我們會看到這個行業開始走向一種全新的合作方式。

　　加州交通局非常關注BrIM的進展，并將在其員工中增加一位BIM專家，幫助自己的員工走出這項變革中最關鍵的第一步，即從頭建設。庫拉尼說:“應用BrIM的方針已經確定，我們已經準備好應對BrIM的挑戰，盡可能讓BrIM成為未來工作的主流。這是一種工作文化的轉變，也許要我們把很基礎的習慣都改掉，但我們正在幫助我們的工程師熟悉BrIM，日復一日、一點一滴地感受BrIM帶來的好處，并將這個觀念與價值分享給橋梁產業鏈上更多的人。”

　　教育也是推動行業向前發展的重要部分。邁爾說：“對BrIM使用者進行的培訓，將成為關鍵。”以道路設計作一個類比，我們從上世紀90年代開始就用電腦工具來設計道路，但工程信息的交接還是困難重重，有時下游的承包商需要反向游說、甚至討好設計方和業主方，來索要關鍵的數據，這一點必須通過系統升級得到改善。美國交通局近年來著重考慮工程信息交接系統的改進，這也是推動BrIM平臺發展的動力之一。BrIM系統的普及，讓工程交接不再需要開會通報、不再需要工程師入駐考察，這必將進入一個自動化數據傳遞的新時代。

　　最后必須承認，美國許多州交通局也是初識BrIM，還不確定如何走出第一步。斯旺維克認為，可以通過評估當前的項目工作流程，找到一個BrIM使用的切入點，即一個能使用BrIM進行有效工作的區域或階段作為開始。目前還沒有關于如何使用BrIM的指南手冊，但隨著業界共同開發標準，應對BrIM給項目工作流程和項目交付階段所帶來的挑戰和機遇，BrIM的推廣將變得更加容易。這需要顧問團隊、橋梁各環節的使用者參與進來，我們需要的是整個對BrIM的認知與接受，最終在全產業鏈上獲得更大的利益。
