暴雨侵襲，江水奔流。經歷65個小時的連續鏖戰，北口大橋南塔鋼套箱順利完成封底施工。
北口大橋位于溫州甌江入海口，面臨深厚軟土、強潮河口、臺風影響等眾多施工挑戰，其難度不言而喻。為響應交通運輸部綠色公路，浙江省品質工程的號召，為承臺施工安全、質量考慮，全體建設者從設計開始對整個鋼套箱的施工建設全過程進行整體規劃。
一、 前瞻性設計
重大方案超前謀劃
南塔承臺位于甌江口主通航孔邊緣，航道規劃為乘潮通航3萬級船舶，且水文自然條件復雜，附近海區屬于正規半日潮，一晝夜兩潮，潮高不等現象較為明顯，退潮最大流速達2.85m/s，風向季節性變化明顯，多年平均能見度≤1m有13.7天，每年4~11月份受臺風影響，其中7~9月份受臺風侵襲頻繁。在這種條件下進行為期4個多月的超大型承臺施工，無論是對在水上施工的人員、機械設備安全，還是對承臺的施工質量保障都是極大的挑戰。

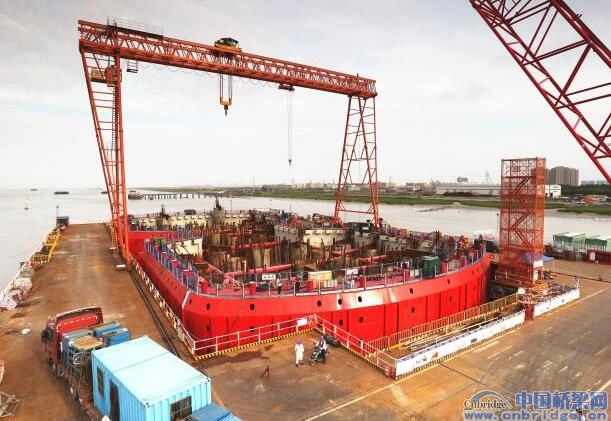

作為浙江省乃至華東地區最大的承臺鋼套箱，其尺寸為96m×40.8m，高13.3m，拼裝完成后可以裝下27.5個國際標準游泳池。在設計之初北口大橋的建設者們經過綜合考慮，決定采用永臨結合的方式進行承臺施工，采用永久性防撞鋼套箱作為承臺模板，既能保證施工人員、機械設備及來往船舶的安全，又能節省承臺模板的成本。
二、 精細化制作
專業團隊量身打造
項目委托具有鋼結構工程專業承包國家特級資質的江蘇中泰鋼結構股份有限公司進行鋼套箱加工制作，同時制定了詳細的制作、驗收標準，對制作的全過程進行嚴格的質量把控和詳細的現場記錄。原材料的復驗層層把控，材質證書、試驗資料缺一不可，鋼材表面、厚度、材質多級抽檢，源頭上杜絕不合格材料進場，組織專門的團隊對設計圖紙進行系統分解，利用BIM系統對每塊鋼板、每條型鋼的結構尺寸、具體位置及相互間的關系進行虛擬空間模擬；鋼套箱從原材下料、放樣、制孔、焊接全過程采用數控化、機械化制造，數控劃線號料機、數控平板鉆孔生產線、落地鏜銑削加工中心十二頭平板砂帶自動打磨機、龍門多嘴自動焊接專機輪番上陣。
三、 信息化預拼
數字模擬精益建造
鋼套箱結構形式復雜，部件之間的空間關聯性，對部件的制作精度要求很高，僅依靠單體部件精度無法滿足現場安裝要求，北口大橋放棄傳統的實體預拼裝模式，利用BIM系統將每個塊體數字化，在電腦上進行模擬預拼裝：使用三維激光掃描進行空間坐標采集，生成點云完成數字建模，建立精準的BIM模型，實現部件成品的高精度虛擬預拼裝，提高了預拼裝精度、節約了大量的實際預拼裝的工作量和預拼裝場地，實現了加工廠制作與現場安裝的互動。
四、 智慧化拼裝
BIM助力精準施工
項目利用建立的精細化BIM模型，開展了鋼套箱的現場拼裝施工工序的精細化模擬，輔助了施工方案的制定、討論、交底等工作，實現了實地施工前的各項注意事項的完全掌握，將施工過程中可能出現的問題提前謀劃，并將施工工序通過Navisworks、3DMax等專業軟件以身臨其境的方式向施工管理及班組人員進行交底，使建設人員直觀了解和理解整個施工過程，大幅推進了施工管理的智慧化、可視化、集約化、精細化。鋼套箱拼裝完成后，由監理單位采用精密儀器對鋼套箱結構及下方系統進行嚴格的安全質量驗收。
五、 整體性下放
10小時步步為營
為確保鋼套箱下放到位，項目特邀國內專業的大體積、超重量構件同步提升、下放團隊，指揮操作鋼套箱的提升下放作業。“開始下放。”隨著一聲令下，在24臺200噸千斤頂，6臺液壓控制泵站，1臺集中控制器的精準控制下，鋼套箱開始下沉。本著信息化減人、機械化換人的原則，在鋼套箱的下放全過程，僅有18名操作人員及4名觀察人員參與施工，通過每隔30分鐘/次姿態監測，鋼套箱的下放過程四角高差不超過5cm。歷經10小時精心組織，步步為營，最終鋼套箱整體順利下放到位。
六、 可靠性封底
15名蛙人水下作業
甌江口江水含泥量大，套箱內平均每天有560~850m³泥漿沉淀，鋼護筒上有超過10cm的藤壺附著，如果不進行處理，就會嚴重影響封底混凝土的可靠性。項目委托專業的潛水公司對鋼護筒上附著的藤壺進行逐根清理，并在潛水作業完成區域安裝多臺大功率潛水泵，進行泥漿沖洗和抽取。
100個布料點同時澆筑
為減少泥漿和藤壺對封底混凝土可靠性的影響，進一步增加保險系數，在封底混凝土里埋設了392根拉壓桿，混凝土水下封底設置100個布料點，總計用了700米直徑325mm的導管，4臺汽車泵及2條臥泵從上游側往下游側全斷面推進，在混凝土前進方向安排泥漿泵抽取泥漿。項目部多次試驗調配混凝土的配合比；反復檢查梳理施工現場人員組織架構、攪拌站生產、物質設備供應及后勤保障情況；不斷監測混凝土澆筑厚度及混凝土的性能指標，確保封底混凝土的可靠性，最終順利完成封底混凝土的澆筑。
七、 黨小組攻堅
紅色堡壘助力工程
為確保臺風來臨前，順利完成封底混凝土澆筑，鋼套箱施工南塔工段黨小組充分發揮了戰斗堡壘作用，帶領現場作業人員冒著暴雨堅持施工，切實以攻堅克難的決心、務實擔當?shù)木瘛⒃鷮嵖细傻淖黠L(fēng)，始終堅守在一線。順利施工的成果也激勵了全體北口大橋建設者，為項目后續水上承臺、塔柱以及上部的施工提供了一個良好的工作環境，奠定了堅實的基礎。(尤超常)
