一、概況
全線特大橋4913.1/2座，跨河橋梁48座（其中大橋1022.56m/4座，中小橋1794.5/44座），互通立交8處，分離式立交27處，通道125處，涵洞403道。橋涵設計荷載等級：汽車－超20級，掛車－120。橋涵構造物至檢測時已經運營近15年。
平縱面線形標準基本滿足現行的規范要求。為使改擴建工程能科學、經濟、合理的利用原有結構物，需對橋涵進行詳細的結構檢測評估及加固設計。

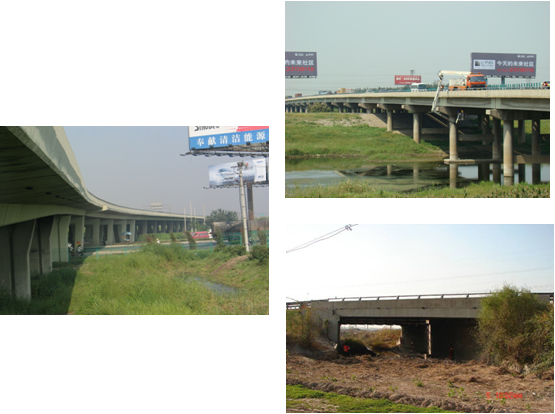

標段內共有橋梁67座，其中：大中小橋49座、特大橋3座、上跨立交橋15座。
橋梁上部構造主要有空心板梁、實心板、T梁、連續箱梁、工字型梁。其中空心板橋49座、箱梁橋6座、T梁9座、工字梁1座、實心板1座、T梁和箱梁組合梁橋1座。橋墩主要結構形式為柱式墩和肋式墩臺；墩臺基礎均為樁基礎；除少量盆式橡膠支座，該標段支座形式主要為板式橡膠支座。
二、檢測思路與方法
?。ㄒ唬z測思路
1、對全線橋梁進行全面科學的檢測，反映橋梁病害，對結構的強度、剛度、穩定性和耐久性評估提供基礎資料，統計病害的位置、類型、數量等，為后期加固設計提供量化依據；
2、對小橋通道（資料較缺乏）進行專項檢測，掌握橋梁結構尺寸、標高等資料，檢測橋梁主要承重構件的混凝土強度、鋼筋分布、主筋直徑等；本項工作將為整個項目的難點。
3、通過有代表性橋梁的荷載試驗，檢驗該橋梁的實際承載能力；了解結構體系在使用荷載作用下的實際工作狀態，為科學地評價結構在使用階段的工作狀況提供強度、剛度和變形等方面的數據；
4、結合橋梁檢測、結構驗算和荷載試驗結論，綜合確定橋梁的實際承載能力，并為評估加固荷載等級和加固設計工作提供依據；
5、建立橋梁檔案，為業主今后的橋梁養護工作提供資料。
（二）檢測內容及方法
橋涵檢測內容主要包括對橋梁主要承重構件、橋梁附屬構造缺陷檢查，包括對構件的無損檢測及橋梁周邊環境調查，對少數橋梁還要進行荷載試驗。
1、預應力/鋼筋混凝土空心板橋
檢測重點：主梁缺陷、鉸縫等連接部位檢測、預制底板厚度檢查、支座檢查等；
2、預應力混凝土簡支I/T型梁橋
檢測重點：主梁橫向聯接現澆段檢查、腹板與翼板連接處縱向裂縫檢查；
3、鋼筋混凝土連續箱梁橋
檢測重點：跨中及腹板裂縫檢查、支座鋼構件缺損檢查；
4、鋼筋混凝土現澆板
檢測重點：外觀缺陷檢查、縱橋向裂縫檢查
5、構件無損檢測：
范圍：主梁、墩柱等主要受力部位。
內容：鋼筋銹蝕電位、混凝土碳化深度、鋼筋保護層厚度的測定。
三、檢測結論
檢查結果表明，本高速公路的橋梁技術狀況總體上是處于較好狀態的。主要存在以下問題：預制空心板橋空心板底縱向開裂，板間鉸縫混凝土脫落滲水；T梁和工字梁橋腹板與翼緣板連接處縱向開裂、腹板豎向裂縫及龜裂，橫隔板后澆帶開裂和混凝土破碎、脫落、露筋；主梁被撞擊刮蹭及混凝土風化脫落鋼筋外露銹蝕等；下部結構主要病害包括抗震擋塊破碎脫落失效、蓋梁混凝土脫落；支座脫空及老化、泄水管破損、防撞墩破損等。
針對金鐘路特大橋進行橋梁荷載試驗表明，橋梁主要控制截面實測應力和撓度效驗系數滿足橋梁設計荷載運營和使用要求。
