一、 項目概況
本項目全長52.656公里，橋涵設計荷載等級為：汽車-超20，掛車-120。
二、 調查和檢測的主要內容 2.1 橋梁檢測內容 本項目檢測內容主要為外觀、裂縫、鋼筋銹蝕并通過荷載試驗確定橋梁的實際受力狀況。
2.1.1 主梁結構檢測 橋梁上部結構主要承重構件是橋梁實現跨越功能的主要構件，其主要病害表現為受力裂縫，主橋結構所存在的滲水、露筋(或露鋼絞線)、空洞、破損(破碎)及蜂窩、麻面等病害進行外觀調查，并詳細調查、拍攝病害狀況，包括病害的種類、位置、性狀及走向等；用裂縫觀測儀或塞尺測量裂縫寬度；用鋼筋銹蝕儀測量鋼筋銹蝕程度，用超聲波非金屬探測儀測定裂縫深度。對全橋上部結構進行裂縫詳查，調查裂縫分布，包括其長度、寬度、深度、方向，并繪制裂縫在主梁上的位置分布圖。

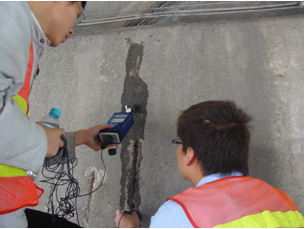

圖2-1 裂縫深度現場檢測
2.1.2 橋面系檢測 橋面鋪裝是橋梁直接承受車輛荷載的部分，它隨著橋梁結構的變化會發生局部變形。其主要作用是分布車輪荷載，避免車輛荷載直接作用于上部結構主要承重構件上。在車輛荷載、結構變形、自然條件(如水、溫度)的作用下，橋面鋪裝會產生破壞，如龜裂、裂縫、碎裂和坑槽等。同時，由于結構整體受力性能的減弱也將在橋面鋪裝層產生反射裂縫。如空心板鉸縫失去作用造成單板受力在橋面產生的縱向裂縫。橋面防水系統會由于裂縫的產生而破壞，出現結構滲水現象。
2.1.3 墩臺檢測 下部結構是橋梁支撐構件，由于大多基礎是隱蔽工程，故檢測的主要內容為橋墩和橋臺。橋墩是偏心受壓構件，其主要病害為裂縫(溫度和偏心彎矩是產生裂縫的主要原因)。橋臺由于形式不同，其受力不同，其病害表現也不相同。對橋墩、橋臺所存在的混凝土剝落、露筋、蜂窩麻面及其它病害進行外觀檢查，并調查基礎沉降及墩臺的裂縫狀況，對墩臺、蓋梁的裂縫分布及損傷進行檢查，用裂縫觀測儀或塞尺測量裂縫寬度；用鋼筋銹蝕儀測量鋼筋銹蝕程度，用超聲波非金屬探測儀測定裂縫深度(針對裂縫寬度>0.2㎜的裂縫)，特別是對于擴大基礎墩臺應進行重點檢查。
2.1.4 橋梁支座狀況檢查 每個橋梁支座都必須編號檢查，對橋墩、橋臺從外觀檢查支座的構造是否完整，支座變形、銹蝕程度如何，支座墊石砼有無剝落等，臺帽頂面支座附近混凝土開裂、劣變及積水情況進行檢查，并調查支座脫空情況。
2.1.5 橋梁防排水設施狀況檢查 對橋梁排水設施的工作狀況及缺陷狀況進行調查，有無泄水管，泄水管是否堵塞。
2.1.6 橋梁伸縮縫以及橋頭搭板檢查 每道伸縮裝置都必須檢查橋梁伸縮縫及橋頭搭板的工作狀況，并調查臺后沉陷及伸縮縫破損情況。用尺量法檢查伸縮縫橫橋向有無錯位，伸縮縫有無拉開或抵攏現象，用肉眼檢查伸縮縫損傷情況，伸縮縫間有無異物，是否影響梁體的自由伸縮。
2.1.7 橋梁防護構造物檢測 對橋梁錐坡及臺前護坡進行檢查并調查其破損情況，包括襯砌裂縫，砌縫是否脫落嚴重，對錐坡護坡作出評價。對欄桿，檢查其是否豎直正立、扶手有無損壞、斷裂，混凝土是否開裂剝落。對護欄、防撞墻應檢查其完整性，其上的警示標志是否鮮明。
2.2 涵洞、通道檢測內容 對通道涵洞的檢測，重點放在基礎的不均勻沉降、裂縫、露筋、企口縫、板頂滲水、墻身沉降的檢測上，包括裂縫的長度、深度及走向等。
2.3 混凝土強度檢測 采用回彈法對所檢測橋梁的主梁、墩臺帽及墩柱的混凝土強度進行檢測，并依據檢測結果給出相應構件的混凝土抗壓強度推定值。
回彈值和碳化深度測量方法：測點在測區范圍內均勻分布，相鄰兩側點的凈距不小20mm；測點距外露鋼筋不小于30mm，測點不應在氣孔或外露石子上，同一測點只應彈擊一次，每個測區取16個回彈值，每一測點的回彈值讀數估讀至1?；貜棞y試完畢后，應在具有代表性的位置上測量碳化深度，取其平均值為該構件每測區的碳化深度，碳化深度的測量可在測區表面鉆出直徑15mm的空洞，深度應大于混凝土的碳化深度，同時采用濃度為1％的酚酞酒精溶液滴在孔洞內壁邊緣處，當已碳化與未碳化界限清楚時，用深度測量工具測量已碳化與未碳化混凝土交界面到混凝土表面的垂直距離，測量不少于3次，取其平均值。根據回彈平均擊數、角度修正、澆筑面修正與碳化深度修正查出混凝土強度。
圖2-2碳化試驗現場測試
|
圖4-3-2碳化試驗現場測試
|
2.4 鋼筋銹蝕檢測方法 在某個面內，通過對混凝土表面對一個標準電極的電位的測量，可以通過鋼筋的銹蝕位置和銹蝕程度的測試，對混凝土構件進行評估。
數顯式鋼筋銹蝕儀采用半電池電位法顯示電壓值，根據電壓值的大小判斷鋼筋的銹蝕程度，測試示意圖4-4-1～4-4-2。本次鋼筋銹蝕檢測我院采用瑞士產Scribe 數字式鋼筋銹蝕儀，銅、銅溶液和電化學測量標準依據ASTM C876-80中OTH854205采用的是Cu/CuSo4電解液，電位和銹蝕度對應表見表4-4-1。
 圖4-4-1銹蝕儀測試示意圖
|

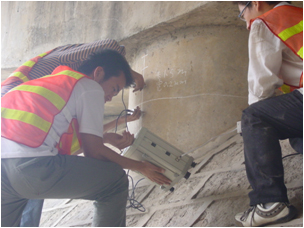

 圖2-2鋼筋銹蝕現場測試
|
2.5 橋涵高程及凈空檢測 橋梁、通道及明涵洞橋頭兩側各200米范圍內的縱橫斷面的高程、橫坡，10米一個斷面，一個斷面兩個點；
檢測通道、互通式立交及分離式立交兩側的最小凈空。
2.6 橋梁評定 根據《公路養護技術規范》(JTG H11-2004)及鄭漯高速公路現有橋梁的結構形式特點、橋梁外觀病害調查結果等，將橋梁的技術狀況評定等級分為一類、二類、三類、四類、五類。
三、 橋涵高程測量檢測結果分析 本次橋頭縱橫斷面的高程、橫坡測量共有54座橋梁，31座明通道(明涵洞)，每個橋涵左右幅四個橋頭共有84個斷面，168個測點。全線共有7140個斷面，14280個測點。經過計算橋頭橫坡有51％≥1.5％，49％＜1.5％?？紤]到測點間距較大，加之縱坡、加鋪路面及后期維修的影響，路面測量不能準確測出橋涵的實際沉降量。
四、 主要病害、產生原因及處理建議 4.1 橋梁主要病害、產生原因及處理建議 表4-1 橋梁主要病害、產生原因及處理建議
位置或類型
|
主要病害
|
產生原因
|
處理建議
|
預應力空心板鉸縫
|
鉸縫脫落、滲(漏)水
|
防水混凝土現澆層破損
|
空心板植筋，重新鋪設現澆層、橋面鋪裝，重新澆筑鉸縫
|
預應力空心板底板
|
部分空心板底板有縱縫，最寬2mm
|
可能為預應力保護層不足或底板厚度不夠產生沿預應力方向的縱縫
|
裂縫灌漿，底板全范圍粘貼雙向碳纖維布、芳綸纖維布或鋼板加固
|
局部蜂窩、麻面，露筋
|
施工中振搗不均勻，鋼筋保護層不足
|
砂漿修補，露筋鋼筋除銹，涂阻銹劑
|
鋼筋混凝土連續剛構
|
橫向裂縫，最寬0.15mm
|
受力裂縫
|
裂縫封閉
|
橋面鋪裝
|
路面有縱縫、橫縫、坑槽、波浪
|
無伸縮縫、橋頭跳車
|
設置伸縮縫，更換橋面鋪裝
|
橋面排水
|
大多數橋梁未設置泄水管，有泄水管的部分堵塞、銹壞
|
垃圾堵塞
|
改建時加寬側設置排水設施
|
護 欄
|
基本完好，部分局部露筋、破損
|
鋼筋銹脹破損、露筋
|
涂阻銹劑或砂漿修補
|
T梁隔板
|
隔板有豎向、斜向裂縫
|
橋梁橫向聯系較差
|
采用鋼板或體外預應力索加固
|
墩臺蓋梁
|
蓋梁側面和懸臂下混凝土表面銹脹起皮、露筋
|
銹脹起皮、露筋是由于蓋梁保護層不足，受雨水侵蝕
|
涂阻銹劑然后砂漿修補
|
部分蓋梁跨中和柱頂有豎向裂縫
|
受力裂縫
|
裂縫封閉，碳纖維布或鋼板加固
|
橋墩立柱
|
立柱有環向、豎向裂縫
|
鋼筋保護層不足，鋼筋銹脹裂縫
|
涂阻銹劑
|
支 座
|
支座剪切變形嚴重，個別斷裂、錯位
|
橋頭跳車及局部受力不均
|
更換支座
|
伸 縮 縫
|
89％橋梁未設置伸縮縫，T梁伸縮縫斷裂破壞，縫間堵滿垃圾
|
嚴重跳車
|
設置或更換伸縮縫，清除縫間垃圾
|
錐、護坡
|
個別錐護坡局部塌陷，局部長有雜草
|
局部沉陷或人為破壞
|
改建時拆除錐坡，修復護坡
|
4.2 通涵主要病害、產生原因及處理建議 表4-2 通涵病害、產生原因及處理建議
位置或類型
|
主要病害
|
產生原因
|
處理建議
|
蓋 板
|
鉸縫脫落、滲(漏)水
|
邊坡上水滲入
|
正常養護
|
部分板底有橫縫，最寬0.15mm
|
受力裂縫
|
裂縫封閉
|
現澆板
|
部分底板有縱縫，最寬2mm
|
橋臺不均勻沉降
|
裂縫灌漿，底板全范圍粘貼雙向碳纖維布、芳綸纖維布或換板
|
局部蜂窩、麻面，露筋
|
施工中振搗不均勻，鋼筋保護層不足
|
砂漿修補，露筋鋼筋除銹，涂阻銹劑
|
臺 身
|
有豎向裂縫，最寬13.5mm
|
臺身不均勻沉降
|
裂縫灌漿
|
涵 底
|
有淤泥、積水
|
洞口堵塞或涵底過低
|
疏通洞口，清除淤泥、積水
|
橋面鋪裝
|
路面有橫縫、橫縫、坑槽、波浪
|
蓋板伸縮變形
|
正常養護
|
八字墻
|
個別八字墻沿砌縫開裂，最寬22.0mm
|
墻外側土側壓變形開裂或不均勻沉降
|
改建時拆除
|
通過本次檢測為橋梁的管養單位提供了橋梁狀況的詳實數據，為下一步改擴建工作提供了科學依據。
