1. 前言
鋼筋砼橋梁在我國的橋梁總數中幾乎占90%以上，而其中的中小鋼筋砼橋梁要占到95%左右。其標準比較接近，但根據各個橋梁各自使用的要求和所處的環境，隨著交通量的猛增是否能擔負起因荷載的超重加大，車輛速度的加快，行車密度的增加，軍車和重型車等特殊車輛的運行等條件的重任，必須針對近來不斷出現橋梁垮塌的惡性事故的教訓，橋梁界的設計和養護單位應認真考慮和研究這個當務之急的技術狀況，進行分批調查，檢測和加固。尤其對經過檢查發現有病害的橋梁不能等閑視之，要及時作出系統的科學鑒定與分類，分清輕重緩急，提出切實合理的有效對策，參考近年世界各國的加固維修的規范和成功經驗，慎之又慎地選擇標本兼治的材料和工法來加固維修好有問題的橋梁。防患于未然地盡一切可能減少或避免跨橋事故的發生。而當前對現有砼橋梁“病害”的處治的突出問題是被一些治標不治本的應付驗收的一些材料的虛假廣告所誤導，得不到長治久安的效果。例如武漢白沙洲長江大橋，花了11億人民幣修成通車后的10年中，修了24次，屢修屢壞。當然這不僅僅是所用材料問題，其中也有施工中施工質量的問題。所以我們必須選擇針對性強而且具有永久性加固效果的材料為宜。既要作一般的經濟分析，也要作綜合社會效果分析。也就是不能急功近利，要有耐久長遠的觀點，減少維修頻率，不影響或盡量減少交通的中斷，這一點往往是人們忽略或者不夠重視的民生問題。為此對所選用的加固維修材料，要提出科學數據的規定和試驗弄清這些材料在各種工程應用的實際效果反饋的信息，來作出能確保鋼筋砼橋梁結構長期安全運營的決策，是至關重要的。
2. 對鋼筋砼橋梁病害加固維修的對策
鋼筋砼橋梁按理說，在設計細節上考慮周詳有足夠的安全系數保證，施工工藝上慎密嚴格，材料選擇和級配上達標，嚴格按操作規程辦事，不應有病害發生。中國上世紀50年代的重大工程——武漢長江大橋通車后，8個水中橋墩均被船碰撞過，迄今共計76次，均未發現有危及橋梁安全的隱患存在，公路橋面的鋼筋砼橋面板，在通車50年后進行大修時，鑿開砼時，發現包裹在砼中的鋼筋并無銹蝕現象，猶如新的鋼筋一樣。從現實來看，砼等級提高了，卻很難做到這一點。其中設計考慮不周，施工工藝不嚴，選材不當質量監管松弛等人為失誤因素造成了相當數量的鋼筋砼橋梁結構的病害以致垮塌的嚴重事故是屢見不鮮的。據新華社報導，從2011年7月11日至7月19日的九天內，有四座橋梁垮塌，主要原因是在設計上，施工上，養護管理上都存在質量問題?？逅牧?，大多是空心板梁，板梁間的鉸縫設計的強度不足，所澆筑的砼有漏漿問題存在，因而防水達不到要求。鋼筋鏈接強度不足，砼出現裂縫受水的侵蝕而腐蝕，被水平力拉斷，造成單梁受力。因而相鄰梁間的連接失效不能整體受力，當行車時，所產生的彎距不同，碰到超載，單梁承受不了集中荷載而垮塌。這樣的事故，今后若不及時加固，還可能發生。歸納起來，這種病害的主要表現為：（1）澆筑的砼不密實，出現裂縫后，勢必受到大氣中水汽和CO2等有害氣體侵入，導致砼碳化（中性化）而松散剝落，鋼筋銹蝕后，強度降低；（2）堿骨料（AAR）反應，（3）鋼筋外的保護層過??；（4）原設計標準強度偏低，防水和抗凍性能不強，在寒冷地區造成凍融循環的反復應力，造成物理性能的破壞；（5）環境惡化，尤其在酸雨地區，對砼結構的危害非常嚴重，SO2和進一步氧化的SO3均可使砼中性化和酸化；（6）溶液性侵蝕，雖然裂縫不寬，但往往可穿透滲水，使砼結構部位的氫氧化鈣CA(OH)2產生溶解。[詳見參考文獻1].綜上所述六種病害產生的主要成因均與砼的密實度與防水效果密切相關。而今的砼防水工程，基本上是采取物理防水的辦法，即用有機材料涂刷在砼表面，長期以來，人們已習慣于采取這種“立竿見影”的辦法，而沾沾自喜。但實際上這種處治的辦法。僅僅解決了治標的問題，而且即使有些材料治水效果顯著，但耐久性不長，少則一，二年多則七，八年就會發生老化，蛻變散裂的問題。尤其當砼內部有隱患時，無法解決其“本”的強度和剛度問題，致使內在的隱患潛移默化逐漸發展成大的病害。而且大多數有機防水材料都不是環保材料，常帶有毒性或產生有毒氣體[見參考文獻2]如果砼內部不密實，砼內部的鋼筋受自由水的腐蝕，就會造成膨脹應力，促使砼結構先蝕后裂的問題。所以只治標不治本的防水對策是不可取的。因而，目前世界上很多國家對砼結構的防水層設計的研究及防水防腐材料的開發和應用，應運而生，方興未艾，發展很快。但是迄今無論哪一種防水材料都不會獨霸市場，這是因?yàn)樗鼈冏陨砀饔刑攸c(diǎn)及價格上的原因，受到使用人的舍取。故21世紀以來，各類先進的防水材料都獲得不同程度的發展。那種治標不治本具有毒性的低檔產品將大大減少，中高檔產品勢必將不斷增加，產品質量和環保，耐久性要求將逐步提高。各類材料互相滲透，互為補充，必會導致防水系統更加可靠，使用壽命將會大大延長。
根據我國以民為本的國策，在砼橋梁建設過程中，提出“建養并重”與“建護并重”的方針，無疑是與時俱進的。筆者經過近20年的觀察和實踐體會，提出一點淺見：橋梁是交通命脈的咽喉，是永久性的建筑，事關國計民生。對橋梁的新建和養護管理上，在立案時，不能僅僅只考慮一次性投資低的造價作為選定的方案，而應統籌兼顧“安全，實用，經濟，美觀，耐久和環保”六大原則。因而在砼結構防水工程中，應選擇“物以類聚”的無機材料為出發點，必須達到標本兼治的永久效果。
自水泥基滲透結晶型防水材料（簡稱CCCW材料）問世以來，已經得到國內、外建筑界尤其是橋梁界的青睞和興趣，這種材料無論用在砼結構物的迎水面或背水面上，都能達到良好的防水，防腐，防裂的效果。已取得舉世矚目的成功。因?yàn)檫@種材料的應用機理先進，與砼本身是同一屬性，膨脹系數一致，屬無機剛性防水材料，它本身無毒、無味、用在砼橋梁的加固維修上具有先天的獨特優點，茲分析如下：
?。ㄒ唬┰诎踩希核粫?huì)對砼結構產生負作用，只會增加砼的“三度”（強度，剛度，穩定度）的要求，可以剔除砼結構內在的隱患，主要是由于它具有非凡的永久性防滲性能，和它本身能與砼結合成一體。依靠材料中特有的專利的活性極強的催化劑，以水為載體，借助滲透作用，在砼這種多孔性物體的微孔細縫中傳輸，充盈，催化砼內未完全水化的水泥顆粒成分再次發生水化作用，形成不溶于水的枝蔓狀結晶體，從而與砼凝結成密實的整體，使外來液體被堵住，達到永久性防水，防腐和保護鋼筋的效果。隨著時間的延長，使砼強度得到加強，且具有自我修復能力，耐溫，耐濕，耐紫外線，耐輻射，耐氧化，耐碳化的卓越能力。保證砼結構長治久安的安全效果。
?。ǘ┰趯?shí)用上：2007年3月中國防水代表團考察了在加拿大的依閣隆（IKO）,索普瑞瑪（SOPREMA）、凱頓（KRYTON）與賽柏斯（XYPEX）公司。前兩家公司主要生產有機柔性防水材料，而凱頓和賽柏斯這兩家公司主要生產CCCW材料。屬無機剛性防水材料性質。均在我國生產、銷售這種新型材料名列前茅的企業，均參加了我國的GB18445-2001(水泥基滲透結晶型防水材料)國家標準的起草。兩種材料而且均在長江三峽大壩應用過，經過試驗結果，賽柏斯的性能和達到的技術指標稍優于凱頓。因此在2001,2004,2007,2009年四次獲得建設部作為推薦的科技成果推廣轉化指南項目。中國防水代表團特別指出：賽柏斯生產的產品成功地應用于一些國家的核反應堆，地下隧道，跨海大橋等重要工程。該公司生產的材料（摻合劑——筆者注）加入水泥漿或砼后，由于其中活性化學物質能與水泥中的氫氧化鈣作用產生結晶體充實毛細孔，并不斷滲透，擴張，使水泥砂漿與砼密實度大大增加，從而提高其本體的抗?jié)B性，抗氯離子滲透的能力，減少收縮，防止鋼筋銹蝕等。進而延長了構建物與工程的使用壽命。顯而易見，這種材料對砼結構的新建，加固和維修時完全適用的。尤其它有系列產品，可用于摻入，涂刷，養護，防潮的多功能作用，在使用方法和操作程序上又簡而易行，不要求對砼建筑物作特殊處理，因此也不需要特殊工種來施工，只要培訓一般工人就可操作，施工速度快，工效高，因而易被施工單位和工人樂于接受。所以對砼結構的“病害”的加固維修是非常實用的。在世界上成千上萬個工程中使用，都獲得了成功，獲得了良好的聲譽。

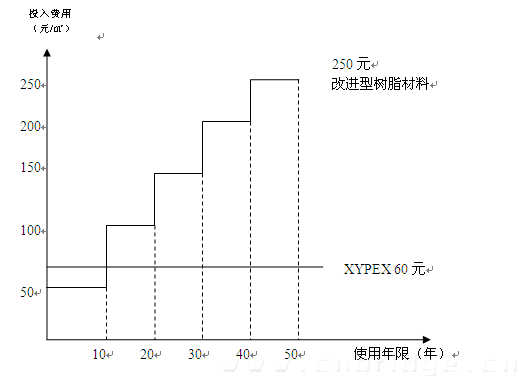

（三）在經濟上：不宜僅考慮一次性的投資來選擇材料，應要作其使用耐久性的年限，維修頻率等綜合經濟指標來選擇和取舍。目前采用的有機柔性材料，一般使用年限短則2~3年，最長不會超過10年。而XYPEX材料只要按規定的施工工藝進行操作，即可保持砼不受外界影響和達到令人滿意的防水防腐效果。若碰到意外的外力使砼被擊穿出現裂縫，由于該材料的催化作用具有長效和重復作用，就會對其不斷激活、不斷自愈修復封閉的效果。一般可保證50年不返修。這樣我們可以得出經濟效益指標比較。（只考慮一次投資成本的比較，尚不計因維修造成交通中斷的經濟損失）比較如圖：（按單位面積計算）
從圖中可以看出，采用XYPEX材料對鋼筋砼梁進行修補或涂裝保護，與其他有機改進型的樹脂類相比有顯著的性價比優勢。而且XYPEX與砼結構同壽命，費用較低，施工工藝簡單，操作方便。若按年每平米維修費用計算，則XYPEX（按50年計）的年平米維修費用為：60/50=1.2元/年M
2，而改進型的樹脂類的費用為：250/50=5元/年平方米。相差4倍多，實踐證明，可以結語，一旦用XYPEX產品防水防腐后砼結構就被永久保護，免遭外界侵害，與傳統工藝比較，在經濟上，社會效益上和施工技術上都顯示出其他材料無法比擬的優越性。
?。ㄋ模┰诿烙^上，其本身是灰色的粉末，使用時，適當配以潔水拌合成漿料（其配比為：料：水=5:2，若采用噴涂工藝，則料：水=5:3）用專用的刷子或噴漿機噴涂在砼表面，與砼結構基本呈同一種顏色，不影響橋梁外形美觀，若有色差，則可采用原來澆筑時采用的水泥摻加XYPEX摻合劑拌成水泥漿來涂刷，就不會有任何色差存在了。若在涂刷XYPEX材料后，經過養護期，在其外表面需要裝飾其他材料時，也不會受到任何影響。
?。ㄎ澹┰谀途眯陨?，由于它與砼是同一屬性材料，前已述及。二者粘結強度可以達到1.5MPA以上，經過養護期后，一個月內，基本可以滲透到距表面50mm,所以即使不慎被硬物刺破表面，也無損于其保護砼的效果，清華大學水利水電工程系，對摻XYPEX材料的砼進行了抗?jié)B自愈試驗和抗裂試驗，試驗結論為：“XYPEX材料在砼中具有催化-滲透-結晶-封閉-修復裂縫的效果，寬0.4mm以下的裂縫均可得到自我愈合修復的效果，有效改善砼的密實度性，和有效降低和控制砼早期水化過程的干縮開裂，減少裂縫的產生”。上海地鐵豫園路站主體結構砼滲漏經過540天的跟蹤觀察證明：XYPEX材料的催化作用具有長效和重復作用，對砼出現的裂縫具有不斷激活，不斷自愈修復的作用效果。主體結構的自愈修護率在80%~87.5%，橫縫的自愈修復在66%~100%，平均為83%，可見對砼的耐久性保護是足有成效的。
（六）在環保上：它是一種無毒無味的綠色環保材料，無論對人體，對環境，對大氣都不會造成任何危害。這已經由國內外的衛生，環保部門的嚴格檢驗并且獲得具有權威的證明文件，完全可用于飲水等要求極為嚴格的工程中，看來將勢必成為砼工程中不可或缺的特種輔助材料，成本增加不多，而其高性能的收益會大大提高。
這種材料的出現近10余年來，已引起世界各國的重視和研究，因類似的CCCW材料品牌已有多種出現，筆者認為國標GB18445-2001中的技術指標，定得較低，因此難免魚龍混雜，良莠不齊，以次充好的材料發生。這需要設計，施工，養護單位慎之又慎去選購。根本的辦法，就是通過實物試驗比選（包括現場取樣試驗）能達到下列指標者，才是可取的優良產品。
?。?）能耐受強水壓，可承受300米（即3.0Mpa）的水頭壓力，不破壞不滲水；
?。?）滲透結晶深度一個月后最少可達到40mm以上；
?。?）可抗高低溫，即可在-32~+130℃的持續溫度下，也可在-185~1350℃的間歇溫度下保持其作用不受影響；
?。?）抗凍融循環次數可達350次以上；
?。?）對低標號的砼（C25以下）至少可提高抗壓強度20%以上；
?。?）可保護鋼筋及金屬埋件；
（7）經權威的衛生、環保部門檢驗后獲得具有無毒、無公害的可靠證明文件；
?。?）與砼的粘接力，7D不低于1Mpa，25D不低于1.5Mpa；
?。?）在完成養護期后，其表面仍可裝飾或粘貼其他裝飾材料；
?。?0）價格合理，物有所值。
《第二十屆全國橋梁學術會議論文集》（下冊）2012年
參考文獻
[1]朱海濤：“鋼筋砼橋梁病害的主要成因及修補加固實例”，《第十八屆全國橋梁學術會議論文集》
[2]朱海濤：“對鋼筋砼橋梁在防水、維修工程中采用新型材料比選的淺見”2009年《全國橋梁安全耐久性檢測與維修加固技術研討會論文集》
作者 朱海濤
