1、工程簡介
武漢貨線外繞及武東南疏解工程與新建武漢天興洲公鐵兩用長江大橋工程鐵路引線密切相關，其中貨車外繞左右線北接武漢天興州長江公鐵兩用大橋主橋南岸III、IV線，跨和平大道、經戴家湖，向東下穿普客聯絡線左線、跨過武漢水泥廠、武九線（北環線）楠姆廟車站后，與北環線（南側）并行，下穿冶金大道（武鋼廠前），與武鋼車場（西側）并行（距離20.5m），穿過武昌東站，沿既有武九線西側引入武昌東編組站鐵路到發場，出武昌東編組站后，線路上跨南環線，經軍械士官學校西側，與既有南環線接軌。是武漢鐵路規劃的重要疏解線路。
全標段包含特大橋8座、大橋2座、中橋2座，具體為：
特大橋：貨線左線1#引橋、貨線左線2#引橋、九峰1#特大橋、九峰2#特大橋、肖馬楊1#特大橋、武黃1號
立交橋、普客左線引橋、普客右線引橋（普客左右線下部結構及連續梁部分由中鐵五局承建）；
大橋：貨線右線引橋、跨青王公路大橋；
中橋：吹笛河中橋，武黃公路2號立交橋。
全標段共計T梁444單線孔（888片），均采用《時速160公里客貨共線鐵路預應力后張法簡支T梁（2005）2101》通用圖施工，結構類型為有碴軌枕后張法預應力
混凝土T形梁，單線由兩片組成，雙線由四片組成，計算跨度為24m和32m。
2、前期準備工作
2.1方案比選結果
本工程橋梁分布主要集中在兩大塊、一小塊。兩大塊分別為大橋南岸段和九峰風景區段，其中南岸段包括貨線左線1#引橋、貨線左線2#引橋、貨線右線引橋、普客左線引橋及普客右線引橋，該部分T梁數量為636片，占全標段T梁總數的71.6%。該部分工期最緊張。該段前接主橋，后接武鋼胡家山路基，開工初期，主橋尚在建設，后面胡家山征地拆遷根據當時的判斷無法在短時間內啟動，前后無法連通，意味著采用鐵路
架橋機，根本沒有通道，如果等通道拉通，則工期根本不可能滿足要求。而且，根據設計文件，原楠姆廟車站需進行拆除，拆除后的車站空地可很好的滿足制梁場建設的要求。經反復調查研究，針對鐵路架橋機必須通過既有線運至橋位的特點，受引入通道的限制，決定采用對公路架橋機進行改造，改造后公路架橋機散件運輸、現場拼裝就位的方式，解決了通道不通的問題。根據架梁的大方案，則要求必須選擇合適的預制梁場。第二，九峰區段因位于后期開通段，且具備鐵路架橋機架梁進路的條件，采用鐵路架橋機進行架梁。第三，武漢站引入武昌東編組站間肖馬楊1#特大橋共計42片梁，且兩端線路短期無法連通，沒有鐵路架橋機進路，決定采用現場制梁，采用公路架橋機進行架設。
2.2公路架橋機與鐵路架橋機相比較優缺點
2.2.1針對鐵路架橋機必須通過既有線運至橋位的特點，受引入通道的限制，而采用改造后公路架橋機散件運輸、現場拼裝就位的方式，解決了通道不通的問題，提高了架梁組織的靈活性，從而為梁場選址創造了良好的條件。
2.2.2在雙線鐵路橋梁架設施工中，改造后的公路架橋機，可實現全幅機械橫移梁片，達到一次落梁到位，比較常規鐵路橋機采用單鋪雙架具有明顯的優勢。
2.2.3鐵路架橋機軌道梁底部小車的軌距可以改變，打破了傳統鐵路標準規距1435MM的限制，增強了橫向的穩定性。
2.2.4上部主梁的間距可以改變，可以實現不同寬度梁體的架設。
2.2.5采用輪胎式運梁車，靈活方便。
2.2.6公路架橋機改造可利用舊設備，解決了好多設備的閑置問題，為企業和社會創造了價值；
2.2.7該設備結構安全、性能可靠、操作簡便、成本低，大方便了梁體的橫向移動，具有很大的推廣價值；
2.2.8鐵路架橋機受制約因素多：①必須臨近既有線或修運梁專用線；②運梁使用特種平板車運梁；特種平板須上報年度計劃；③在鐵路局申請要點施工；④鐵路橋機的拼裝有足夠的場地并有運輸線路。而新建鐵路大都遠離既有線路，這就勢必造成必須為鐵路架橋機修筑運梁專線。而此費用高達每公里幾百萬元。
2.3方案控制要點
根據制架梁總體方案要求，即梁場設在楠姆廟車站內，主橋南岸采用改造后的公路架橋機架設，九峰段
橋梁通過既有線運輸和采用鐵路架橋機進行架設，肖馬楊采用公路架橋機架設。鐵路架橋機架設工藝和方案已很成熟，而利用公路架橋機進行架設鐵路T梁是一種嘗試，是一種創新。
要解決公路架橋機架設鐵路梁，則籌劃和施工的控制要點有：第一，公路架橋機的改造如何實施，怎樣更好的適應鐵路橋梁架設的實際；第二，架梁方案需要很詳細的研討，該架橋機各種工況如何滿足鐵路各種構筑物的承載要求，則架梁方案對應的結構檢算必須通過。第三，架梁實施中各種細節必須高度掌握和監控，確保安全生產。
2.4構筑物檢算說明
為滿足公路架橋機的施工載荷在各種工況下能夠滿足所經過所有構筑物的承載能力，委托鐵四院對橋墩下部結構及連續梁部分進行了檢算，委托中鐵咨詢對上部T梁本身進行了檢算。檢算結果均能滿足。
3、架橋機改造前、后的比較
3.1架橋機改造后的概況：

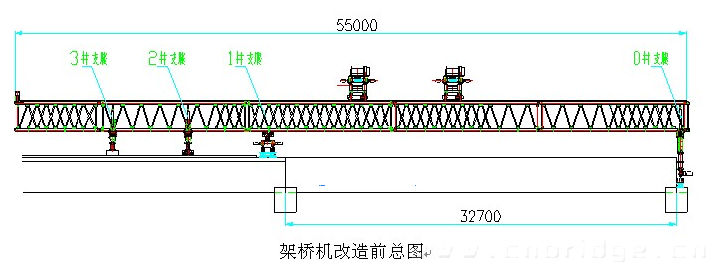

3.1.1架橋機改造前總圖：
3.1.2改造前的架梁主要工序
3.1.2.1過孔：
1#支腿支撐在橋臺上，2#支腿支撐在縱向移動鋼軌上，0#支腿、3#支腿懸空。2#支腿沿鋼軌縱向移動到一定尺寸后使用天車捆梁配重前進，達到下孔墩帽上支墊穩固、牢靠。
3.1.2.2喂梁：
過孔完成后，0#支腿支撐在墩帽上，1#支腿支撐在橫移軌道上，2#支腿懸空，3#支腿支撐穩固、牢靠。
3.1.2.3架梁：
喂梁完成后，收起3#支腿，使3#支腿懸空，此時架橋機處于0#支腿和1#支腿的支撐上，可實現直接橫移到位。
3.2架橋機改造后的概況：

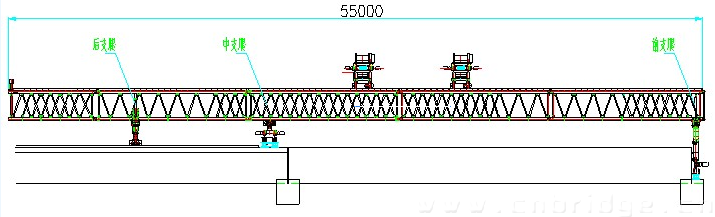

3.2.1設備改造后的總圖：
3.2.2改造后的架梁主要工序
3.2.2.1過孔：
中支腿支撐在橋臺上，后支腿支撐在縱向移動鋼軌上，前支腿懸空前進。前支腿縱向移動到一定尺寸后使用天車捆梁配重前進，達到下孔墩帽上支墊穩固、牢靠。
3.2.2.2喂梁：
過孔完成后，前支腿支撐在墩帽上，中支腿支撐在橫移軌道上，后支腿支撐在橋面上，開始喂梁。
3.2.2.3架梁：
喂梁完成后，收起后支腿，使后支腿懸空，此時架橋機處于前支腿和后支腿的支撐上，可實現直接橫移到位。
3.3架橋機改造的關鍵技術：
3.3.1對原來架橋機的3#支腿和2#支腿合二為一，統一為后支腿。2#支腿具有的移動功能和3#支腿具有的減少懸臂端長度配合完成喂梁統一到后支腿上，使改造后的橋機后支腿具有配合喂梁和縱向移動的功能。
3.3.2將改造后的后支腿使用鋼
橫梁將兩個輪箱向內側移動到間距2.5m。
3.3.3設備功能、質量研究總結：
設備經改裝后能適應多種工況的鐵路梁架設。
武漢貨車外繞項目部單線梁，兩片梁間距為2.2m；雙線梁兩片中梁間距為2m-3m不等。前支腿和中支腿都支撐在橫移鋼橫梁上，不會出現偏載的情況，架橋機過孔、喂梁工序中后支腿傳到橋面上的偏載力將會對已架設橋梁的安全產生較大的影響。
橋機改造后就可以避免這些安全隱患，架設單線梁時，兩片梁中對中為2.2m，橋機的后支腿間距為2.5m，T梁的腹板寬度為0.21m，橋面受力點偏出腹板中心4.5cm。架設雙線梁時，由于兩片中梁間距變化，可以直接在其中一側線路上進行作業，此時，中梁和邊梁的間距為2.1m，橋面受力點偏出腹板中心9.5cm。經鐵專院對該工況進行檢算，均滿足要求。
4、公路架橋機架設鐵路梁工藝簡介（以32m梁為例）
4.1架橋機過孔工況
第一步:后支腿支撐到橋面，前支腿支撐到墩帽上，頂起后支腿油缸使中支腿懸空。
第二步:中支腿在天車的協助下沿主梁向前移動到已架設梁端。距離梁端靜距為40cm。
第三步:中支腿支撐在梁端，后支腿支撐在已架設梁體上，并沿鋼軌前移，前支腿懸空前進24m（主梁上油漆標志）后停止，準備掛梁配重。
第四步:運梁車運梁至架橋機后支腿處使用前天車將梁捆綁，捆綁后不起吊，天車將鋼絲繩拉緊即可。配重完成后，架橋機繼續向前，配重梁與橋機、天車同步前進，直至前支腿到達下孔梁墩帽上，將前支腿支墊穩固、牢靠。
4.2架橋機架梁施工工況
第一步：運輸車把預制T梁運送到架橋機后支腿處，然后使用前天車梁吊起并提升10CM脫離拖車。前天車提梁前進，運梁后臺車隨前天車同步前進，運梁后臺車運行到后支腿處后，使用后天車將梁吊起，并與前天車同步前進。
第二步：兩天車起吊縱向前移，架橋機沿橫移軌道橫移將梁直接放置就位。如下圖：
第三步：主動牽引車后退連掛從動運梁車返回梁場重新裝梁。
4.3架橋機架梁順序
4.3.1架梁順序
架設鐵路雙線梁時，架橋機中心線和橋墩臺中心線重合，過孔步驟和架設梁步驟如上所述。在架設順序上，應先架設一側邊梁，再架設旁邊的一片中梁。然后再架設另外一側邊梁，最后架設中梁。如果按照1234的順序編號，架梁順序為1243。
4.3.2預制梁倒裝、吊運
預制梁由運梁車運輸?shù)郊軜驒C后部，利用吊梁鋼絲繩將預制梁捆綁，預制梁和鋼絲繩接觸的四角處均用護角鐵瓦保護，防止吊梁過程中鋼絲繩對梁體造成損壞，鋼絲繩捆綁預制梁后，利用起吊天車的
卷揚機直接將捆梁鋼絲繩起吊，達到起吊預制梁的目的。
4.4架橋機架設首跨和末跨梁：
架橋機前支腿可通過油缸和拆裝支腿來調節高度，中支腿固定，后支腿通過油缸調節高度，架設首片梁和正常架梁工況和順序一樣。架設末跨梁時，前支腿支撐在橋臺或已架設完成的梁體上。通過調節前支腿高度即可達到正常架梁工況。
4.5架橋機架設24mT梁
本標段中有32m和24m兩鐘規格的T梁，架設24m梁時，架橋機跨孔工序中，首先前支腿跨22m后配重，完成跨孔工序，架梁同32mT梁。
5、架梁實施情況總結及安全保證措施
5.1從實際的情況來看，隨著操作工人的配合默契和熟練程度的提高，實際架梁進度達到了單線每天3孔，雙線每天2孔的進度。
5.2安全保證措施
5.2.1人員到場要求：
架梁期間以下人員必須到場：監理人員、局指安質部人員、項目分部主管領導盯崗、項目分部安全員。
5.2.2工藝流程要求：
5.2.2.1運梁車準備運梁前（不少于一天），由架橋隊技術員通知項目分部技術員，由項目分部技術員向監理工程師提供所有待架T梁的技術證明書，經監理工程師檢查確認后，由項目分部技術員通知制梁隊技術員準予從存梁場提梁。
5.2.2.2架橋隊負責人將支座十字線恢復（根據下構施工隊彈出的
螺栓孔中心線），自檢相鄰兩片梁的間距，合格后報驗項目分部技術員，檢查合格后報驗監理工程師。
5.2.2.3梁片在運梁車上固定牢靠后，由架橋隊技術員畫出梁端中心線并通知項目分部技術員檢查撐、拉情況和中心線尺寸，檢查合格后通知架橋隊技術員組織運梁。運行過程中架橋隊前后臺車設專人監控，項目分部技術員過程監控。
5.2.2.4運梁至龍門吊處后，架橋隊程運利自檢龍門吊鋼絲繩有無串繩、夾繩現象，鋼絲繩有無破損、斷絲現象，護梁鐵瓦安放是否合適等
其它的情況。項目分部技術員對龍門吊鋼絲繩、護梁鐵瓦進行復查。
5.2.2.5提梁至橋面輪胎運梁車上后，對梁片進行撐、拉加固。加固完成后，架橋隊向項目分部技術員報驗，檢查合格后報驗監理工程師檢查，監理檢查合格后開始運梁。運梁時前后臺車設專人盯控輪胎走行線和運梁安全狀態。
5.2.2.6運梁至架橋機處，各準備工作完成后，架橋隊技術員報驗項目分部技術員，由分部技術員檢查喂梁前的準備工作，檢查合格后報驗監理工程師檢查。監理檢查通過后，開始喂梁。喂梁過程中，架橋隊盯控起吊鋼絲繩，要求排繩順暢、不夾繩，保證運梁天車、臺車的行走一致性。
5.2.2.7縱移梁到位后開始落梁，落梁至距支承墊石30cm左右時開始橫移。橫移到位后安裝支座螺栓、吊線錘對中就位。邊梁使用外側撐方木、內側墊枕木塊和方木楔，架設中梁時統一墊枕木塊、方木楔。支撐牢靠后，架橋隊技術員報驗項目分部技術員，檢查合格后報驗監理工程師，監理檢查通過后摘除鋼絲繩，才可進行下道工序施工。
5.2.2.8相鄰梁架設完成，臨時支撐報驗通過后，及時焊接兩端和中間隔板鋼板。整孔梁架設完畢后，隔板鋼板按要求焊接完成，
波紋管鋼絞線全部穿上拉緊，拆除內側臨時支撐（此時，兩邊梁外側斜支撐不拆除），由項目分部技術員報驗監理工程師，經檢查合格后方可進行過孔和下孔梁架設施工。
5.2.2.9架橋機過孔前準備完畢后（導向軌安裝加固好，1#支腿在兩端支撐牢靠水平等），由架橋隊技術員報驗項目分部技術員檢查合格后報驗監理工程師檢查，合格后方可進行過孔作業，過孔時技術員全過程盯控。
5.2.2.10過孔完成，由架橋隊技術員檢查0#、1#支腿橫移軌道的支撐和水平，合格后報驗項目分部技術員檢查，檢查合格后報驗監理工程師檢查，監理檢查合格后進行下道工序施工。
5.2.2.11架梁全過程由分部主管領導全面檢查和盯控，確保架梁安全和質量。
6、總結
我部通過公路架橋機進行適當?shù)母脑煊糜阼F路梁架設并于2009年5月5日完成了608片鐵路T梁的架設。
公路橋機改造后架設鐵路梁，為公路、鐵路建設市場設備的通用性做了初步嘗試，避免了大型設備的浪費現象。在目前鐵路架橋機有限和公路架橋機閑置的情況下，對公路架橋機用到架設鐵路梁的技術綜合應用的研究具有重要的歷史和現實意義。在實際的工程施工中收到了良好的效果，產生了可觀的經濟效益和社會效益。
